12

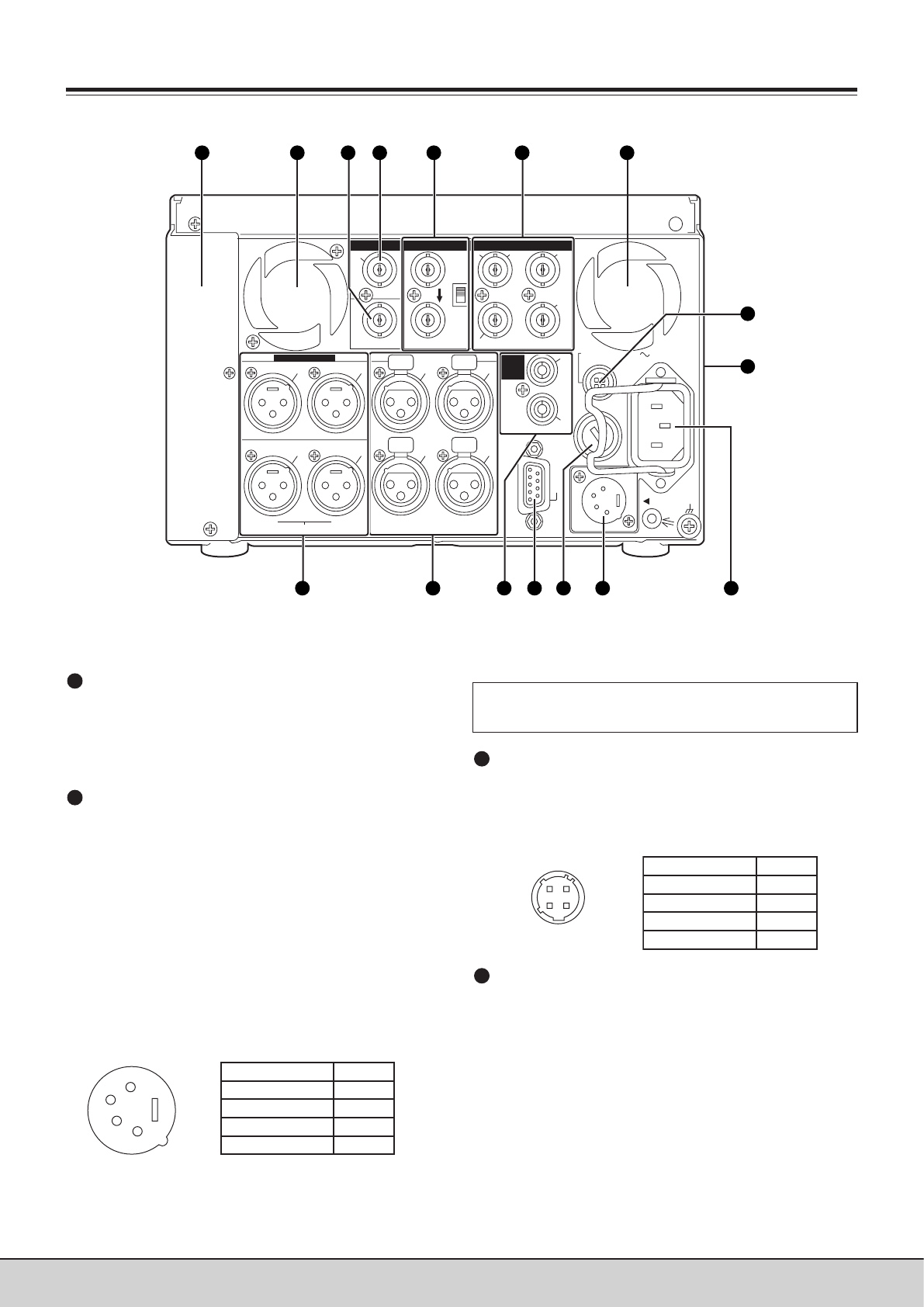

Задняя панель

Компоненты и их функции

PUSH

PUSH

AUDIO IN

(OPTION)

PUSH

PUSH

CH

1

CH

2

CH

3

CH

4

CH

1

CH

2

CH

3

CH

4

TC

HD/SD REF VIDEO IN

VIDEO OUT

IN

OUT

L

R

DC OUT

DC IN

SIGNAL

GND

FUSE 250V  T2.5AH

F1

AC  IN

12V 250mA

R

E

M

O

T

E

AUDIO OUT

(OPTION)

(OPTION)

75

ON

1

2

(SUPER)

Y/G

PB/B

PR/R

OFF

L

R

MONITOR

AUDIO

MON

OUT

15

13

7

6

8

5

13

3

14

1

2

4

12

11

9

10

Гнездо AC IN

Это входной разъем питания переменного тока.
Подключите сюда силовой кабель.
Когда подключены и источник питания переменного
тока, и источник питания постоянного тока, приори-
тет имеет источник питания переменного тока.

Гнездо DC IN

Входной разъем питания 12 В пост. тока.
Используйте дополнительный адаптер переменного
тока (AJ-B75 или AJ-B95).
Когда напряжение падает до 10,6 В или сильнее, пи-
тание устройства автоматически отключается. (Когда
в пункте меню No.180 [BATTERY SEL] выбрано не
"TYPE-A" или "TYPE-B".)
Даже когда впоследствии питание восстанавливает-
ся, устройство автоматически не включается. Пере-
ключатель POWER должен быть установлен в положе-
ние OFF, а через несколько секунд — в положение ON.
Когда подключены и источник питания переменного
тока, и источник питания постоянного тока, приори-
тет имеет источник питания переменного тока.

1

2

3

4

а

т

к

а

т

н

о

к

р

е

м

о

Н

л

а

н

г

и

С

1

я

л

м

е

З

2

—

3

—

4

В

2

1

+

<Примечание>

Подача по ошибке +12 В на контакт GND может привести к воспламенению
или нанесению травмы.

Гнездо DC OUT

Это розетка выходного питания 12 В пост. тока.
Питание от этой розетки подается на пульт ДУ (AJ-
A95).
Силовой кабель питания пост. тока прилагается к
AJ-A95.

3

1

2

4

а

т

к

а

т

н

о

к

р

е

м

о

Н

л

а

н

г

и

С

1

я

л

м

е

З

2

—

3

—

4

В

2

1

+

Патрон предохранителя

Сюда вставляется предохранитель 250 В перем.
тока, 2,5 А (с временным запаздыванием).

<Примечание>

Используйте предохранитель, определенный компа-
нией Panasonic.
