 Соединительный кабель A/V

(прилагается)



 Соединительный кабель A/V для

подключения к разъему S VIDEO
(продается отдельно)

Используя этот кабель можно получить
изображения лучшего качества, чем
при использовании соединительного
кабеля A/V. Подключите белый и
красный штекеры (левый/правый
аудио) и штекер S VIDEO (канал S
VIDEO) соединительного кабеля
A/V к кабелю S VIDEO. При
подключении только штекера S VIDEO
звук воспроизводиться не будет.
Подключение желтого штекера (видео)
не обязательно.

1

Вставьте носитель записи в
устройство записи.

Если на устройстве записи
предусмотрен переключатель входного
сигнала, установите его в режим входа.

2

Подключите видеокамеру к
устройству записи (рекордеру
дисков и т. п.) с помощью
соединительного кабеля
A/V



 (прилагается) или

соединительного кабеля A/V с S
VIDEO



 (продается отдельно).

Подсоедините видеокамеру к входным
разъемам устройства записи.

3

Начните воспроизведение
на видеокамере и запись на
устройстве записи.

Дополнительные сведения см. в
инструкциях по эксплуатации,
прилагаемых к устройству записи.

4

По окончании копирования
остановите сначала устройство
записи, а затем видеокамеру.







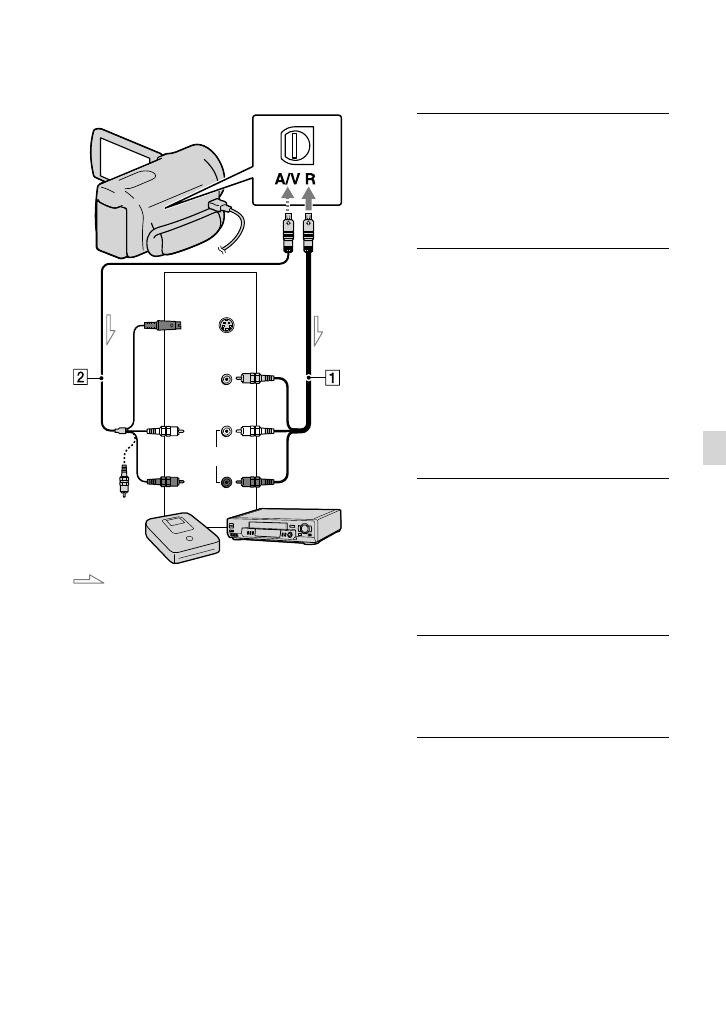

Дистанционный соединитель A/V

Вход

S VIDEO

VIDEO

(Желтый)

(Белый)

AUDIO

Поток сигналов

(Желтый)

(красный)
