Воспроизведение изображения на экране

телевизора

Подключите видеокамеру к входному гнезду, которым оснащен телевизор или

видеомагнитофон, с помощью соединительного кабеля A/V

1

 или

соединительного кабеля A/V со штекером S VIDEO

2

. Для выполнения данной

операции подключите видеокамеру к электрической розетке с помощью

прилагаемого адаптера переменного тока (стр. 16). Дополнительную информацию

можно также найти в инструкциях по эксплуатации, прилагаемых к подключаемым

устройствам.

• Чтобы просмотреть записанные изображения на экране компьютера, см. стр. 86.

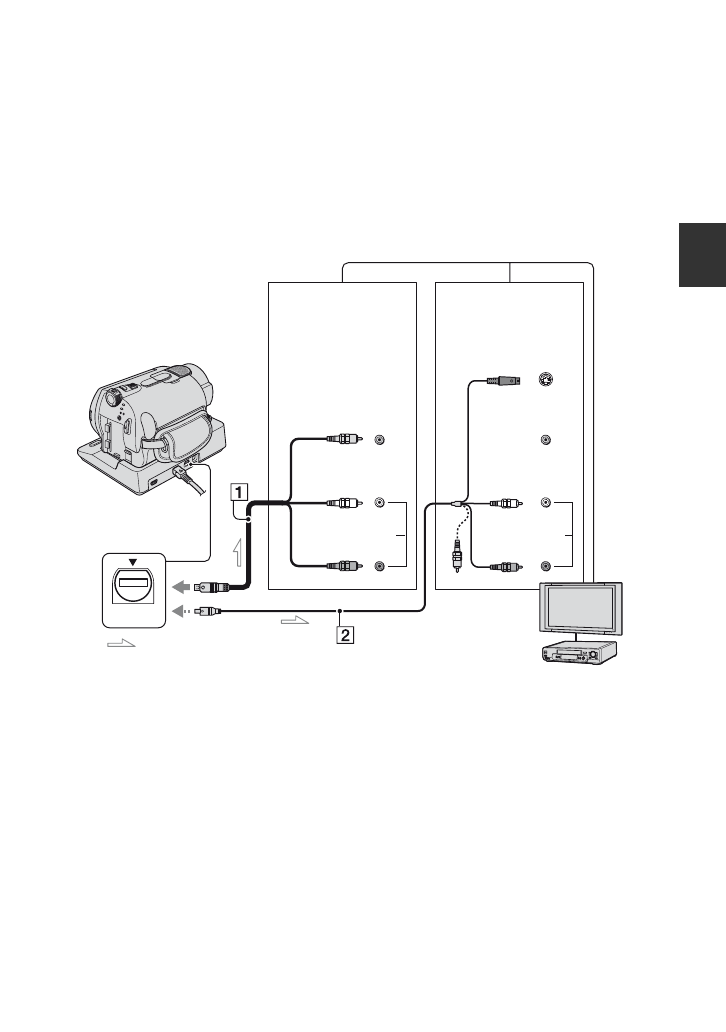

1

 Соединительный кабель A/V

(прилагается)

Handycam Station и видеокамера
оснащены гнездами A/V OUT (стр. 142,

143). В зависимости от конфигурации,
подсоедините соединительный кабель
A/V либо к Handycam Station, либо к

видеокамере.

2

 Соединительный кабель A/V со

штекером S VIDEO
(приобретается
дополнительно)

При подключении другого устройства

через гнездо S VIDEO с помощью

соединительного кабеля A/V и кабеля

S VIDEO (приобретается

дополнительно) можно получить

изображения более высокого качества,

чем при использовании соединительного

кабеля A/V. Подключите белый и

красный штекеры (левый/правый

аудио) и штекер S VIDEO (канал

S VIDEO) соединительного кабеля A/V

и кабеля S VIDEO (приобретается

дополнительно). Подключение желтого

штекера не требуется. При соединении

S VIDEO не выводится только звук.

A/V OUT

IN

IN

S VIDEO

VIDEO

AUDIO

AUDIO

VIDEO

: прохождение сигнала

Гнездо A/V OUT

Устройство, не
оснащенное
гнездом S VIDEO

Устройство,
оснащенное
гнездом S VIDEO

(желтый)

(белый)

(красный)

Видеомагнитофоны
или телевизоры

(желтый)

(белый)

(красный)
