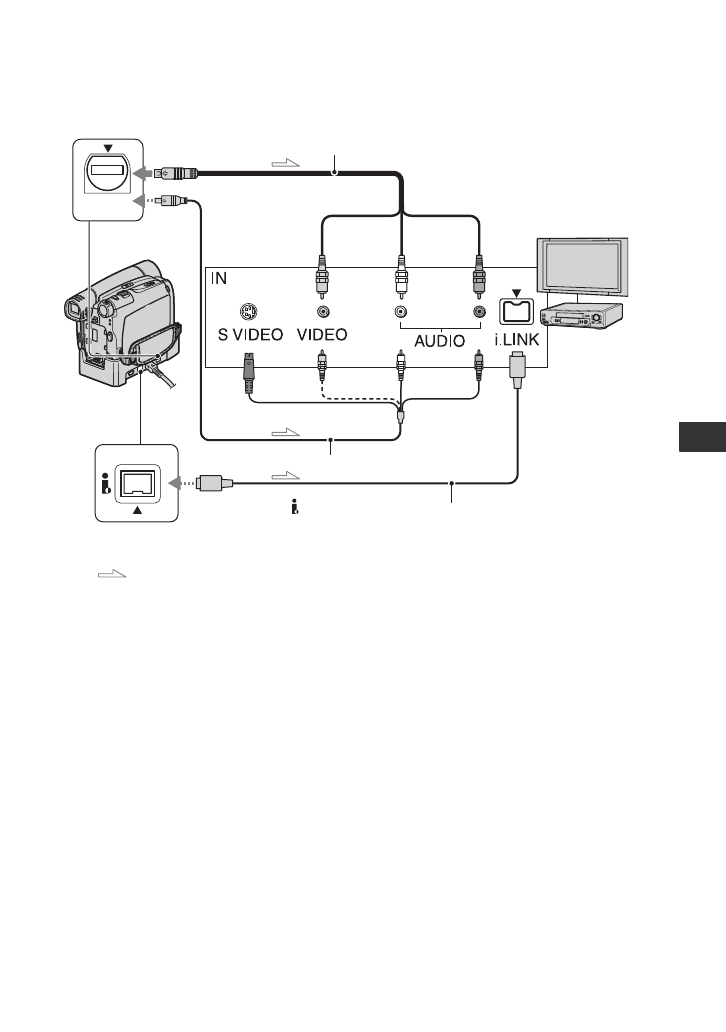

A

Соединительный кабель A/V
(прилагается)

Для модели DCR-HC35E:
Устройство Handycam Station и
видеокамера оснащены разъемами A/V

OUT (стр. 65). Подключите
соединительный кабель A/V к
Handycam Station или видеокамере, в

зависимости от схемы подключения.

B

Соединительный кабель A/V со
штекером S VIDEO
(приобретается
дополнительно)

При подсоединении к другому
устройству с помощью гнезда S VIDEO
и при использовании соединительного

кабеля A/V с кабелем S VIDEO
(приобретается дополнительно)
изображение может быть

воспроизведено более достоверно, чем
с помощью прилагаемого
соединительного кабеля A/V.

Подсоедините красный и белый
штекеры (левый/правый
аудиосигналы) и штекер S VIDEO

(канал S VIDEO) соединительного
кабеля A/V (приобретается
дополнительно). В этом случае не

нужно подключать желтый штекер
(стандартный видеоштекер). Звук
выводиться не будет, если подсоединен

только кабель S VIDEO.

C

i.LINK Кабель (приобретается
дополнительно)

Используйте кабель i.LINK для
подсоединения видеокамеры к другим
устройствам, оснащенным разъемом

i.LINK. Видео- и аудиосигналы
передаются в цифровом виде, что
обеспечивает высокое качество

изображения и звука. Следует помнить,
что невозможно вывести изображение
и звук отдельно друг от друга.

DV

A/V OUT

2

1

3

Гнездо A/V
OUT

(желтый) (белый)

(красный)

: прохождение сигнала

К гнезду
i.LINK

К интерфейсу   DV (i.LINK)

Видеомагнитофон/
DVD-устройство

гнезда AUDIO/
VIDEO

Модель DCR-HC35E:

Продолжение

,
