38

A

Соединительный кабель A/V
(прилагается)

Для модели DCR-HC35E:

Устройство Handycam Station и
видеокамера оснащены разъемами A/V
OUT (стр. 65). Подключите

соединительный кабель A/V к
Handycam Station или видеокамере, в
зависимости от схемы подключения.

B

Соединительный кабель A/V со
штекером S VIDEO
(приобретается
дополнительно)

При подсоединении к другому

устройству с помощью гнезда S VIDEO
и при использовании соединительного
кабеля A/V с кабелем S VIDEO

(приобретается дополнительно)
изображение может быть
воспроизведено более достоверно, чем

с помощью прилагаемого
соединительного кабеля A/V.
Подсоедините красный и белый
штекеры (левый/правый
аудиосигналы) и штекер S VIDEO

(канал S VIDEO) соединительного
кабеля A/V (приобретается
дополнительно). В этом случае не

нужно подключать желтый штекер
(стандартный видеоштекер). Звук
выводиться не будет, если подсоединен

только кабель S VIDEO.

• Код времени можно отобразить на

экране ТВ, выбрав для параметра
[ВЫВ.ИЗОБР.] значение [ВИДЕО/ЖКД]
(стр. 57).

• Для модели DCR-HC35E:

Не подключайте соединительный кабель

A/V к Handycam Station и видеокамере
одновременно, в этом случае возможны
искажения изображения.

Если видеокамера
подключена к телевизору
через видеомагнитофон

Подключите видеокамеру к входному

гнезду LINE IN на

видеомагнитофоне. Если

видеомагнитофон оснащен

селектором входного сигнала,

установите его в положение LINE

(VIDEO 1, VIDEO 2 и т.д.).

Если используется телевизор
монофонического типа
(только одно входное
аудиогнездо)

Подсоедините желтый штекер

соединительного кабеля A/V к

входному гнезду видеосигнала, а

белый (левый канал) или красный

(правый канал) штекер - к входному

гнезду аудиосигнала на ТВ или

видеомагнитофоне.

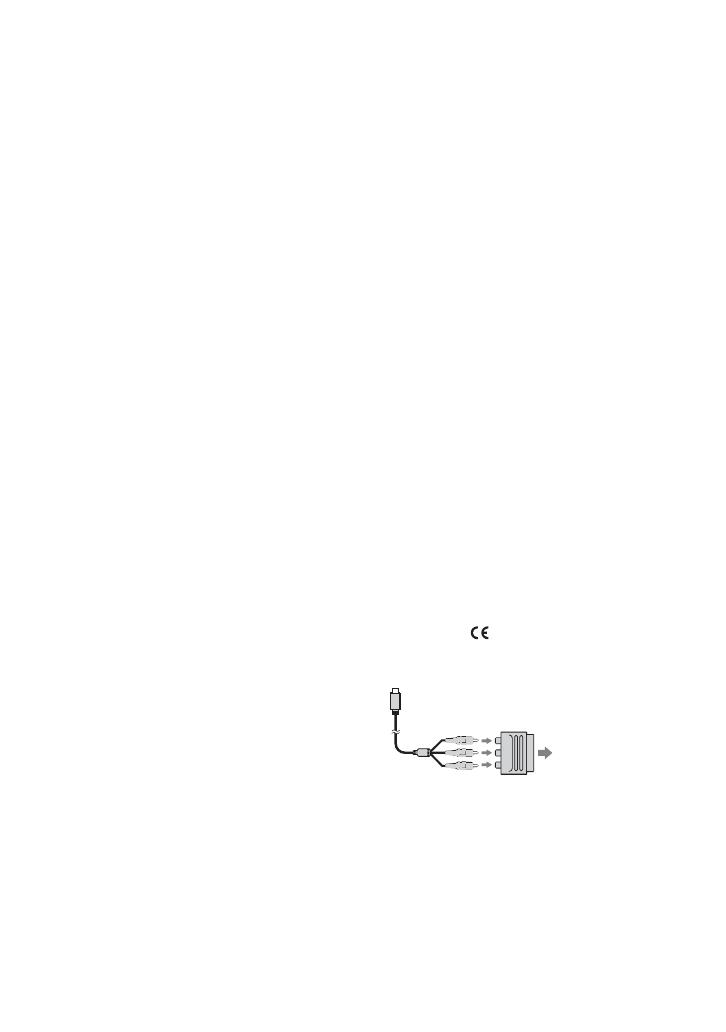

Если ТВ или
видеомагнитофон оснащен 21-
штырьковым адаптером
(EUROCONNECTOR)

21-штырьковый адаптер требуется

для подключения видеокамеры к

телевизору для просмотра

записанных изображений. Данный

адаптер предназначен

исключительно для вывода. Данный

адаптер только для выхода

прилагается к модели DCR-HC35E с

этикеткой

 на днище, но не

прилагается к моделям DCR-HC23E/

HC24E/HC26E.

Телевизор/
видеомагнитофон
