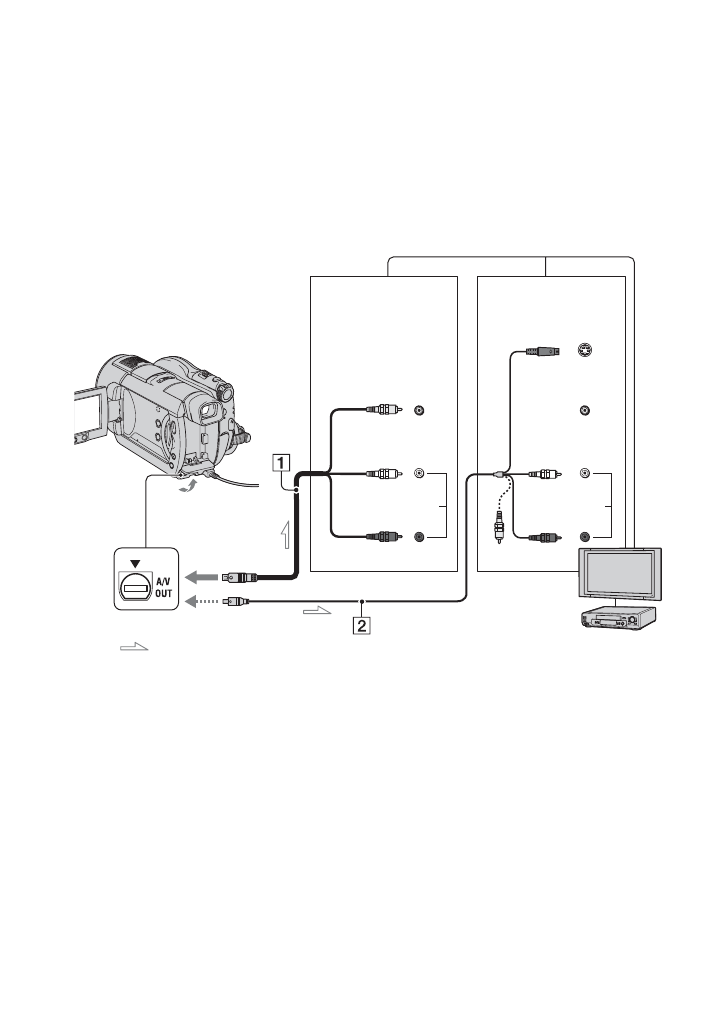

Подключите видеокамеру к входному гнезду, которым оснащен телевизор или

видеомагнитофона, с помощью соединительного кабеля A/V

1

 или

соединительного кабеля A/V  со штекером S VIDEO

2

. Для выполнения данной

операции подключите видеокамеру к электрической розетке с помощью

прилагаемого адаптера переменного тока (стр. 21). Дополнительную информацию

можно также найти в инструкциях по эксплуатации, прилагаемых к подключаемым

устройствам.

1

Соединительный кабель A/V

(прилагается)

Подключите к входному гнезду другого

устройства.

2

Соединительный кабель A/V со
штекером S VIDEO
(приобретается
дополнительно)

При подключении к другому устройству через

гнездо S VIDEO с помощью соединительного

кабеля S VIDEO и кабеля A/V (приобретается

дополнительно) качество изображений

может быть выше, чем при подключении

соединительного кабеля A/V. Подключите

белый и красный штекер (левый/правый

аудио) и штекер S VIDEO (канал S VIDEO)

соединительного кабеля A/V к кабелю S

VIDEO (приобретается дополнительно).

Подключение желтого штекера не требуется.

Звук выводиться не будет, если подсоединен

только кабель S VIDEO.

Если телевизор и

видеомагнитофона

подключены друг к другу

Подключите видеокамеру к входному

гнезду видеомагнитофона.

Установите переключатель входного

сигнала, которым оснащен VIDEO 1,

в положение LINE (VIDEO 2,

видеомагнитофона и т.д.), если

видеомагнитофона имеет такой

переключатель.

Воспроизведение изображения на экране

телевизора

: прохождение сигнала

Гнездо A/V OUT

S VIDEO

VIDEO

AUDIO

(желтый)

(белый)

(красный)

видеомагнитофона или телевизор

Входные гнезда

VIDEO

(белый)

(красный)

Входные
гнезда

Устройство без гнезда
S VIDEO

Устройство с гнездом
S VIDEO
