72

DCR-DVD7E฀2-597-534-

11

฀(1)

кабеля฀A/V฀к฀видеогнезду,฀а฀красный฀

(правый฀канал)฀или฀белый฀(левый฀

канал)฀штекер฀-฀к฀аудиогнезду฀на฀

видеомагнитофоне฀или฀телевизоре.

Разъемы฀для฀подклю-

чения฀внешних฀устройств



฀

гнездо฀DC฀IN฀(стр.฀17)



฀ ฀

гнездо฀A/V฀(аудио/видео)฀(стр.฀72)

฀



฀ ฀

гнездо฀(USB)฀(стр.฀75)

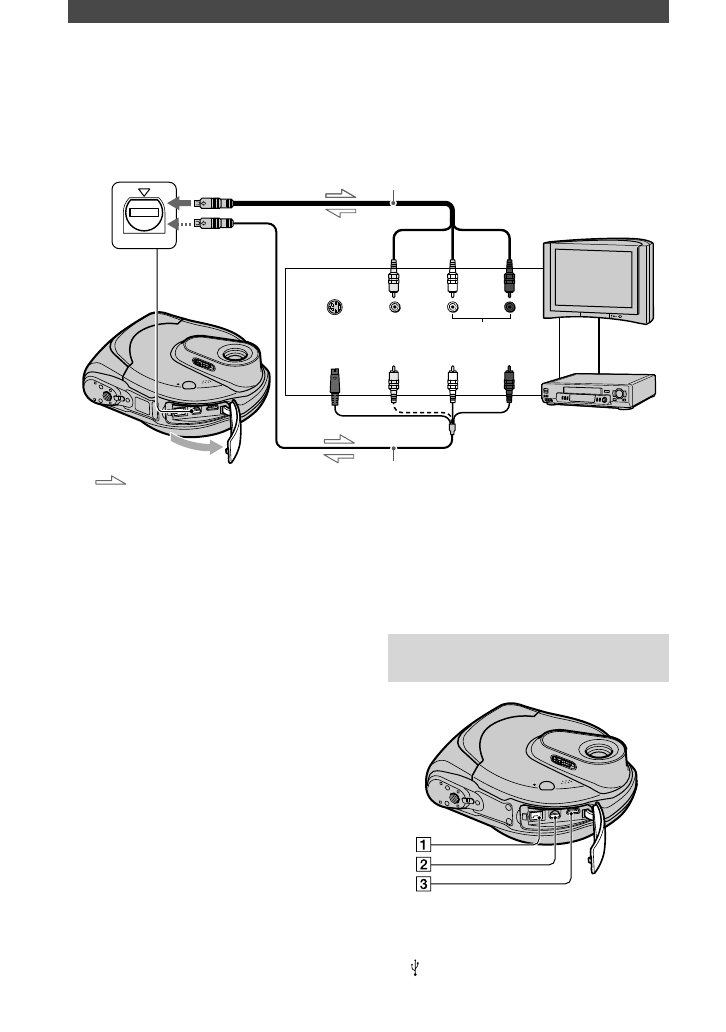

Подключение฀к฀฀видеомагнитофону฀

или฀฀฀телевизору

฀

฀

При฀выполнении฀этой฀операции฀подсоедините฀видеокамеру฀к฀электрической฀

розетке฀с฀помощью฀прилагаемого฀адаптера฀переменного฀тока฀(стр.฀17).฀См.฀также฀

инструкции฀по฀эксплуатации,฀прилагаемые฀к฀подключаемым฀устройствам.

฀

฀

1

2

Гнездо฀A/V

:฀฀Прохождение฀

видеосигнала

S฀VIDEO VIDEO

AUDIO

(Желтый)

(Белый) (Красный)

Видеомагнитофоны฀
или฀телевизоры



฀ ฀Соединительный฀кабель฀A/V฀

(прилагается)฀

Подключите฀к฀входному฀гнезду฀другого฀

устройства.



฀ Соединительный฀кабель฀A/V฀

со฀штекером฀฀S฀VIDEO฀(приобретается฀

дополнительно)฀

При฀подключении฀к฀гнезду฀฀S฀VIDEO฀

другого฀устройства฀с฀помощью฀соедини-

тельного฀кабеля฀A/V฀со฀штекером฀S฀VIDEO฀

(приобретается฀дополнительно)฀возможно฀

воспроизведение฀изображений฀с฀более฀

высоким฀качеством,฀чем฀при฀использовании฀

обычного฀кабеля฀A/V.฀Подключите฀белый฀и฀

красный฀штекеры฀(левый/правый฀звуковой฀

канал)฀и฀штекер฀S฀VIDEO฀(канал฀S฀VIDEO)฀

соединительного฀кабеля฀A/V฀со฀штекером฀

S฀VIDEO฀(приобретается฀дополнительно).฀

Подключать฀желтый฀штекер฀не฀требуется.

•

฀Подключите฀соединительный฀кабель฀A/V฀

к฀выходному฀гнезду฀устройства,฀с฀которого฀

перезаписывается฀изображение,฀или฀к฀

входному฀гнезду฀другого฀устройства฀для฀

перезаписи฀изображения฀с฀этой฀видеокамеры.

•

฀ При฀подключении฀видеокамеры฀к฀

монофоническому฀устройству฀подключите฀

желтый฀штекер฀соединительного฀
