Перед використанням

53

LSQT1173

(11)

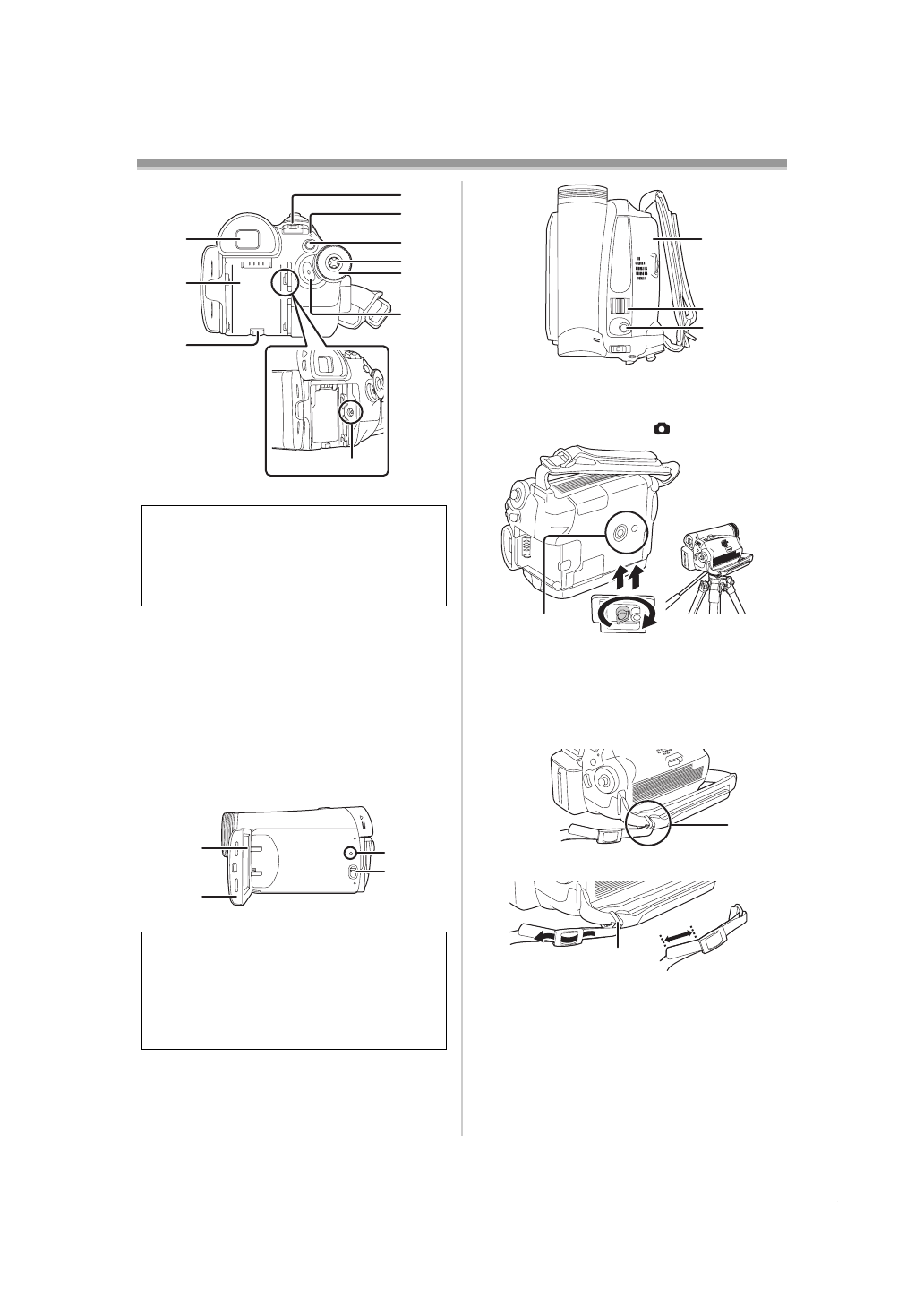

Видошукач

-58-, -93-

(12)

Тримач батареї

-55-

(13)

Важілець вилучення батареї
[BATTERY RELEASE]

-55-

(14)

Вхід живлення постійного струму
[DC/C.C.IN]

-55-

(15)

Вимикач живлення [OFF/ON]

-56-

(16)

Індикатор стану

-56-

(17)

Кнопка меню [MENU]

-63-

(18)

Джойстик

-61-

(19)

Диск робочого режиму

-61-

(20)

Кнопка пуску/зупинення запису

-66-

(21)

РКД монітор

-58-, -93-

(22)

Відкрита частина РКД монітора [OPEN]

-58-

(23)

Кнопка скидання [RESET]

-86-, -89-

(24)

Перемикач режимів
[AUTO/MANUAL/FOCUS]

-65-, -73-, -75-

(25)

Кришка касетного відсіку

-60-

(26)

Важілець трансфокатору [W/T]

-68-

Регулятор гучності [

s

VOLUME

r

]

-77-

(27)

Кнопка фотознімка [

]

-68-

(28)

Гніздо штатива

Являє собою отвір для закріплення камери на
додатковому штативі/VW-CT45E. (Будь ласка,
уважно ознайомтесь з інструкцією з
експлуатації відносно закріплення
відеокамери на штативі.)

(29)

Закріплення наплечного ременя

≥

Просуньте ремінь (постачається окремо)
через кріплення

1

 і через обмежувач

2

,

щоб він міцно тримався. Витягніть частину

3

щонайменше на 2 см.

≥

Закріпіть інший кінець ременя таким же
чином.

Внаслідок обмежень технології
виробництва РКД можлива наявність на
екрані видошукача дрібних яскравих або
темних цяток. Але це не є несправністю і
не впливає на записане зображення.

Внаслідок обмежень технології
виробництва РКД можлива наявність на
екрані РК-відеомонітора дрібних
яскравих або темних цяток. Але це не є
несправністю і не впливає на записане
зображення.

(11)

(12)

(13)

(15)
(16)

(17)
(18)
(19)

(20)

(14)

(21)

(22)

(23)
(24)

(25)

(26)
(27)

(28)

(29)

3

2

1
