PANASONIC HC-X1EE - Инструкция по эксплуатации - Страница 14

14

DVQX1106 (RUS)

1

Разъем USB HOST

2

Разъем USB DEVICE

3

Разъем HDMI OUT [HDMI]

4

Ручка

5

Кнопка блокировки бленды объектива

6

Разъем аудиовхода 1 (XLR 3-
контактный) [AUDIO INPUT1] (

l

19)

7

Скоба держателя микрофона (

l

19)

8

Бленда объектива

9

Индикатор состояния (

l

26)

10 Выключатель питания (

l

26)

11 Кнопка начала/остановки записи (

l

31)

12 Держатель для кабеля

≥

Обеспечивает закрепление кабеля HDMI.

13 Впускное отверстие (охлаждающий

вентилятор)

14 Входное гнездо постоянного тока

[DC IN] (

l

23)

≥

Не используйте любые другие адаптеры
переменного тока, за исключением
входящего в комплект.

15 Разъем Разъем дистанционного

управления камеры [CAM REMOTE]

≥

Разъем FOCUS IRIS (мини-гнездо
диаметром 3,5 мм)

≥

Разъем ZOOM S/S (супер мини-гнездо
диаметром 2,5 мм)

16 Разъем для наушников [

]

17 Разъем VIDEO OUT
18 Разъем AUDIO OUT CH1
19 Разъем AUDIO OUT CH2
20 Фиксатор для кабеля микрофона

(

l

19)

21 Акустическая система
22 Фиксатор наплечного ремня
23 Впускное отверстие (охлаждающий

вентилятор)

24 Наручный ремешок (

l

18)

25 Разъем аудиовхода 2 (XLR 3-

контактный) [AUDIO INPUT2] (

l

19)

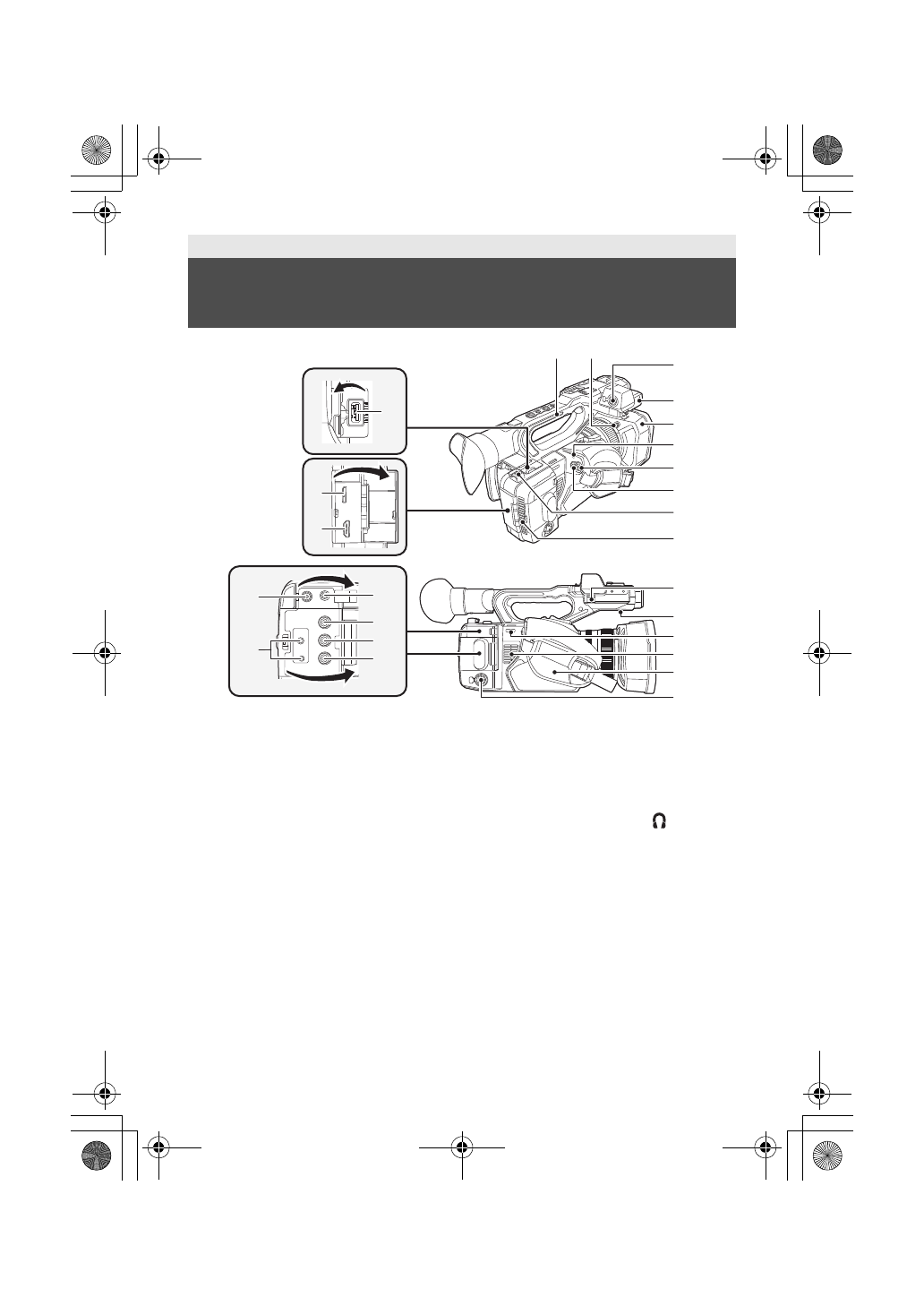

Подготовка

Идентификация частей и обращение

с ними

4

7

6

9

8

10

11

12

14

17

18

19

16

24

21

20

22

5

2

3

15

1

13

23

25
