14

DVQX1486 (RUS)

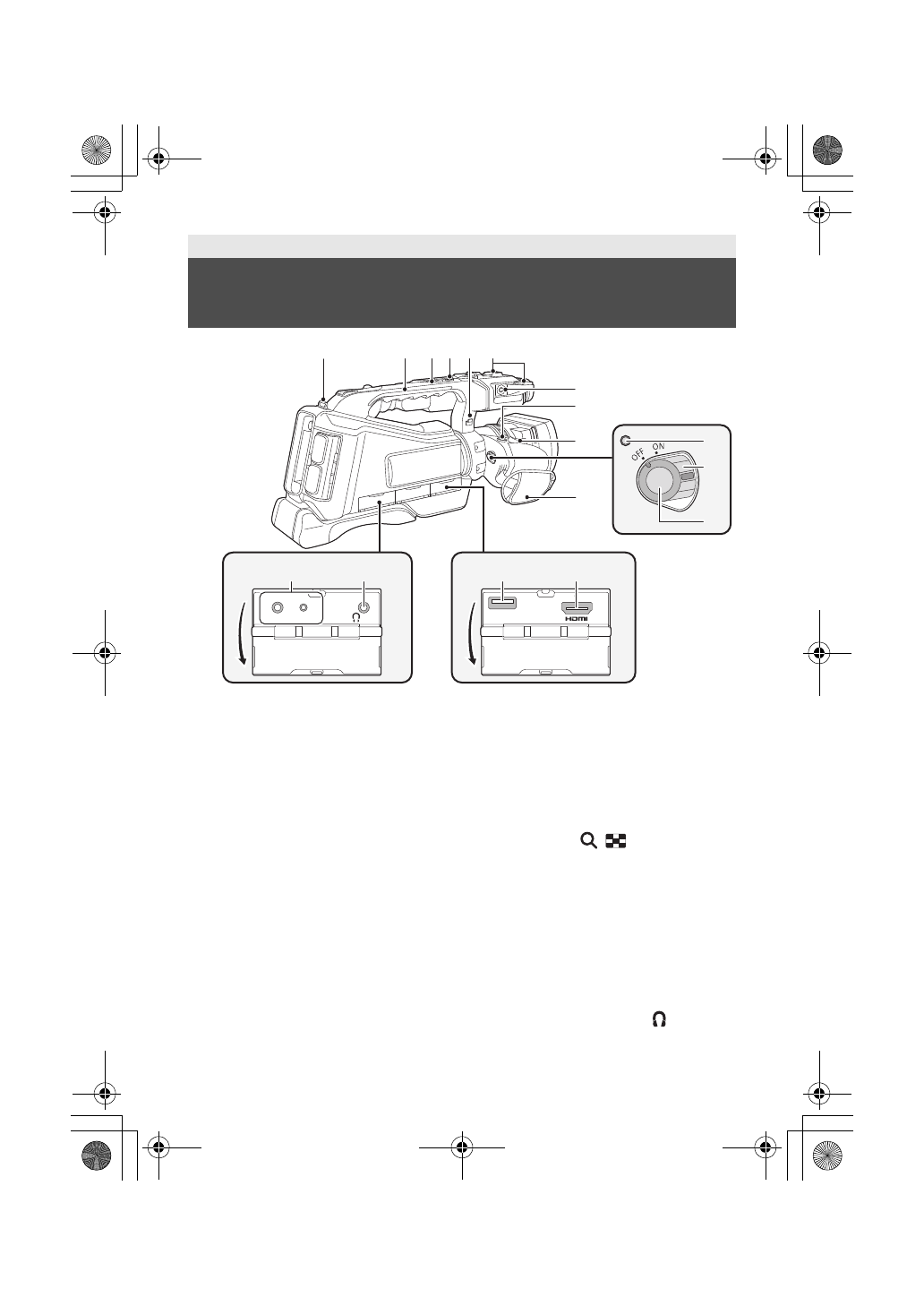

1

Фиксатор наплечного ремня

2

Ручка

3

Рычажок трансфокатора (

l

30)

≥

Принцип действия этого рычага такой же,
как и у рычажка трансфокатора.

≥

Регулировка скорости трансфокатора этим
рычажком отличается от использования
рычажка трансфокатора.

4

Вспомогательная кнопка начала/
остановки записи

≥

Принцип действия этой кнопки такой же,
как и у кнопки начала/остановки записи.

5

Держатель для кабеля микрофона

≥

Излишне длинный кабель можно закрепить,
заправив его в держатель для кабеля.

6

Колодка для вспомогательного
оборудования

7

Разъем для внешнего микрофона [EXT MIC]

≥

Совместимый подключаемый микрофон с
питанием можно использовать как
внешний микрофон.

≥

При подключении камеры с помощью адаптера
переменного тока иногда могут слышаться
помехи в зависимости от типа микрофона. В

этом случае переключитесь на питание от
аккумулятора, и помехи прекратятся.

≥

Убедитесь, что камера выключена. Подключение
или снятие микрофона при включенной камере
может привести к неисправности.

8

Кнопка User 3 [FOCUS ASSIST] (

l

35)

9

Рычажок трансфокатора [T/W] (В
режиме записи) (

l

30)

Рычажок громкости [

r

VOL

s

]/

Переключатель отображения
пиктограмм [

/

] (В режиме

воспроизведения)

10 Ременная ручка (

l

17)

11 Индикатор состояния (

l

24)

12 Выключатель питания (

l

24)

13 Кнопка начала/остановки записи (

l

28)

14 Разъем дистанционного управления

камеры [CAM REMOTE]

≥

Разъем FOCUS IRIS (мини-гнездо
диаметром 3,5 мм)

≥

Разъем ZOOM S/S (супер мини-гнездо
диаметром 2,5 мм)

15 Разъем для наушников [

]

16 Разъем USB
17 Выходной разъем HDMI [HDMI]

Подготовка

Идентификация частей и обращение

с ними

ョヰヤヶヴチリンリヴ ・ヰヰヮチヴバヴ

ヤモヮチンユヮヰヵユ

ヶヴャ

11

13

12

17

16

15

8

3

2

1

4 5 6

10

9

7

14
