-฀9฀(R)฀-



 Выходной сигнальный разъем [TALLY OUT]

С данного разъема подаются маркирующие сигналы R (К) и G (С).

Данные сигналы подаются, если вставлена дополнительная карта для студийного применения.

Штырь №

Сигнал

1

GND (Земля)

2

R_TALLY_OUT

3

G_TALLY_OUT

4

+12 V (макс. 500 мА)



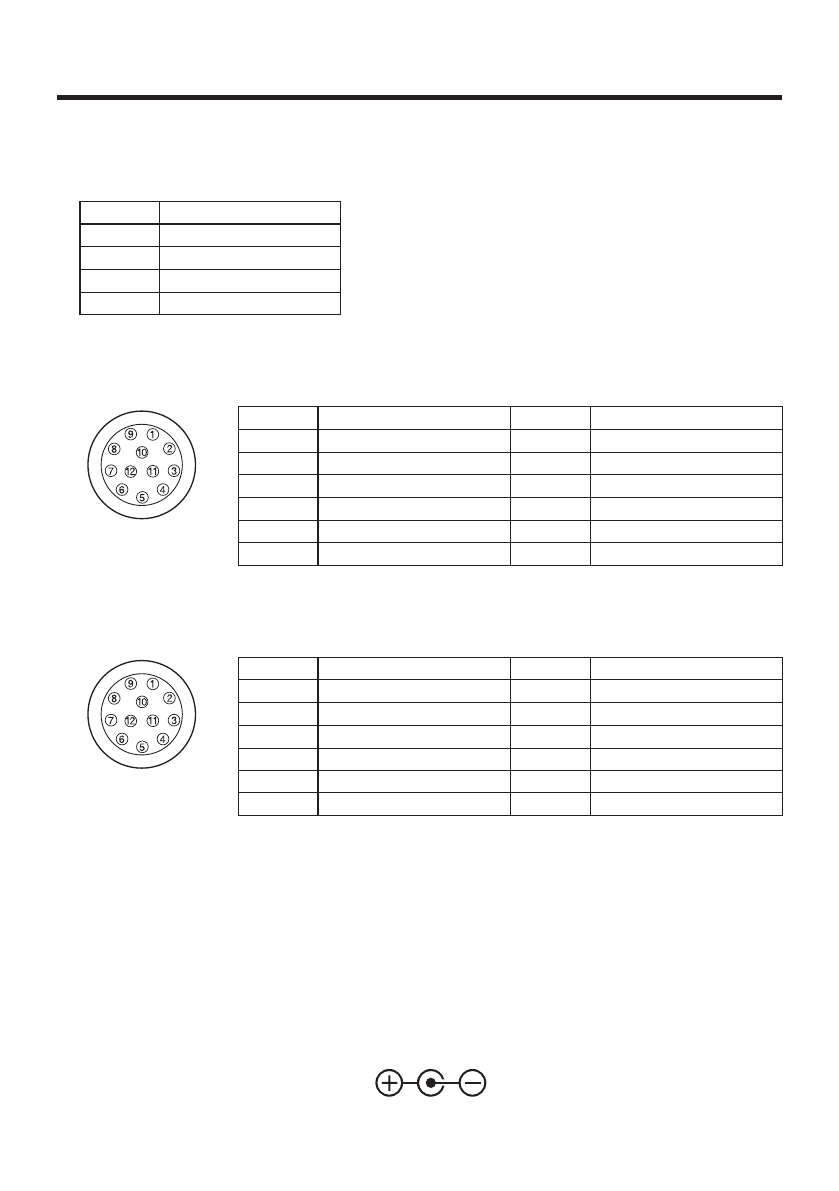

 Разъем IRIS (диафрагма) [IRIS]

Используется для подключения кабелей управления диафрагмой объектива.

Штырь №

Сигнал

Штырь №

Сигнал

1

Управление обратным ходом

7

Отслеживание диафрагмы

2

VTR-S/S

8

Автоматический выбор диафрагмы

3

UNREG GND (Земля)

9

—

4

Ручной выбор диафрагмы

10

Информация о положении трансфокации

5

Управление диафрагмой

11

Информация о фокусном положении

6

UNREG 12 В

12

Не подключен



 Разъем трансфокации/фокуса [ZOOM/FOCUS]

Используется для подключения кабелей управления трансфокацией/фокусом объектива.

Штырь №

Сигнал

Штырь №

Сигнал

1

Выбор управления фокусом

7

Вывод данных на микрофильм

2

Выбор управления трансфокацией

8

Управление фокусом

3

GND (Земля)

9

Управление трансфокацией

4

Принудительное закрытие диафрагмы

10

Выбор управления диафрагмой

5

Управление диафрагмой

11

+Напряжение выхода на микрофильм

6

+Напряжение

12

–Напряжение выхода на микрофильм



 Индикатор работы

Зеленая светодиодная лампа загорается для указания, что на входной разъем постоянного напряжения

12 В подается указанное постоянное напряжение



.

При смене видеоформата светодиодный индикатор работы мигает дважды, если формат 720/60p, и

один раз – для прочих форматов.



 Входной разъем постоянного напряжения 12 В [DC12V IN]

Постоянное напряжение 12 В подается через дополнительный кабель электропитания постоянного тока

(AW-CA4T1).

Основные устройства управления и их функции
