5-3
Установка объектива, точная
регулировка заднего отрезка
объектива и настройка
компенсации
неравномерности белого

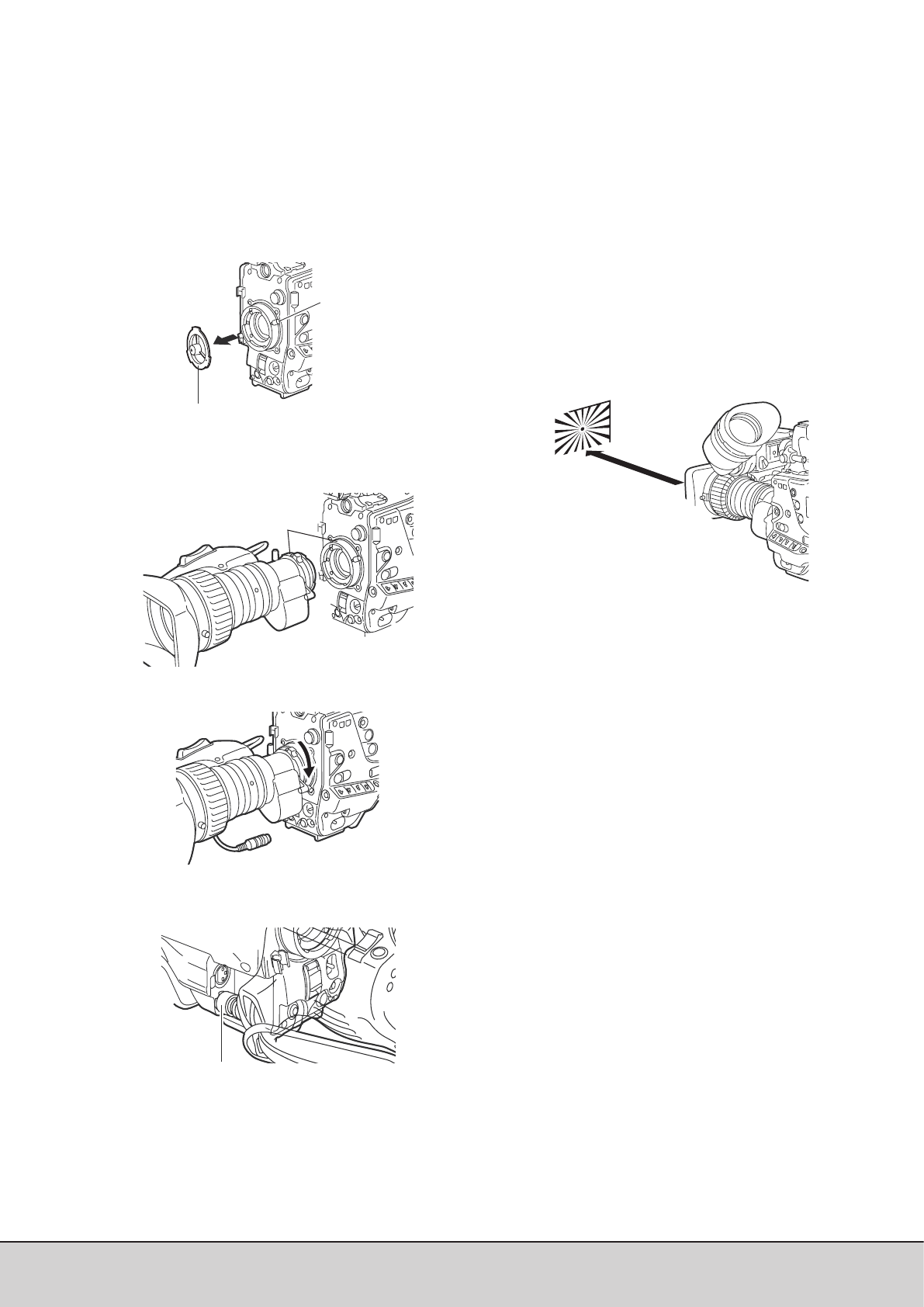

Установка объектива
1
Поднимите вверх рычажок-фиксатор объектива и
снимите колпачок.
2
Чтобы установить объектив, выровняйте риску в верней
части торца объектива с риской на гнезде камеры, куда
будете вставлять объектив.
5
Отрегулируйте задний отрезок объектива.
<Примечания>
•
См. подробные инструкции по обращению с объекти-
вом в прилагающемся к нему руководстве пользова-
теля.
•
После снятия объектива с камеры установите на мес-
то колпачок, прикрывающий отверстие под объектив
на камере.
Регулировка заднего отрезка объектива
Если объект получается нерезким (не удается навести на рез-
кость) как в широкоугольном положении объектива, так и в теле-
режиме во время масштабирования, необходимо отрегулиро-
вать задний отрезок объектива (расстояние от плоскости креп-
ления объектива до плоскости, формирующей изображение).
Один раз настроив задний отрезок объектива, больше в про-
цессе работы этого делать не придется до тех пор, пока на ка-
меру будет установлен этот или такой же объектив.
<Примечание>
Также см. рекомендации в руководстве пользователя, прила-
гающемся к объективу, и схему расположения входящих в его
оптическую конструкцию элементов.
1
Установите объектив на камкордер.
Убедитесь, что кабель объектива подключен к камере.
2
Установите диафрагму в ручной режим управления и
полностью откройте ее.
3
Установите шаблон для регулировки заднего отрезка
объектива на расстоянии приблизительно 3 метра от
объектива и обеспечьте оптимальное освещение шаб-
лона, чтобы добиться необходимого уровнях выходного
сигнала.
4
Ослабьте винт-фиксатор кольца регулировки рабочего
отрезка объектива (F.f).
5
Кольцом регулировки фокусного расстояния
(масштабирования) переведите объектив в режим те-
лефото либо вручную, либо с помощью приводного мо-
торчика.
6
Наведите объектив на установленный на расстоянии
шаблон для регулировки заднего отрезка объектива и,
вращая кольцо-распорку, наведите на резкость.
7
Кольцом регулировки масштабирования установите
объектив в широкоугольный режим, после чего, вращая
кольцо F.f, снова наведите шаблон на резкость.
Во время фокусировки на шаблоне обратите особое
внимание на то, чтобы не двигать кольцо-распорку.
8
Повторите шаги 5-7 до тех пор, пока не сфокусируете
объектив в обоих положения – широкоугольном и теле-
фото.
9
После этого надежно затяните винт-фиксатор кольца
F.f.
68
(095) 980-4205
www.panasonic.ru
Panasonic (СНГ)
Рычажок-фиксатор
объектива
Колпачок
4
Пропустите кабель объектива через зажим и вставьте
разъем в гнездо LENS.
Гнездо LENS
Расстояние прибли-
зительно 3 метра
Риска
3
Чтобы зафиксировать объектив на камере, опустите
вниз рычажок-фиксатор.
