- 129 -

≥

Это устройство не совместимо с VIERA Link.

≥

Используйте имеющийся в продаже кабель High Speed HDMI.
Рекомендуется по возможности использовать кабель длиной 3 м или меньше.

≥

Используйте имеющийся в продаже кабель BNC с двойным экранированием, аналогичный 5C-FB.

≥

Если данную камеру подключить к внешнему монитору, когда на ней установлен режим
записи, может раздаваться визжащий звук

*

. Перед подключением камеры установите на

ней режим воспроизведения.

* Микрофон может улавливать звук с динамиков и издавать необычный звук.

∫

Как просматривать изображения на внешнем мониторе (4:3) или
когда оба края изображения не появляются на экране

Измените настройку меню для правильного показа изображений. (Проверьте настройку внешнего монитора.)

Выберите меню.

≥

Этот параметр устанавливается на [SQUEEZE] в следующих случаях:

j

При установке [ФОРМАТ ЗАПИСИ] на параметр с размером UHD (3840

k

2160)

j

При установке [ФОРМАТ ЗАПИСИ] на [SA 480/59.94i] или [SA 576/50.00i]

Пример изображений с форматом [17:9] или [16:9] на внешнем мониторе (4:3):

≥

При установке [Пониж. кон-p] на [SIDE CROP] края изображения обрезаются, поэтому
некоторые значки на экране внешнего монитора становятся скрытыми.

∫

Как отобразить экранную информацию на внешнем мониторе

При изменении настройки меню информацию, которая выводится на экран (значок функции,
индикатор счетчика и т. п.), можно отображать/не отображать на внешнем мониторе.

Если при подключении с помощью кабеля HDMI используется преобразователь HDMI в
DVI и т. п., подключайте кабель HDMI к разъему данной камеры в последнюю очередь.
Если кабель HDMI подключить к разъему данной камеры в первую очередь, это
может привести к неисправности.

: [НАСТР.ВЫВОДА]

#

 [Разрешение]

#

 [Пониж. кон-p]

: [НАСТР.ВЫВОДА]

#

 [Пониж. кон-p]

#

 требуемая установка

[SIDE CROP]:

Изображения выводятся в соответствии с высотой экрана
внешнего монитора.

[LETTERBOX]:

Изображения выводятся в соответствии с шириной экрана
внешнего монитора.

[SQUEEZE]:

Изображение сжимается в горизонтальном направлении, чтобы
поместиться на экране.

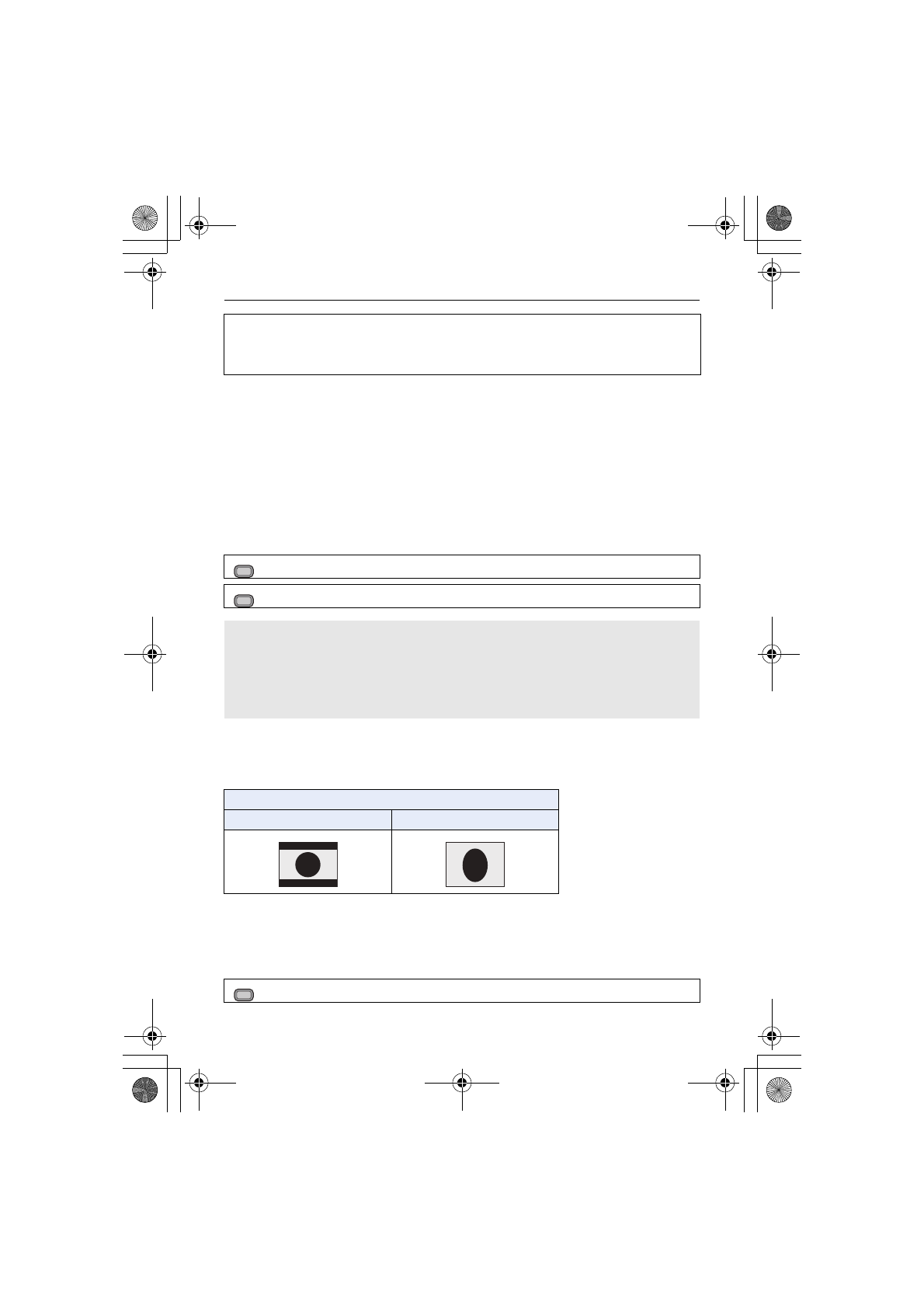

Настройка [Пониж. кон-p]

[LETTERBOX]

[SQUEEZE]

: [НАСТР ДИСПЛ]

#

 [МЕНЮ НА ВИДЕОВЫХ.]

#

 [ВКЛ] или [ВЫКЛ]

MENU

MENU

MENU
