РУССКИЙ

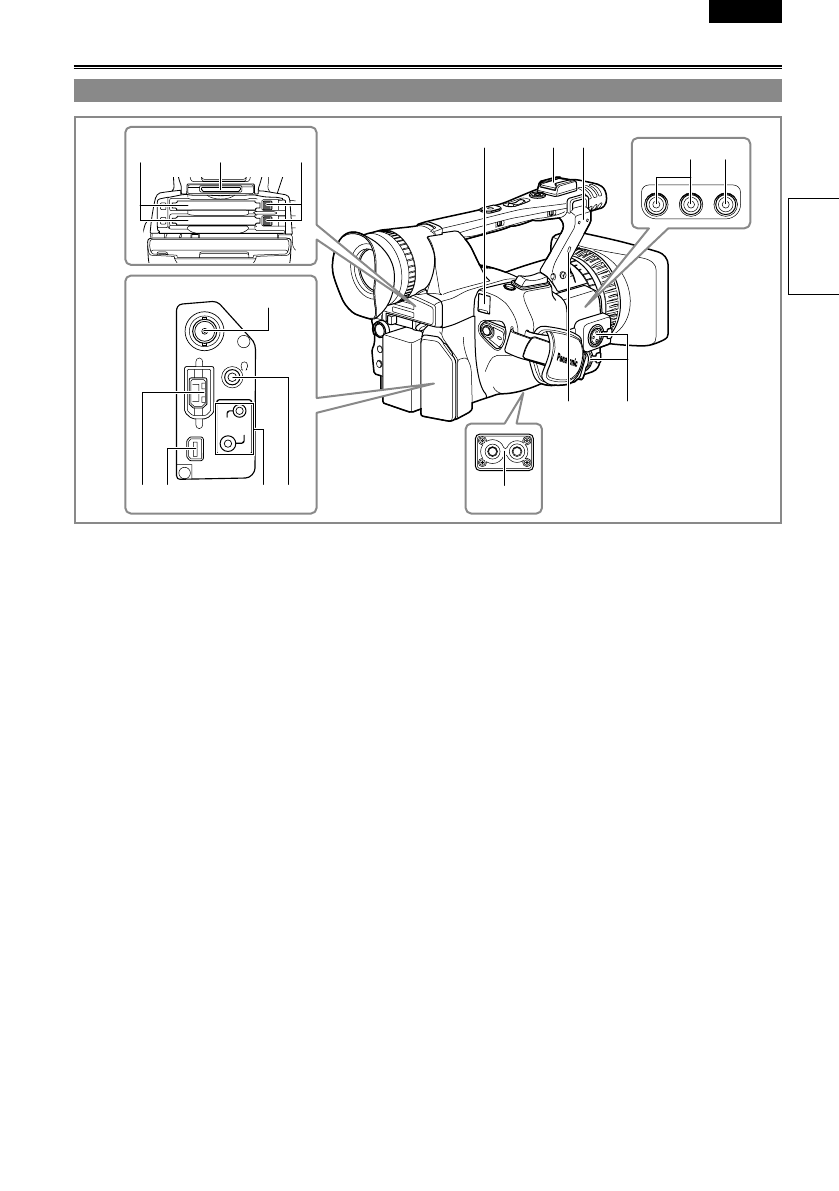

Выводы и монтажные компоненты

SDI

OUT

1394

CAM REMOTE

FOCUS IRIS

ZOOM S/S

COMPONENT


OUT

1

2

3

14

16

15

12

5

4

6

10

9

8

11

7

13

1  Разъем USB (Mini-B)

(стр. 78)

2  Направляющая для осветительных

приборов

3  Направляющая для микрофона

(стр. 77)

4  Слоты карт P2

(стр. 25)

5  Слот карты флэш-памяти SD

(стр. 29)

6  Кнопки извлечения карт P2

(стр. 28)

7  Вывод SDI OUT

(стр. 81)

8  Вывод 1394

(стр. 78 и 79)

9  Вывод COMPONENT OUT

(стр. 81)

10  Гнездо CAM REMOTE*

FOCUS/IRIS

(мини-гнездо 3,5 мм)

Для управления фокусировкой и
диафрагмой (апертурой) можно подключить
пульт дистанционного управления.

ZOOM S/S

 (мини-гнездо 2,5 мм)

Для управления масштабированием и
началом/прекращением записи можно
подключить пульт дистанционного
управления.

11  Разъем для головной гарнитуры

(стерео мини-гнездо 3,5 мм)

(стр. 77)

12  Отверстие для штатива-треноги

(стр. 9)

13  Отверстие для замка безопасности

Это отверстие используется для
подсоединения притяжного троса с замком.
Подробнее о подсоединении притяжного
троса см. в руководстве по эксплуатации,
прилагаемом к тросу.
Замок безопасности и притяжной трос
предназначены для защиты от кражи,
однако компания Panasonic не несет
ответственности за убытки в результате
кражи.

14  Переключатель INPUT 1/2

(XLR, 3-контактный)

(стр. 77)

15  Выводы AUDIO OUT CH1/CH2

(стр. 81)

16  Вывод VIDEO OUT

(стр. 81)

*  За исключением пульта дистанционного

управления подключать к разъему CAM
REMOTE какое-либо оборудование
запрещается.

Подключение любого оборудования,
отличного от пульта дистанционного
управления, может привести к изменению
яркости изображения и/или нарушению
фокусировки изображения.
