57

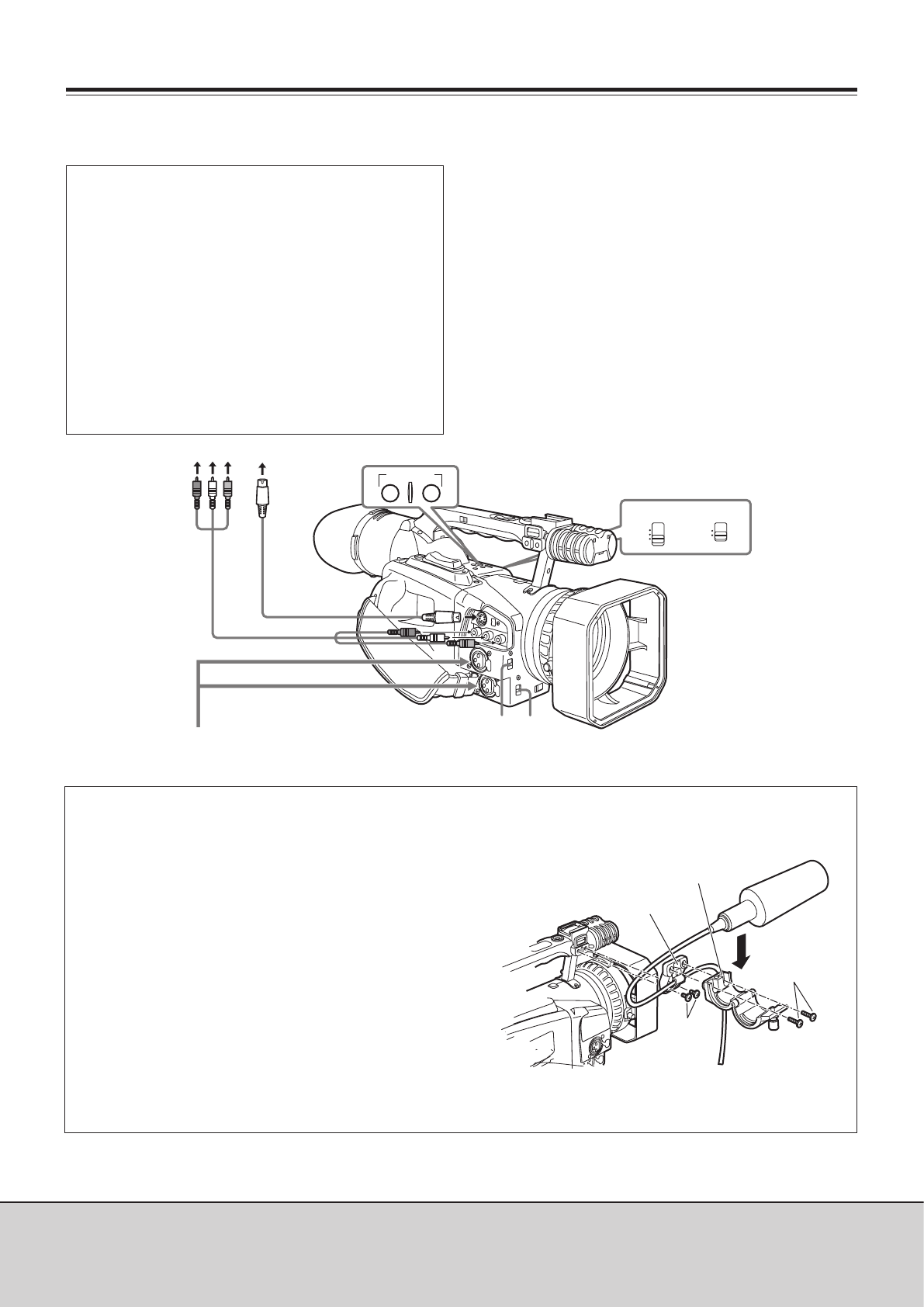

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Подача и вывод сигналов
аналоговых устройств
■
Если необходимо подключить аналоговое устройство
и подать видео и аудиосигналы с этого устройства на
видеокамеру, подключите камеру к выходным разъе-
мам внешнего устройства.
■
Если необходимо наоборот подключить аналоговое
устройство и подать видео и аудиосигналы с камеры
на это устройство, подключите камеру к входным
разъемам внешнего устройства.
■
Если необходимо записать сигналы, поступающие от
внешнего устройства, установите камеру в режим ви-
деомагнитофона и, нажав кнопку VCR REC, инициируй-
те запись.
●
Функции, которыми оборудованы соответствующие
входные и выходные разъемы, включаются автомати-
чески.
●
Прежде, чем начинать запись сигналов от внешнего ус-
тройства, проверьте, поступают ли видеосигналы.
●
Во время записи сигналов от внешнего устройства не
прерывайте подачу сигнала от внешнего устройства и
не отсоединяйте кабели. Иначе при возобновлении
записи устройство не будет опознано.
●
При подаче сигналов на оба разъема – S-VIDEO IN/OUT
и VIDEO IN/OUT – сигналы разъема S-VIDEO IN/OUT
имеют преимущество.
●
Если видеосигналы не поступают на разъемы S-VIDEO
IN/OUT или VIDEO IN/OUT, запись аудиосигналов бу-
дет невозможной, за исключением случаев выполне-
ния монтажа звукозаписи.
●
Если с помощью данного устройства производится за-
пись изображений, содержащих сигналы защиты от
копирования (такие сигналы предназначены для защи-
ты авторских прав), при их воспроизведении они бу-
дут выводиться в виде мозаичных изображений.
■
При подключении аудиоустройства, установите пере-
ключатели INPUT1 или INPUT2 в положение LINE. Уро-
вень входного сигнала 0 дБu; уровень записи регули-
руется регуляторами AUDIO.
■
Про подключении внешнего микрофона установите
переключатели INPUT1 или INPUT2 в положение MIC.
●
Установите уровень входного сигнала (–50 дБu и –
60дБu) через пункты MIC GAIN 1 и MIC GAIN 2 в окне
установочного меню RECORDING SETUP.
●
При монтаже внешнего микрофона на специальные
направляющие на камере используйте входящие в
комплект поставки держатель микрофона и адаптер
держателя.
●
Для того, чтобы обеспечить подачу сигналов от внеш-
него микрофона по каналам CH1 и CH2, подключите
внешний микрофон к разъему INPUT2, и установите
переключатели CH1 SELECT и CH2 SELECT в положе-
ние INPUT2. (См. стр. 15)
6 mm
(XSB4+6FZ)
12 mm
(XSB4+12FZ)
Держатель
микрофона
Адаптер
держателя
микрофона
INT(L)
INPUT 1
INPUT 2
CH 2 SELECT
CH 1 SELECT
INT(R)
INPUT 2
INPUT 1
INPUT 2
VCR REC
