РЕДАКТИРОВАНИЕ

42

РУ

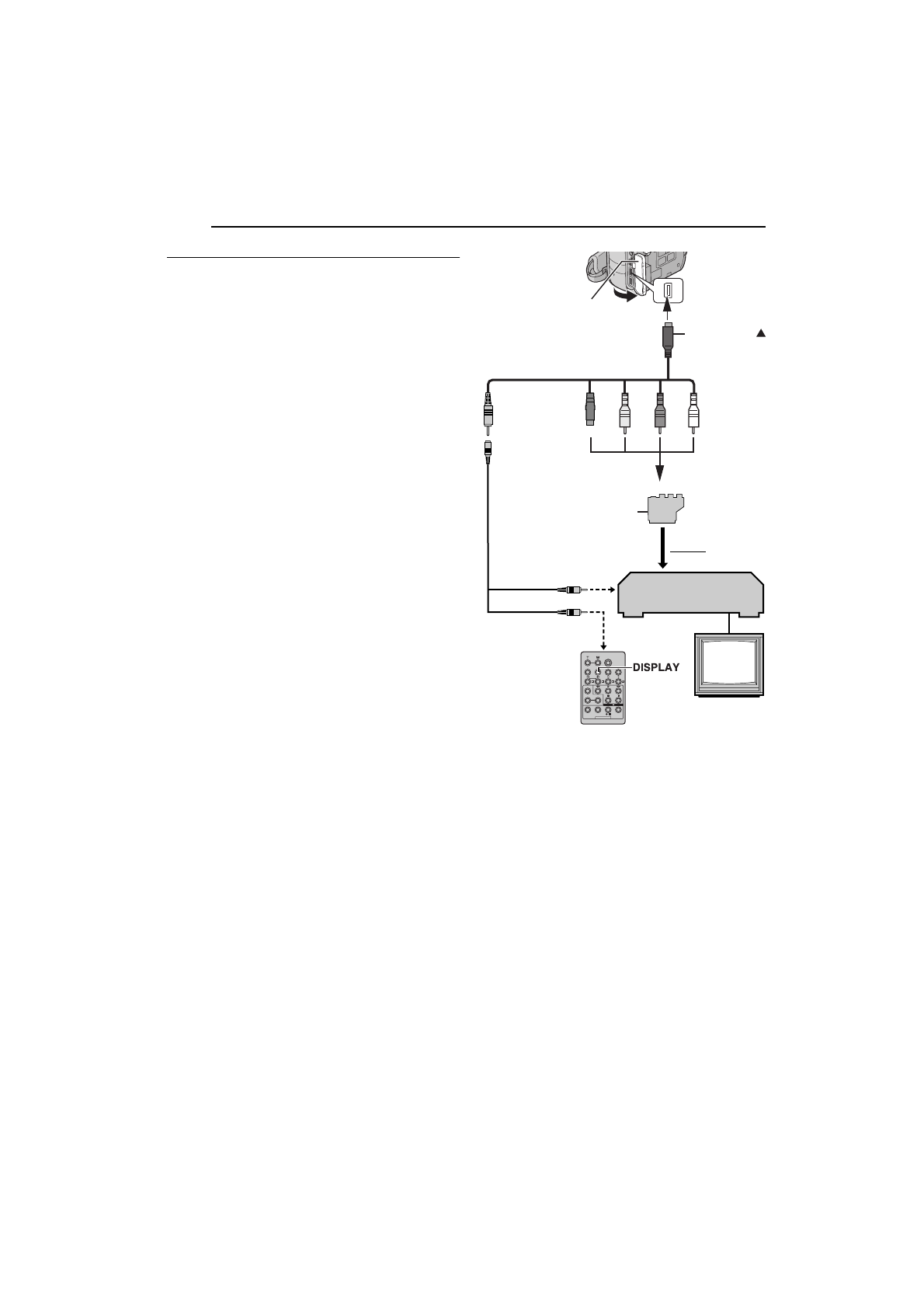

Выполните соединения

Обращайтесь также к стр.18.

1

A

ВКМ JVC, оборудованный гнездом Remote

PAUSE

Подсоедините монтажный кабель к гнезду Remote
PAUSE.

B

 ВКМ JVC, не оборудованный гнездом Remote

PAUSE, но оборудованный гнездом R.A.EDIT

Подсоедините монтажный кабель к гнезду R.A.EDIT.

C

 ВКМ, отличающийся от вышеупомянутых

Подсоедините монтажный кабель к гнезду PAUSE IN
пульта ДУ.

2

Вставьте записанную ленту в видеокамеру.

3

Установите переключатель

VIDEO/MEMORY

 в

положение “VIDEO”. (только GR-DX97/77/67)

4

Установите переключатель питания в положение

“PLAY”, одновременно нажимая кнопку фиксатора,
расположенную на переключателе.

5

Включите электропитание ВКМ, вставьте

записываемую ленту и инициируйте режим AUX.

●

Обращайтесь к инструкции ВКМ.

ПРИМЕЧАНИЯ:

●

Перед началом монтажа в произвольной
последовательности убедитесь, что индикации не
появляются на экране ТВ. Если они появляются, то
они записываются на новую ленту.

Чтобы выбрать, показывать или нет следующие
дисплеи на подсоединенном ТВ

• Дата и время

Установите пункт “DATE/TIME” в положение “AUTO”,
“ON” или “OFF”. (

墌

стр. 27, 31) Или нажмите кнопку

DISPLAY

 на пульте ДУ, чтобы включить/выключить

индикацию даты.

• Временной код

Установите пункт “TIME CODE” в положение “OFF”
или “ON”. (

墌

стр. 27, 31)

• Индикации, отличающиеся от даты/времени и

временного кода
Установите пункт “ON SCREEN” в положение “OFF”,
“LCD” или “LCD/TV”. (

墌

стр. 27, 31)

●

Когда выполняется монтаж на ВКМ, оборудованный
входным гнездом DV, дополнительный кабель DV
может быть подсоединен вместо S/AV/Монтажного
кабеля. Необходимо, однако, подсоединить монтажный
кабель S/AV/Монтажного кабеля к ВКМ. (Относительно
подробностей, см. пункт

1

.)

A

Черный к S-VIDEO IN**

B

Желтый к VIDEO IN

C

Красный к AUDIO R IN

D

Белый к AUDIO L IN

*

Если Ваш ВКМ имеет гнездо SCART, используйте
прилагаемый переходник кабеля.

** Подсоедините если Ваш ТВ/ВКМ имеет разъем

S-VIDEO IN. В этом случае нет необходимости
подсоединять желтый видео кабель.

*** Если необходимо, используйте для соединения этот

кабель, прилагаемый с набором ДУ RM-V717KITU.

ПРИМЕЧАНИЕ:

Установите переключатель выбора видео выхода на
переходнике кабеля в нужное положение:

Y/C:

Когда подсоединяете к ТВ или к ВКМ, который

может принимать сигналы Y/C и использует кабель
S-Video.

CVBS:

Когда подсоединяете к ТВ или к ВКМ,

который не может принимать сигналы Y/C и
использует кабель аудио/видео.

1

2

3

4

ВКМ

ТВ

AB

 К Remote PAUSE или

R.A.EDIT

C

 К PAUSE IN

Откройте крышку.

S/AV/Монтажный кабель

(прилагается)

К AV

Удлинитель монтажного
кабеля
(дополнительный)***

К ВКМ

Переключатель

видео выхода “Y/C”/

“CVBS”

Переходник
кабеля*

Маркировка
