К S/AV

&

S-Video/Audio/Video/
Редактирующий кабель
(входит в комплект)

Крышка
разъема

*

* При подключении кабелей откройте эту крышку.
** Для просмотра только неподвижных изображений

подсоединение Аудио не нужно.

*** Подсоедините, когда не используется

подсоединение S-Video.

Видеомагнитофон

Теле-

визор

ВОСПРОИЗВЕДЕНИЕ КАССЕТЫ

Разъемы

1

Проверьте, что все компоненты аппаратуры

выключены.

2

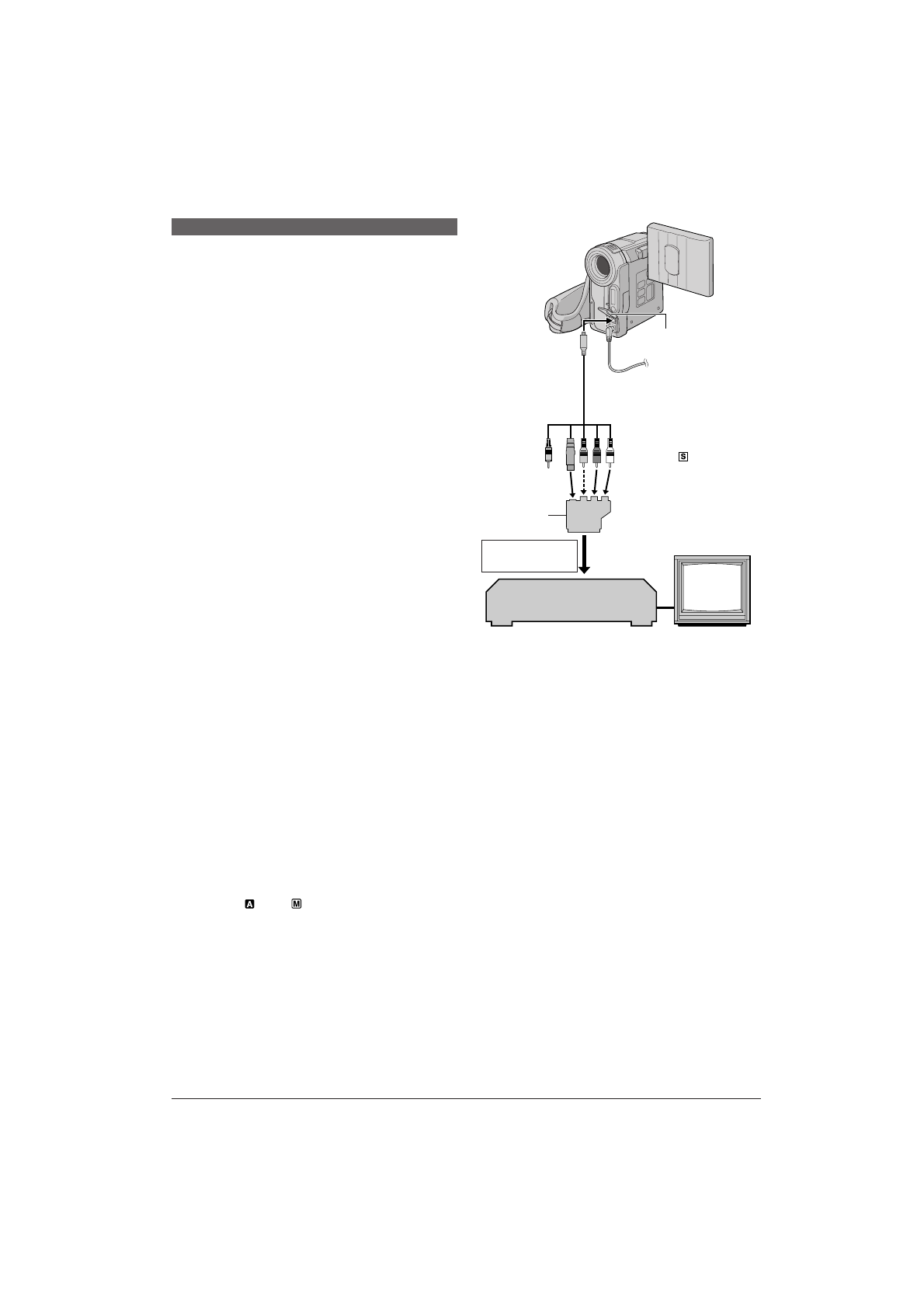

Подключите видеокамеру к телевизору или

видеомагнитофону, как показано на рисунке.

Если подключается видеомагнитофон . . . перейдите на шаг 3.
Если нет . . . перейдите на шаг 4.

3

Подключите выход видеомагнитофона ко входу

телевизора, как это описано в руководстве по

эксплуатации вашего видеомагнитофона.

4

Включите видеокамеру, видеомагнитофон и

телевизор.

5

Установите в видеомагнитофоне режим входа

AUX (ДОПОЛНИТЕЛЬНЫЙ), и установите в

телевизоре режим VIDEO.

Для выбора того, будет или не будет
воспроизводиться следующая информация на
экране подключенного телевизора . . .

• Дата/Время

..... в экран меню (

墌

 стр. 34, 36) выберите для

пункта “DATE/TIME” (“ДАТА/ВРЕМЯ”) “AUTO”

(“АВТОМАТИЧЕСКИЙ”), “ON” (“ВКЛ.”) или

“OFF” (“ВЫКЛ.”).

Или нажмите на

DISPLAY

U

 на пульте

дистанционного управления (прилагается)

чтобы включить/выключить индикацию даты.

• Временной код

..... в экран меню (

墌

 стр. 35, 36) выберите для

пункта “TIME CODE” (“ВРЕМЕННОЙ КОД”)

“ON” или “OFF”.

• Индикации помимо даты/времени и кода времени.

..... установите указатель “ON SCREEN” (“Экран”)

в положение “LCD”, “LCD/TV” или “OFF” в меню

экрана (

墌

 стр. 34, 36).

ПРИМЕЧАНИЯ:

●

Рекомендуется использовать Сетевой Адаптер в
качестве источника питания, вместо
аккумуляторной батареи (

墌

 стр. 7).

●

Установите переключатель видеовыходов на

адаптере кабеля в следующие положения:
Y/C

: При подключении к телевизору или

видеомагнитофону, на которые могут

подаваться сигналы Y/C, и к которым может

подключаться кабель S-Video.

CVBS : При подключении к телевизору или

видеомагнитофону, на который нельзя

подавать сигналы Y/C и при использовании

кабеля Audio/Video.

●

Для контролирования изображения и звука с

видеокамеры, без установки кассеты или карты

памяти, установите Переключатель Питания

@

 в

положение “

” или “

”, после чего установите Ваш

телевизор в надлежащий режим входа.

●

Проверьте, что уровень громкости в телевизоре

установлен на минимум, чтобы избежать очень

громкого звука при включении видеокамеры.

●

Если ваш телевизор или акустические системы не

имеют специального экрана, не устанавливайте

акустические системы рядом с телевизоре, так как

это приведет к помехам на воспроизводимом

видеокамерой изображении.

●

Eсли на дисплее нет изображения и звук из телевизора

не слышен, установите “S/AV INPUT” на “OFF” в Экране

Меню (

墌

 стр. 35).

●

Пока S-Video/Audio/Video/Редактирующий кабель

подсоединен к коннектору S/AV

&

, звук из динамика

не слышен.

К разъемам AUDIO

**

,

VIDEO

***

 и

-IN

Переключатель
видеовыходов
“Y/C”/“CVBS”

Если ваш телевизор имеет
разъем SCART, используйте
входящий в комплект
переходник кабеля.

Не
подсоединен

К телевизору или

видеомагнитофону
