ВЫПОЛНИТЕ ПОДКЛЮЧЕНИЯ

См. также стр. 56 и 57.

1

Видеомагнитофону JVC, имеющему контакт
дистанционного ввода паузы . . .

.... подключите кабель для монтажа к гнезду

дистанционного ввода паузы (PAUSE).

Видеомагнитофону JVC, не имеющему контакта
дистанционного ввода паузы, но имеющему
разъем R.A.EDIT (МОНТАЖ В ПРОИЗВОЛЬНОЙ
ПОСЛЕДОВАТЕЛЬНОСТИ В РЕЖИМЕ
ПРОДОЛЖЕНИЯ) . . .

.... подключите кабель для монтажа к гнезду

R.A.EDIT.

Видеомагнитофону, отличному от указанных
выше . . .

.... подключите кабель для монтажа к гнезду

ввода паузы (PAUSE IN) на ПДУ.

2

Загрузите кассету в видеокамеру и установите
переключатель

POWER

 в положение “

”,

одновременно нажимая на кнопку фиксатора,
расположенную на переключателе.

3

Подключите камеру к сети, вставьте пленку, на
которой можно выполнять запись и установите режим
AUX (см. инструкцию по эксплуатации
видеомагнитофона).

ПPИMEЧAHИЯ:

●

Перед выполнением монтажа в произвольной
последовательности в режиме продолжения проверьте, что
на телевизионном мониторе не воспроизводятся индикаторы.
Если они появляются, то они будут записываться на новой
ленте.

Для того, чтобы перечисленные ниже индикаторы
появлялись или не появлялись на экране подключенного
телевизора . . .

• Дата/Время

...... в экран меню (

 стр. 41) выберите для пункта “DATE/

TIME” (“ДАТА/ВРЕМЯ”) “AUTO” (“АВТОМАТИЧЕСКИЙ”),
“ON” (“ВКЛ.”) или “OFF” (“ВЫКЛ.”).

• Временной код

...... в экран меню (

 стр. 41) выберите для пункта “TIME

CODE” (“ВРЕМЕННОЙ КОД”) “ON” или “OFF”.

• Выводит режим звука вопроизведения, скорость пленки и ее

прогон

...... установите переключатель “ON SCREEN” на позицию

“LCD” или “SIMPLE” в меню экрана (

 стр. 41). Или

нажмите кнопку

DISPLAY

на панели дистанционного

управления.

●

Для  модели GR-DVX10: убедитесь, что “AV/S-VIDEO” в меню
экрана установлено на “OUT”  (

 стр. 41).

●

При подсоединении кабелей убедитесь в том, что концы с
фильтром-сердечником подсоединены к видеокамере.
Фильтр с сердечником снижает помехи.

●

Установите переключатель видеовыходов на адаптере кабеля в
следующие положения:
Y/C

: При подключении к телевизору или видеомагнитофону,

на которые могут подаваться сигналы Y/C, и к которым
может подключаться кабель S-Video.

CVBS

: При подключении к телевизору или видеомагнитофону,

на который нельзя подавать сигналы Y/C и при
использовании кабеля Audio/Video.

●

При выполенении монтажа на видеомагнитофоне,
снабженным входным разъемом DV, вместо кабеля S-Video и
Audio/Video, может быть подключен кабель DV.

●

Для подсоединения вы можете использовать выходной
разъем AV OUT на видеокамере.

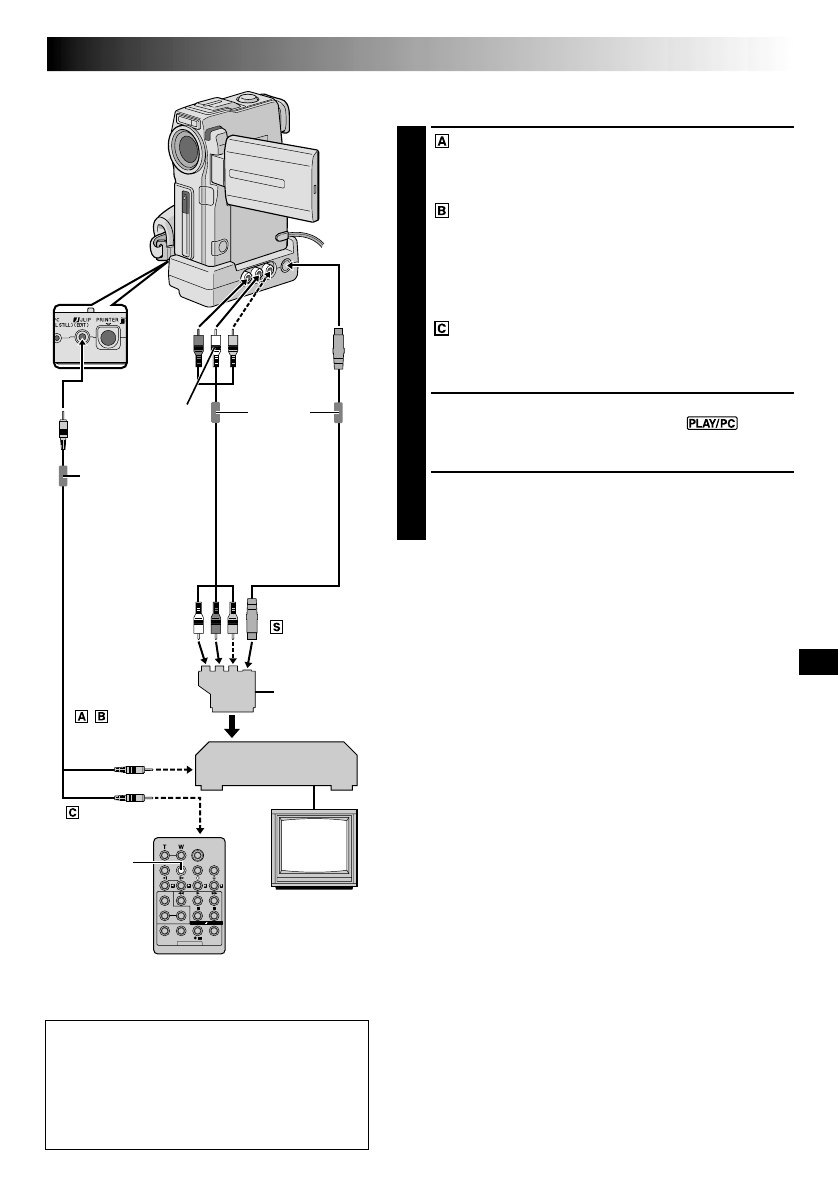

 К разъему

дистанционного
ввода паузы PAUSE
или разъему R.A.EDIT

Видеомагнитофон

Телевизор

 К разъему

PAUSE IN

Кабель S-Video
(поставляется
в комплекте)

Кабель для
монтажа
(не входит в
комплект)

Кабель Audio/Video
[штекер RCA -
штекер RCA
(тюльпан)] (не
входит в комплект)

*

Подсоедините, если кабель S-Video не
используется.

К
разъему
JLIP
(EDIT)

К S

Фильтр с
сердечником

Фильтр с

сердечником

ВНИМАНИЕ ПРИ ИСПОЛЬЗОВАНИИ
МОНТАЖНОГО КАБЕЛЯ

• Будьте осторожны, чтобы не перепутать  с

кабелем JLIP (

 стр. 4).

• Убедитесь, что Вы присоединили конец с

фильтром с сердечником к видеокамере.

Красный к
выходному
разъему
правого
канала
AUDIO R

Желтый к
выходному
разъему
VIDEO

*

Белый к
выходному
разъему левого
канала AUDIO L

К разъемам
AUDIO, VIDEO

*

 и

-IN

Переключатель
видеовыходов
“Y/C”/“CVBS”

Если ваш телевизор
имеет разъем SCART,
используйте
входящий в комплект
переходник кабеля.
