BOCПPOИЗBEДEHИE

Основные Соединения

1

2

Имеется несколько основных типов подключений. При выполнении подключений также см. руководства для
вашего видеомагнитофона и телевизора.

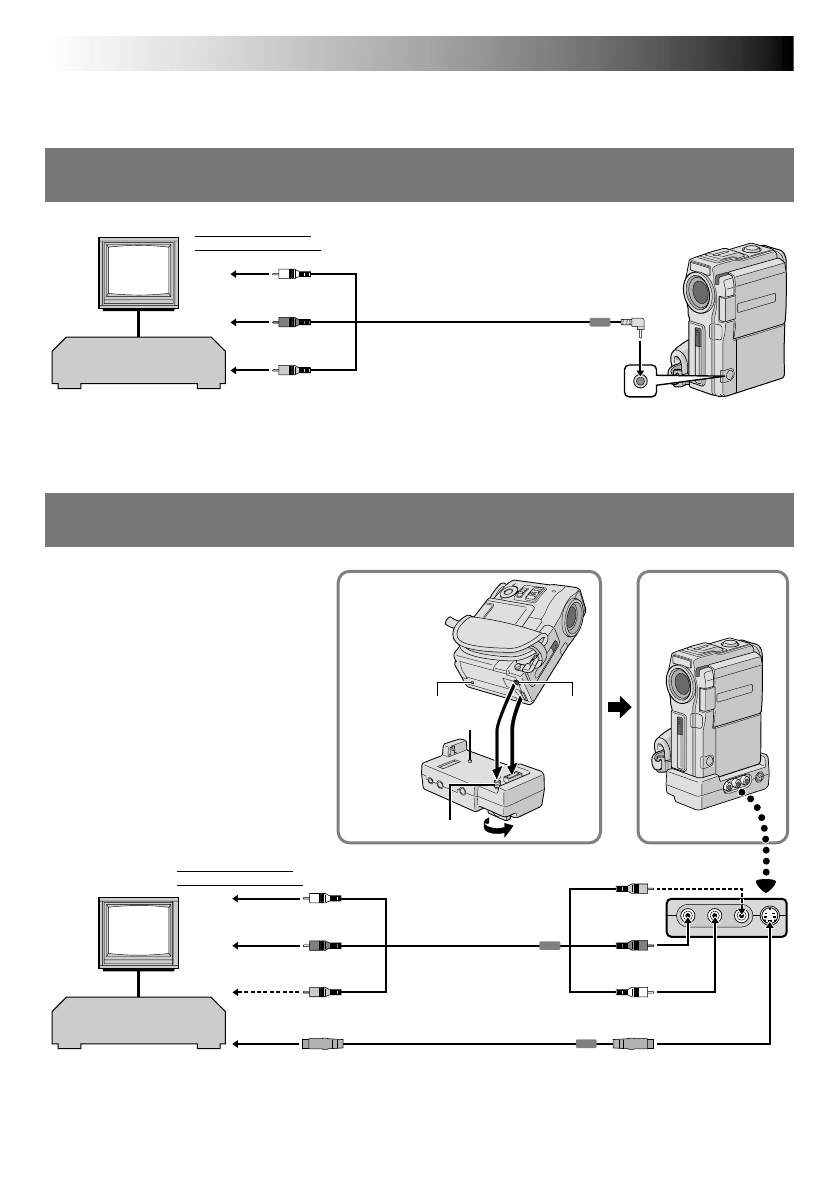

А. Подключение к телевизору или видеомагнитофону, снабженному только

входными разъемами A/V (разъем типа RCA)

Б. Подключение к телевизору или видеомагнитофону, снабженному входными

разъемами S-VIDEO IN и A/V

Теле-

визор

Видеомагнитофон

Желтый на
VIDEO

Кабель Audio/Video
[миништекер - штекер
RCA (тюльпан)]
(входит в комплект)

Красный к
AUDIO R

Белый к
AUDIO L

Красный к
AUDIO R

Белый к
AUDIO L

Белый к
AUDIO L

Ко входу S-VIDEO IN

к выходу
AV OUT

Красный к
AUDIO R

Желтый на
VIDEO IN

*

Желтый на VIDEO

*

К выходу S

Кабель S-Video
(входит в
комплект)

Кабель A/V [штекер
RCA - штекер RCA]
(

входит в

комплект

)

Теле-

визор

Видеомагнитофон

Установка видеомонтажного
стыковочного устройства

1

Совместите направляющий штырь и
винт на видеомонтажном стыковочном
устройстве с отверстием, имеющимся
на видеокамере и гнездом для
крепления штатива

2

Затяните винт до упора.

• Для снятия видеокамеры выверните

винт и отсоедините видеокамеру.

Крышка разъема

*

*

При подключений кабелей откройте эту крышку.

К телевизору или
видеомагнитофону

К телевизору или
видеомагнитофону

*

Подсоедините, если кабель S-Video не используется.

Гнездо
креп-
ления
штатива

Отверстие для штыря

Штырь

Винт
