ВИДЕОВОСПРОИЗВЕДЕНИЕ

(прод.)

*

При подключении кабелей откройте эту
крышку.

**

Аудиокабель не нужен для просмотра только
неподвижных изображений.

Если на Вашем телевизоре/вдеоустановке имеется 21-штырьковый коннектор

Пользуйтесь прилагаемым Кабельным Адаптером.

Переключатель
выхода
видеосигнала
“Y/C”/“CVBS”

Переходник
кабеля

ПPИMEЧAHИE:

Установите переключатель выбора выхода переходника кабеля в нужное положение:
Y/C

: При подключении к телевизору или видеомагнитофону, которые могут принимать сигналы

Y/C, с использованием кабеля S-Video.

CVBS

: При подключении к телевизору или видеомагнитофону, которые не могут принимать сигналы

Y/C, с использованием кабеля Audio/Video.

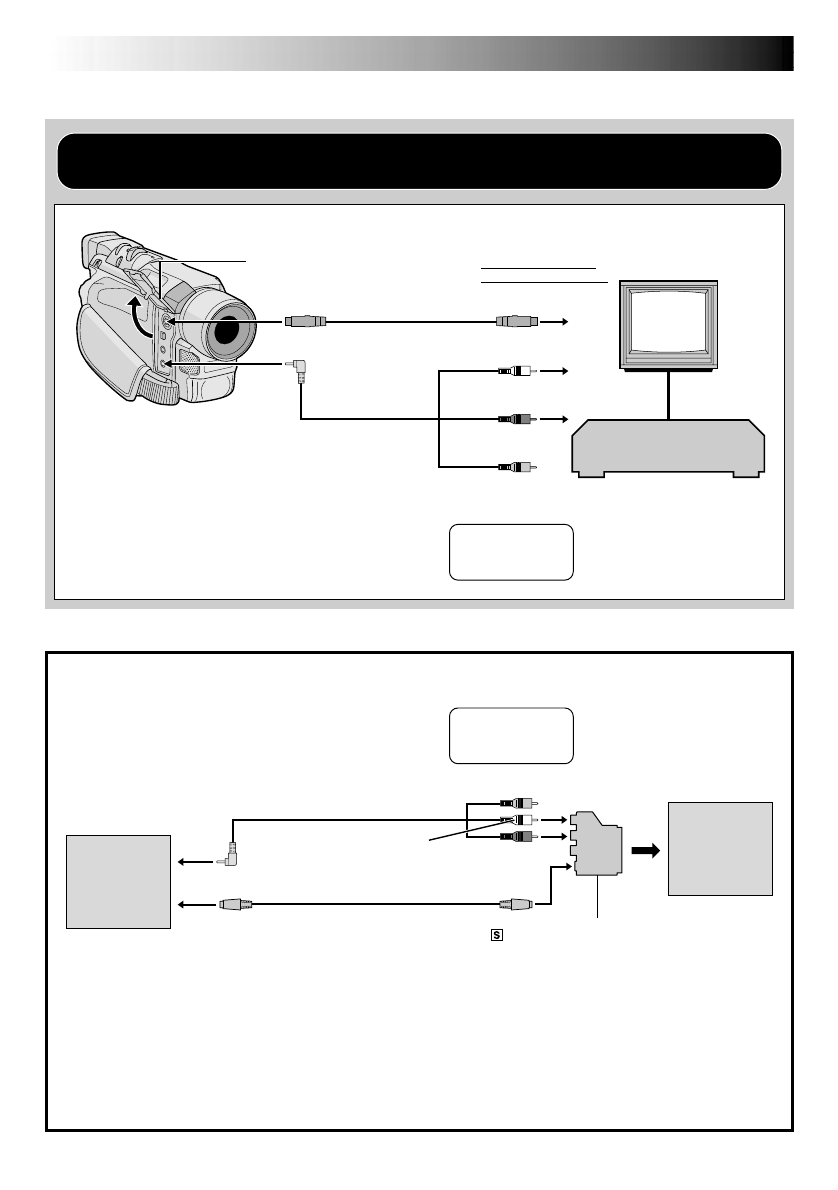

Видеокамера

Используйте входящие в комплект поставки кабели Audio/Video и отдельно

приобретаемый кабель S-Video.

телевизор

или

видеокамера

Желтый

Ко входу

-IN

Белый к
AUDIO L

*

Красный к
AUDIO R

*

*

Аудиокабель не нужен для просмотра только неподвижных
изображений.

К S

К AV

Белый к
AUDIO L IN

**

Красный к
AUDIO R IN

**

К S-VIDEO IN

К телевизору или
видеомагнитофону

Кабель S-Video (не
входит в комплект)

Теле-

визор

Видеомагнитофон

Крышка разъема

*

Желтый к
VIDEO IN

Кабель Audio/Video
[миништекер -
штекер RCA
(тюльпан)] (входит
в комплект)

Eсли не
используется
кабель S-Video.

p

Разъемы

Кабель Audio/Video
[миништекер - штекер RCA
(тюльпан)] (входит в комплект)

К S

К AV

Кабель S-Video
(не входит в комплект)

Eсли не
используется
кабель S-Video.

p
