20

РУ

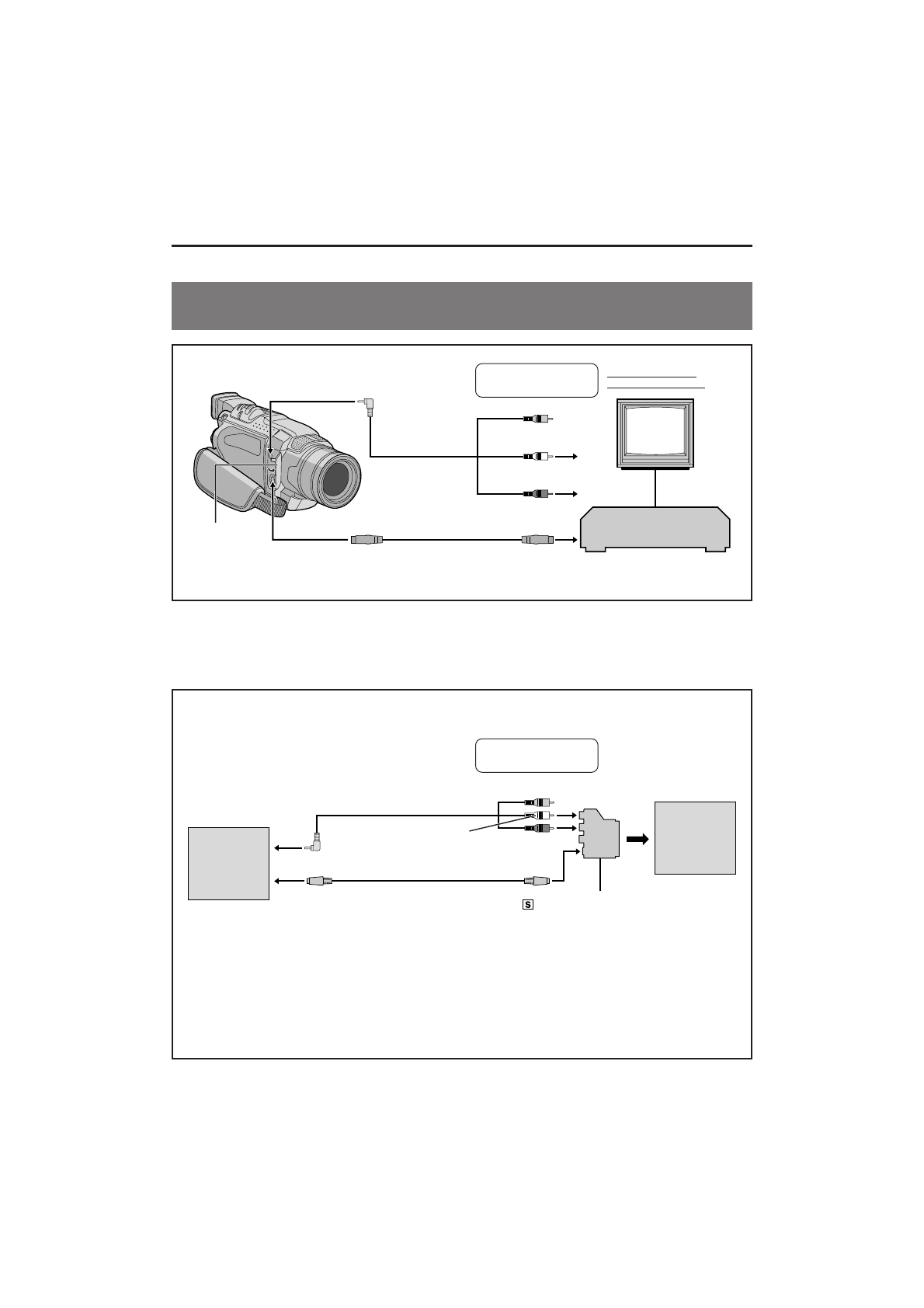

Разъемы

Используйте входящие в комплект поставки кабели Audio/Video и отдельно

приобретаемый кабель S-Video.

К S-VIDEO

К AV

Кабель Audio/Video

[миништекер - штекер

RCA (тюльпан)]

(входит в комплект)

Белый к

AUDIO L IN**

Красный к

AUDIO R IN**

К S-VIDEO IN

К телевизору или

видеомагнитофону

Кабель S-Video

(не входит в

комплект)

Теле-

визор

Видеомагнитофон

Крышка

разъема*

Желтый к

VIDEO IN

*

При подключении кабелей откройте эту крышку.

**

Аудиокабель не нужен для просмотра только неподвижных изображений.

ВОСПРОИЗВЕДЕНИЕ

(прод.)

Если на Вашем телевизоре/вдеоустановке имеется 21-штырьковый коннектор

Пользуйтесь прилагаемым Кабельным Адаптером.

Кабель S-Video

(не входит в комплект)

Переключатель

выхода видеосигнала

“Y/C”/“CVBS”

Переходник

кабеля

ПPИMEЧAHИE:

Установите переключатель выбора выхода переходника кабеля в нужное положение:
Y/C

: При подключении к телевизору или видеомагнитофону, которые могут принимать сигналы Y/C, с

использованием кабеля S-Video.

CVBS

: При подключении к телевизору или видеомагнитофону, которые не могут принимать сигналы Y/C, с

использованием кабеля Audio/Video.

Видеокамера

К AV

телевизор

или

видеомагнитофон

Желтый

Ко входу

-IN

Белый к

AUDIO L*

Красный к

AUDIO R*

Кабель Audio/Video

[миништекер - штекер RCA

(тюльпан)] (входит в комплект)

*

Аудиокабель не нужен для просмотра только неподвижных изображений.

К S-VIDEO

Eсли не используется

кабель S-Video.

p

Eсли не используется

кабель S-Video.

p
