Подключения для Опытного Оператора - JVC GR-DVL109 - Инструкция по эксплуатации - Страница 42

42

РУ

К
выходному
разъему
DV IN

***

/OUT

К
RS-232C

Кабель DV

**

К разъему
DV

Соединительный
кабель РС
(входит в
комплект)

К ПК
(ЦИФРОВОЙ
СТОП-КАДР)

Переключатель
питания

Персональный
компьютер с
платой извлечения
изображения,
снабженной
разъемом DV

Персональный
компьютер (ПК)

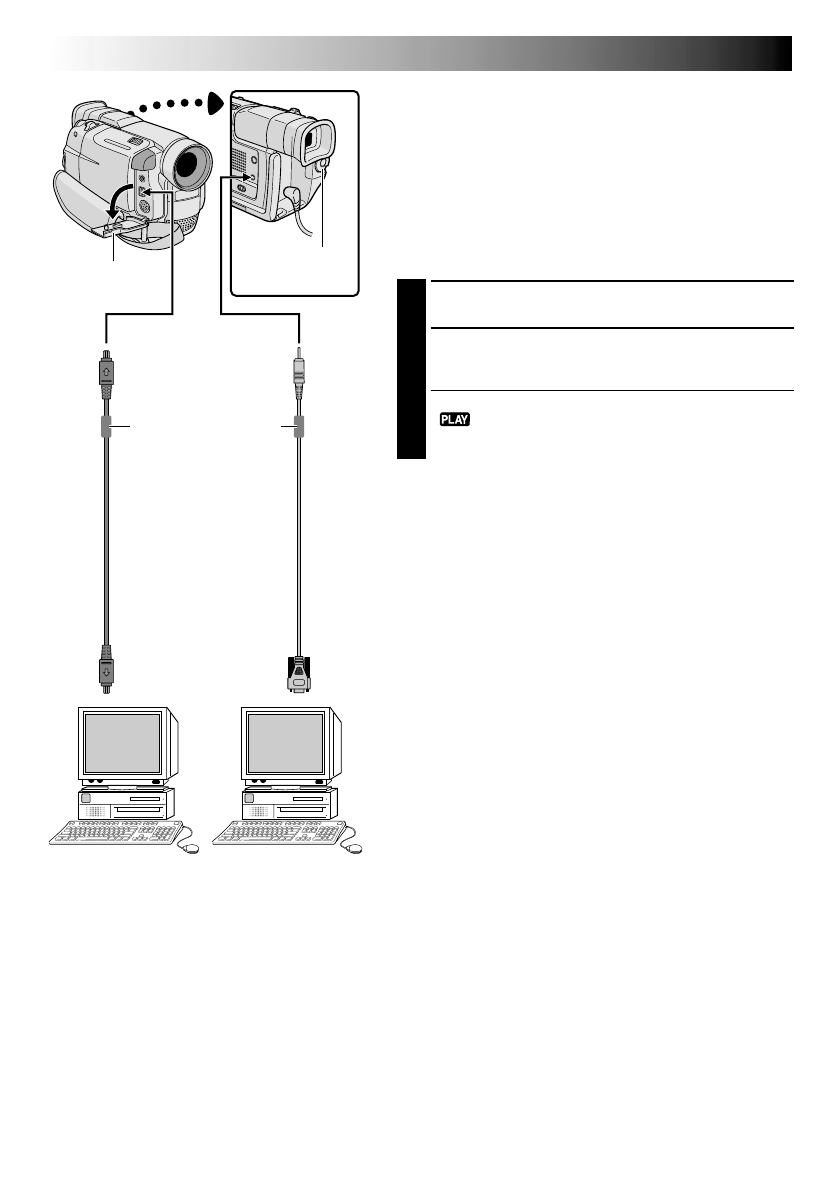

Подключение  к  персональному
компьютеру  (ПК)

Данная видеокамера способна переносить остановленные
изображения в персональный компьютер с помощью
входящего в комплект видеокамеры программного
обеспечения, когда выполнены подключения, показанные
на представленном ниже рисунке. Можно также переносить
в персональный компьютер остановленные изображения с
помощью установленной в ПК платы извлечения
изображения, снабженной разъемом DV.

1

Проверьте, что выключено питание видеокамеры и
ПК.

2

Соедините видеокамеру с вашим персональным
компьютером (ПК) с помощью соответствующего
кабеля, как показано на рисунке.

3

Установите переключатель питания в положение
“

”, удерживая при этом в нажатом положении

расположенную на нем кнопку фиксатора, и включите
ПК.

ПРИМЕЧАНИЯ:

●

 Рекомендуется использовать в качестве источника

питания вместо аккумуляторной батареи сетевой
адаптер/зарядное устройство (

 стр. 7).

●

 Запрещается одновременно подключать к

видеокамере соединительные кабели РС и DV.
Подключайте только тот кабель, через который вы
хотите соединить видеокамеру.

●

 Информация относительно даты/времени не может

передаваться в ПК.

●

 Обратитесь к инструкции по эксплуатации, прилагаемой к

входящему в комплект поставки программному
обеспечению.

●

 См. также руководство изготовителя для платы

извлечения изображения, снабженной разъемом DV.

Крышка
разъема

*

*

При подключении кабелей откройте эту
крышку.

**

Используйте кабель DV, прилагаемый к
съемочной панели.

***

Tолько GR-DVL309/DVL109.

РАЗЪЕМЫ

Подключения для Опытного Оператора

Фильтр с сердечником
