ВИДЕОВОСПРОИЗВЕДЕНИЕ

22

РУ

A

Черный к S-VIDEO IN (Подсоедините, если
Ваш ТВ/ВКМ имеет разъемы входа
S-VIDEO IN и A/V. В этом случае нет
необходимости подсоединять желтый
видео кабель.)

B

Желтый к VIDEO IN (Подсоедините, если
Ваш ТВ/ВКМ имеет только разъемы входа
A/V.)

C

Красный к AUDIO R IN**

D

Белый к AUDIO L IN**

*

Если Ваш ВКМ имеет гнездо SCART,
используйте прилагаемый переходник
кабеля.

** Не требуется для просмотра только стоп-

кадров.

ПРИМЕЧАНИЕ:

Установите переключатель выбора видео
выхода на переходнике кабеля в нужное
положение:

Y/C:

Когда подсоединяете к ТВ или к ВКМ,

который может принимать сигналы Y/C и
использует кабель S-Video.

CVBS:

Когда подсоединяете к ТВ или к ВКМ,

который не может принимать сигналы Y/C и
использует кабель аудио/видео.

1

Убедитесь, что все аппараты выключены.

2

Подсоедините видеокамеру к ТВ или к

ВКМ, как показано на рисунке.

Если используется ВКМ

, перейдите к

пункту

3

.

Если нет

, перейдите к пункту

4

.

3

Подсоедините выход ВКМ ко входу ТВ,

обращаясь к инструкции по эксплуатации
Вашего ВКМ.

4

Включите видеокамеру, ВКМ и ТВ.

5

Установите ВКМ в режим входа AUX, и

установите ТВ в режим VIDEO.

6

Начните воспроизведение на

видеокамере. (

墌

стр. 20)

Чтобы выбрать, показывать или нет

следующие дисплеи на подсоединенном

ТВ

●

Дата и время

Установите пункт “ДАТА/ВРЕМЯ” в положение
“АВТО”, “ВКЛ” или “ВЫКЛ”. (

墌

стр. 31, 36)

Или нажмите кнопку

DISPLAY

 на пульте ДУ,

чтобы включить/выключить индикацию даты.

●

Временной код

Установите пункт “КОД ВРЕМЯ” в положение
“ВКЛ” или “ВЫКЛ”. (

墌

стр. 31, 36)

●

Индикации, отличающиеся от даты/времени и

временного кода

Установите пункт “НА ЭКРАНЕ” в положение
“ВЫКЛ”, “ЖК ДИСПЛЕЙ” или “ДИСПЛЕЙ+ТВ”.
(

墌

стр. 31, 36)

ПРИМЕЧАНИЯ:

●

Рекомендуется в качестве источника
электроэнергии использовать сетевой
адаптер вместо батарейного блока.
(

墌

стр. 14)

●

Чтобы контролировать изображение и звук из

видеокамеры, не вставляя ленту или карту

памяти, установите переключатель питания в

положение “

A

” или “

M

”, затем установите Ваш

ТВ в подходящий входной режим.

●

Убедитесь, что Вы подрегулировали уровень

звука ТВ до его минимального уровня, чтобы

избежать внезапного усиления звука, кода

включается видеокамера.

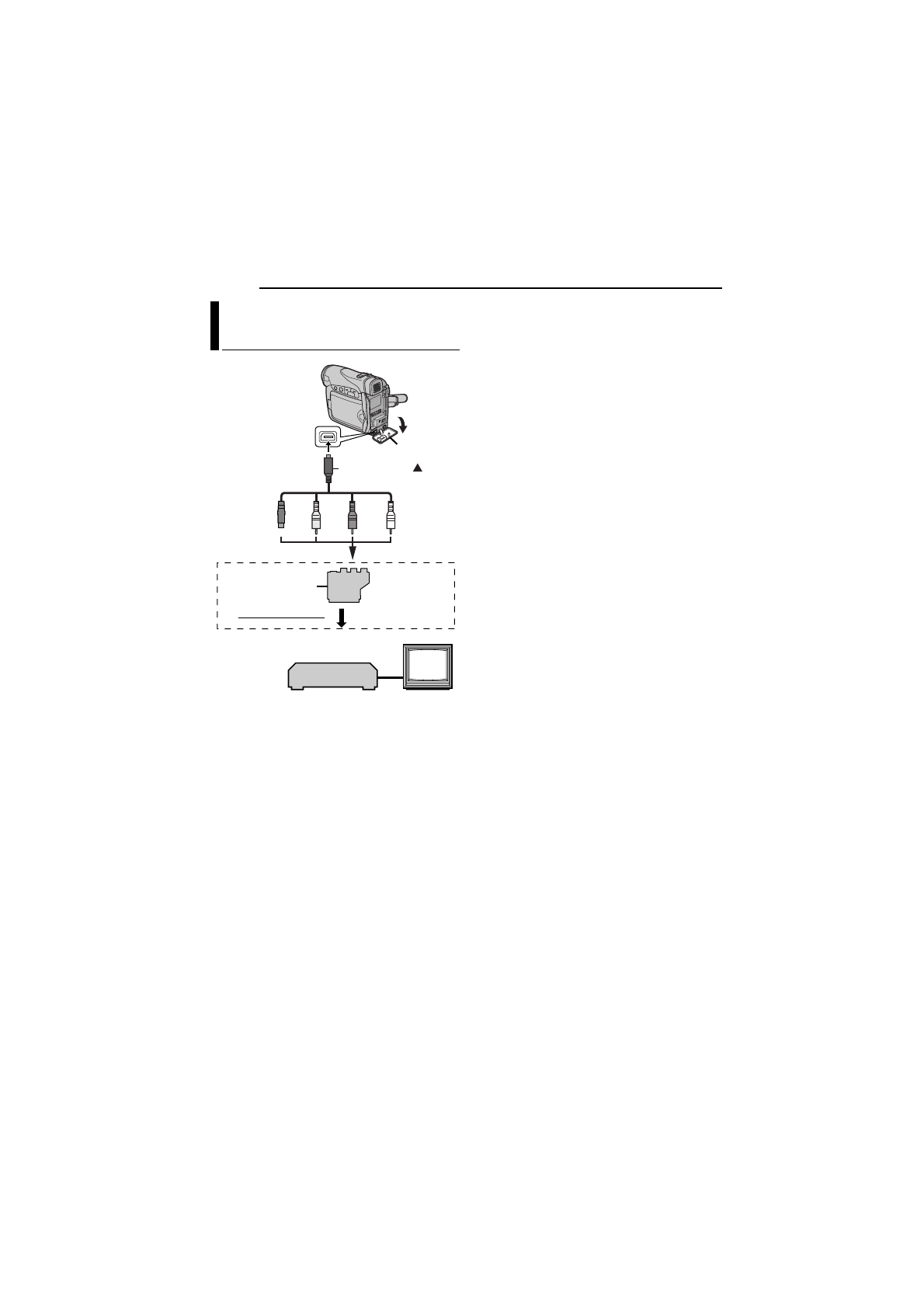

Подсоединение к ТВ или к
ВКМ

2

4

1

3

ТВ

ВКМ

Откройте крышку.

К гнезду AV

К ТВ или к ВКМ

Переключатель

видео выхода

“Y/C”/“CVBS”

Переходник

кабеля*

Кабель S/AV

(прилагается)

Маркировка
