ВИДЕОВОСПРОИЗВЕДЕНИЕ

ВИДЕОЗАПИСЬ И

ВОСПРОИЗВЕДЕНИЕ

РУ

 13

●

Обнаруженный пустой участок может быть расположен
между записанными сценами. Перед тем, как Вы
начнете запись, убедитесь, что после пустого участка
нет записанных сцен.

Здесь представлены некоторые основные типы
соединений. При выполнении соединений, также
обращайтесь к инструкциям по эксплуатации Вашего
ВКМ и ТВ.

A

Белый к AUDIO L IN**

B

Красный к AUDIO R IN**

C

Желтый к VIDEO IN

D

К S-VIDEO IN***

*

Если Ваш ВКМ имеет гнездо SCART, используйте
прилагаемый переходник кабеля.

** Не требуется для просмотра только стоп-кадров.
*** Подсоедините, когда Ваш ТВ/ВКМ имеет входные

гнезда S-VIDEO IN и A/V. В этом случае нет
необходимости подсоединять желтый видео кабель.

ПРИМЕЧАНИЕ:

Установите переключатель выбора видео выхода на
переходнике кабеля в нужное положение:

Y/C:

Когда подсоединяете к ТВ или к ВКМ, который

может принимать сигналы Y/C и использует кабель
S-Video.

CVBS:

Когда подсоединяете к ТВ или к ВКМ,

который не может принимать сигналы Y/C и
использует кабель аудио/видео.

1

Убедитесь, что все аппараты выключены.

2

Подсоедините видеокамеру к ТВ или к ВКМ, как

показано на рисунке.

Если используется ВКМ

, перейдите к пункту

3

.

Если нет

, перейдите к пункту

4

.

3

Подсоедините выход ВКМ ко входу ТВ, обращаясь

к инструкции по эксплуатации Вашего ВКМ.

4

Включите видеокамеру, ВКМ и ТВ.

5

Установите ВКМ в режим входа AUX, и

установите ТВ в режим VIDEO.

Чтобы выбрать, показывать или нет следующие

дисплеи на подсоединенном ТВ

●

Дата и время
Установите пункт “DATE/TIME” в положение “AUTO”,
“ON” или “OFF”. (

墌

стр. 14, 17)

●

Временной код
Установите пункт “TIME CODE” в положение “ON” или
“OFF”. (

墌

стр. 14, 17)

●

Индикации, отличающиеся от даты/времени и
временного кода
Установите пункт “ON SCREEN” в положение “OFF”,
“LCD” или “LCD/TV”. (

墌

стр. 14, 17)

ПРИМЕЧАНИЯ:

●

Рекомендуется в качестве источника
электроэнергии использовать сетевой адаптер
вместо батарейного блока. (

墌

стр. 7)

●

Чтобы контролировать изображение и звук из
видеокамеры, не вставляя ленту, установите
переключатель питания в положение “

A

” или “

M

”,

затем установите Ваш ТВ в подходящий входной
режим.

●

Убедитесь, что Вы подрегулировали уровень звука ТВ
до его минимального уровня, чтобы избежать
внезапного усиления звука, кода включается
видеокамера.

●

Если Вы имеете ТВ или динамики, которые не
защищены специальным образом, не помещайте
динамики рядом с ТВ, т.к. на воспроизводимом
видеокамерой изображении будут помехи.

●

Когда к гнезду AV подсоединен кабель, звук из
динамика не слышен.

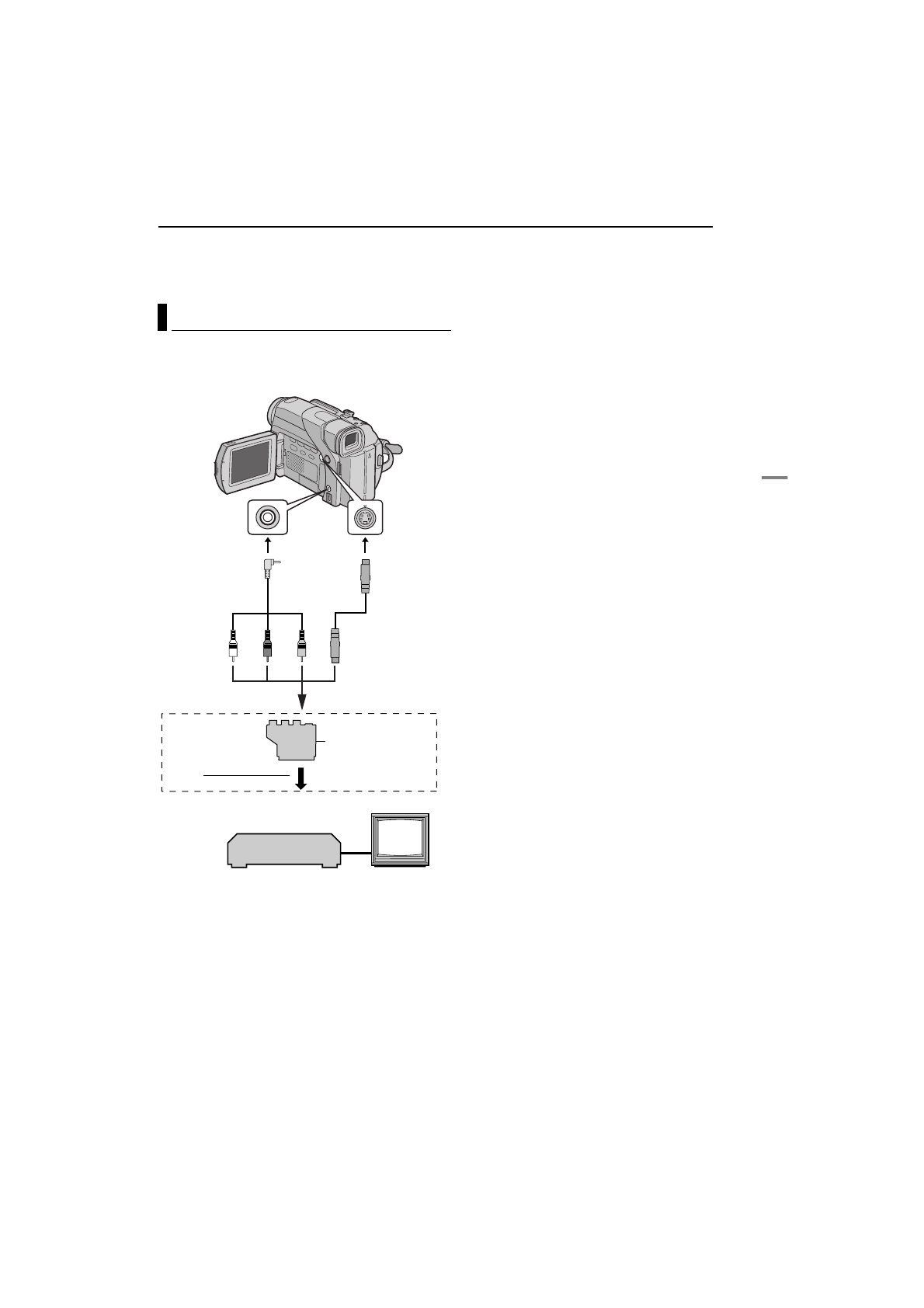

Подсоединение к ТВ или к ВКМ

1

2

3

4

ТВ

ВКМ

Кабель аудио/

видео

(прилагается)

К AV

К S

Кабель S-

Video

(дополни-

тельный)

К ТВ или к ВКМ

Переключатель

видео выхода

“Y/C”/“CVBS”

Переходник

кабеля*
