36
PУ
ВОСПРОИЗВЕДЕНИЕ

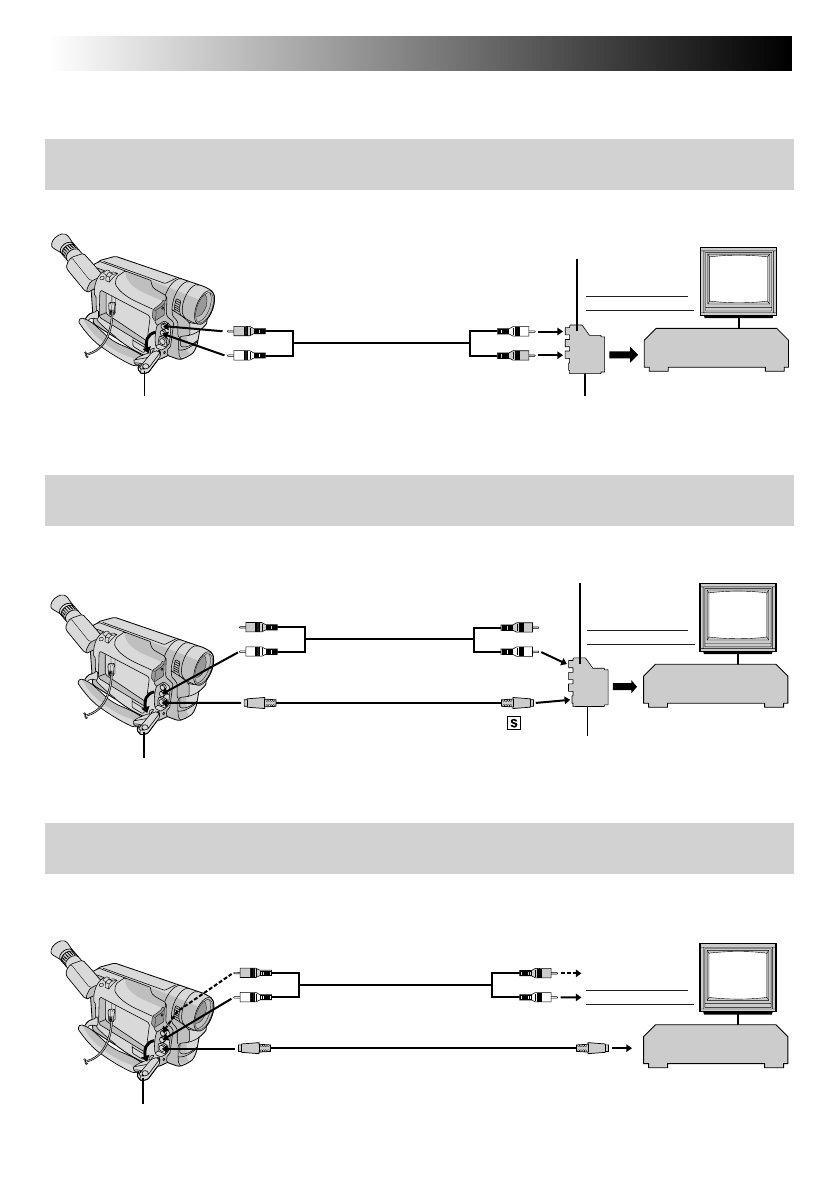

Подключения
Имеется несколько основных типов подключений. При выполнении подключений пользуйтесь также
руководствами по эксплуатации вашего видеомагнитофона и телевизора.
Кабель AV
(входит в комплект)
Желтый к
выходу Video
Теле-
визор
Видеомагнитофон
Крышка разъемов*
К телевизору или
видеомагнитофону
Желтый к VIDEO
* При подключении кабелей откройте эту крышку.
Крышка разъемов*
Кабель S-Video
(входит в комплект)
К выходу S-Video
Белый к AUDIO
(L/MONO (ЛЕВЫЙ/МОНО))
К
-IN
Белый к
выходу Audio
A. Подключение к телевизору или видеомагнитофону, снабженному разъемом
SCART, совместимым только с полным видеосигналом
Используйте входящий в комплект видеокамеры кабель Audio/Video (AV).
Белый к выходу Audio
Белый к AUDIO
(L/MONO (ЛЕВЫЙ/
МОНО))
Переходник кабеля**
Установите в
положение CVBS
* При подключении кабелей откройте эту крышку.
** Технически возможно (только для моделей GR-SXM46/SXM26/SX41/SX21).
Ко входу
S-VIDEO IN
К выходу S-Video
Желтый ко
входу VIDEO
B. Подключение к телевизору или видеомагнитофону, снабженному разъемом
SCART, совместимым с сигналом Y/C (только GR-SXM46/SXM26/SX41/SX21)
Используйте входящие в комплект кабели Audio/Video (AV) и S-Video.
Желтый: не
подключен
Установите в
положение Y/C
Переходник кабеля
(входит в комплект)
Желтый: не
подключен
* При подключении кабелей откройте эту крышку.
Крышка разъемов*
Белый ко
входу AUDIO
Кабель S-Video
(входит в комплект)
C. Подключение к телевизору или видеомагнитофону, снабженному входным
разъемом S-VIDEO IN и/или AV (тип RCA) (только GR-SXM46/SXM26/SX41/SX21)
Используйте входящие в комплект кабели Audio/Video (AV) и S-Video.
Желтый к
выходу Video
Белый к
выходу Audio
Кабель AV
(входит в комплект)
Кабель AV
(входит в комплект)
Теле-
визор
Видеомагнитофон
К телевизору или
видеомагнитофону
Теле-
визор
Видеомагнитофон
К телевизору или
видеомагнитофону
Eсли не используется
кабель S-Video
p
(
)
[
