ВИДЕОВОСПРОИЗВЕДЕНИЕ

В

ИДЕОЗАПИСЬ И

ВОСПРОИЗВЕДЕНИЕ

●

П

оявляется индикация “ПОИСК ПУСТЫХ

МЕСТ”, и видеокамера автоматически

начинает поиск в прямом направлении или

обратном направлении, а затем

останавливается в точке, которая расположена

приблизительно на 3 секунды раньше, чем

обнаруженный пустой участок.

●

Чтобы отменить поиск пустого промежутка на

полпути, нажмите кнопку

8

.

ПРИМЕЧ

АНИЯ:

●

Перед началом поиска пустого промежутка,

если текущим положением является пустой

участок, то видеокамера выполняет поиск в

обратном направлении. Если текущим

положением является записанный участок, то

видеокамера выполняет поиск в прямом

направлении.

●

Если во время поиска пустого промежутка

достигается начало или конец ленты,

видеокамера автоматически останавливается.

●

Пустой участок, который короче, чем 5 секунд

ленты, не может быть обнаружен.

●

Обнаруженный пустой участок может быть

расположен между записанными сценами.

Перед тем, как Вы начнете запись, убедитесь,

что после пустого участка нет записанных сцен.

A

Черный к S-VIDEO IN (Подсоедините, если
Ваш ТВ/ВКМ имеет разъемы входа
S-VIDEO IN и A/V. В этом случае нет
необходимости подсоединять желтый
видео кабель.)

B

Желтый к VIDEO IN (Подсоедините, если
Ваш ТВ/ВКМ имеет только разъемы входа
A/V.)

C

Красный к AUDIO R IN**

D

Белый к AUDIO L IN**

*

Если Ваш ВКМ имеет гнездо SCART,
используйте прилагаемый переходник
кабеля.

** Не требуется для просмотра только стоп-

кадров.

ПРИМЕЧАНИЯ:

●

Установите переключатель выбора видео
выхода на переходнике кабеля в нужное
положение:

Y/C:

Когда подсоединяете к ТВ или к ВКМ,

который может принимать сигналы Y/C и
использует кабель S-Video.

CVBS:

Когда подсоединяете к ТВ или к ВКМ,

который не может принимать сигналы Y/C и
использует кабель аудио/видео.

●

Кабель S-Video является дополнительным.

Обязательно используйте YTU94146A S-

Video кабель. Относительно его наличия

проконсультируйтесь в Техническом центре

JVC, описание которого приведено на листе,

вложенном в упаковку. Убедитесь в том, что

конец с фильтром с сердечником

подсоединяется к видеокамере. Фильтр с

сердечником уменьшает помехи.

1

Убедитесь, что все аппараты выключены.

2

Подсоедините видеокамеру к ТВ или к

ВКМ, как показано на рисунке.

Если используется ВКМ

, перейдите к

пункту

3

.

Если нет

, перейдите к пункту

4

.

3

Подсоедините выход ВКМ ко входу ТВ,

обращаясь к инструкции по эксплуатации
Вашего ВКМ.

4

Включите видеокамеру, ВКМ и ТВ.

5

Установите ВКМ в режим входа AUX, и

установите ТВ в режим VIDEO.

6

Начните воспроизведение на

видеокамере. (

墌

стр. 22)

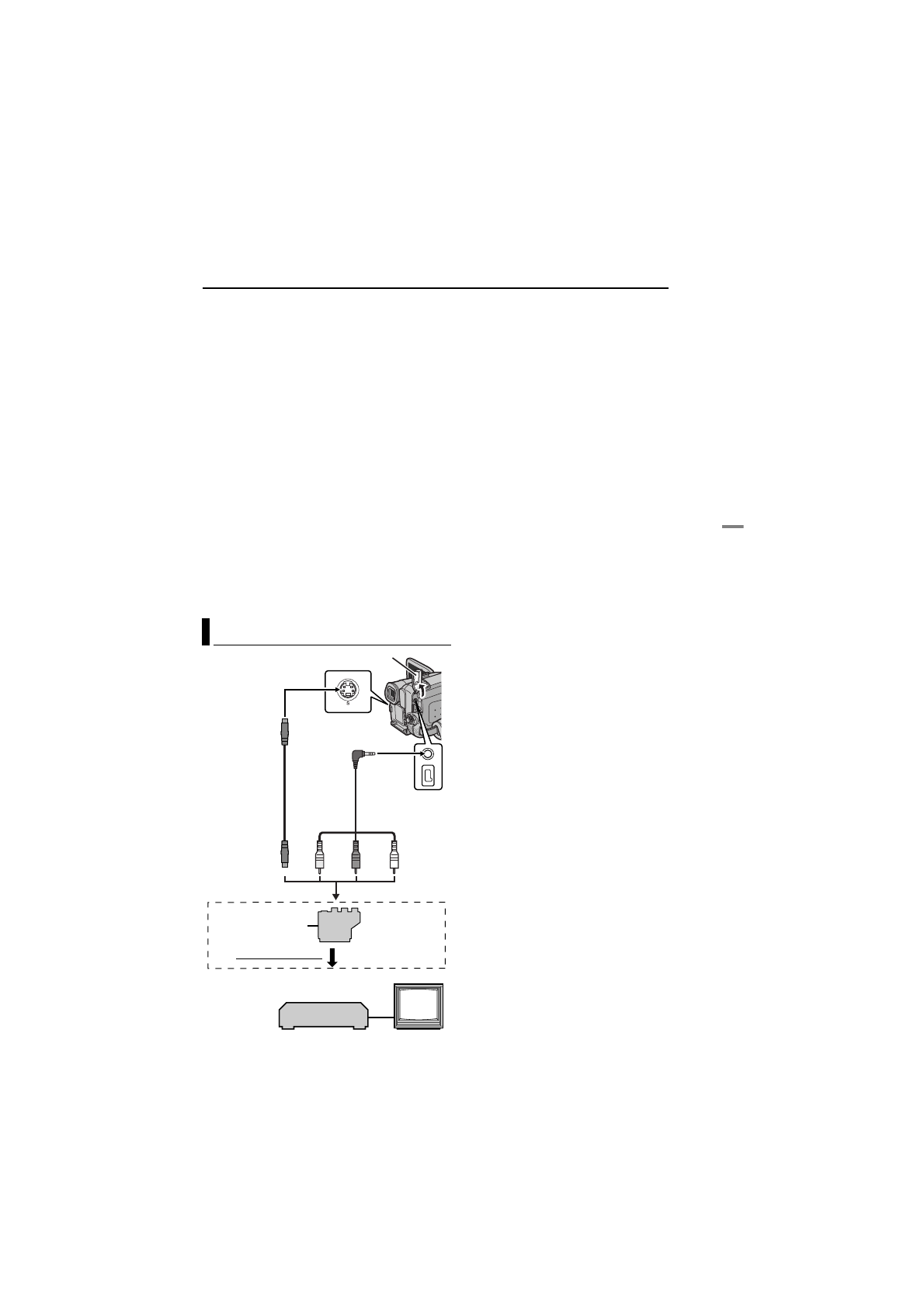

Подсоединение к ТВ или к ВКМ

2

4

1

3

ТВ

ВКМ

Откройте крышку.

К гнезду AV

К ТВ или к ВКМ

Переключатель

видео выхода

“Y/C”/“CVBS”

Переходник

кабеля*

Кабель AV

(прилагается)

Кабель S

(дополнител

ьная)

К гнезду S
