Подсоединение к телевизору или видеомагнитофону
Вн
еш
н
и
е с
о
ед
и
н
ен
и
я
55
R
Вн еш ние соедин ен ия
Подс оедине ние к те ле визору или видеома гн итофону

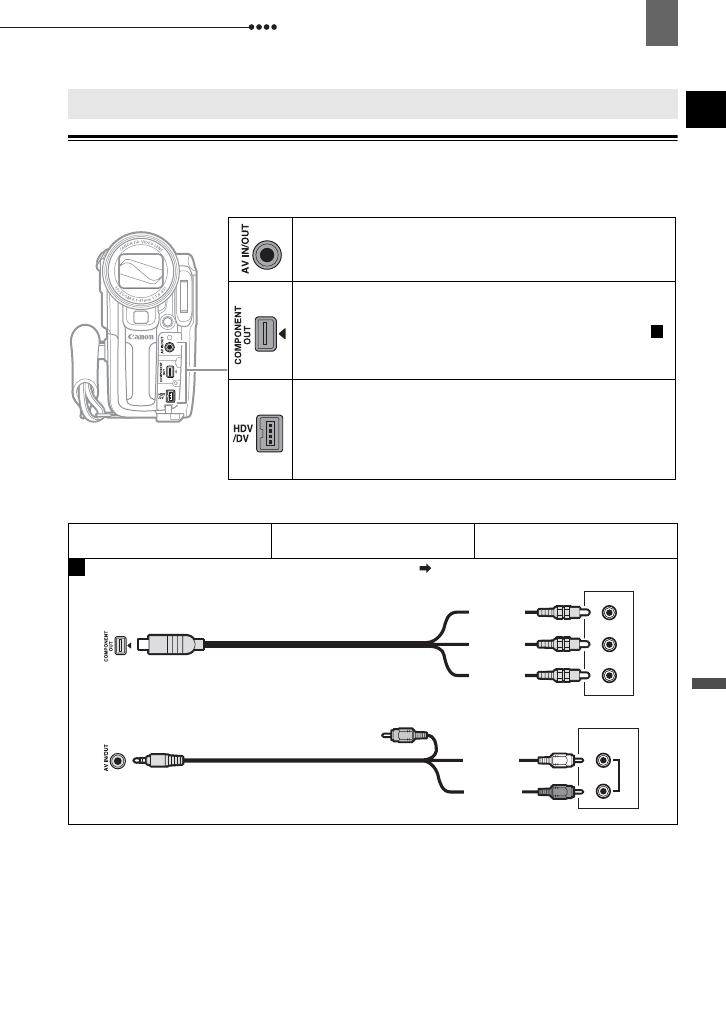

Схемы подключения
Перед выполнением соединений выключите все устройства; ознакомьтесь также с руководством
пользователя подсоединяемого устройства.
Подсоединение к телевизору или видеомагнитофону
Для доступа откройте
крышку разъемов.
Разъем AV IN/OUT
Разъем COMPONENT OUT
Разъем компонентного видеосигнала предназначен только
для видеосигналов. При использовании соединения типа
не забудьте подсоединить аудиосигналы с помощью разъема
AV IN/OUT.
Разъем HDV/DV
• Проверьте тип и ориентацию разъема и убедитесь в правиль-
ности подключения DV-кабеля.
• Используйте дополнительно приобретаемый DV-кабель
CV-150F (4-4 контакта) или CV-250F (4-6 контактов).
1
Телевизоры высокой четкости (HDTV)
Разъем на видеокамере
Соединительный кабель
Разъем на подключенном
устройстве
Pr/Cr
Pb/Cb
Y
1
AUDIO
R
L
Исходящее соединение (направление передачи сигнала
) к телевизору HDTV с входными
разъемами компонентного видеосигнала.
Красный
Зеленый
Синий
Белый
Красный
Компонентный кабель CTC-100
(входит в комплект поставки)
Стереофонический видеокабель STV-250N
(входит в комплект поставки)
