63
В
неш
ни
е с
оед
ин
ен
ия
По
дсо
единение к т
елев
изо
ру
ил
и в
идео
м
агнит
офон
у
R

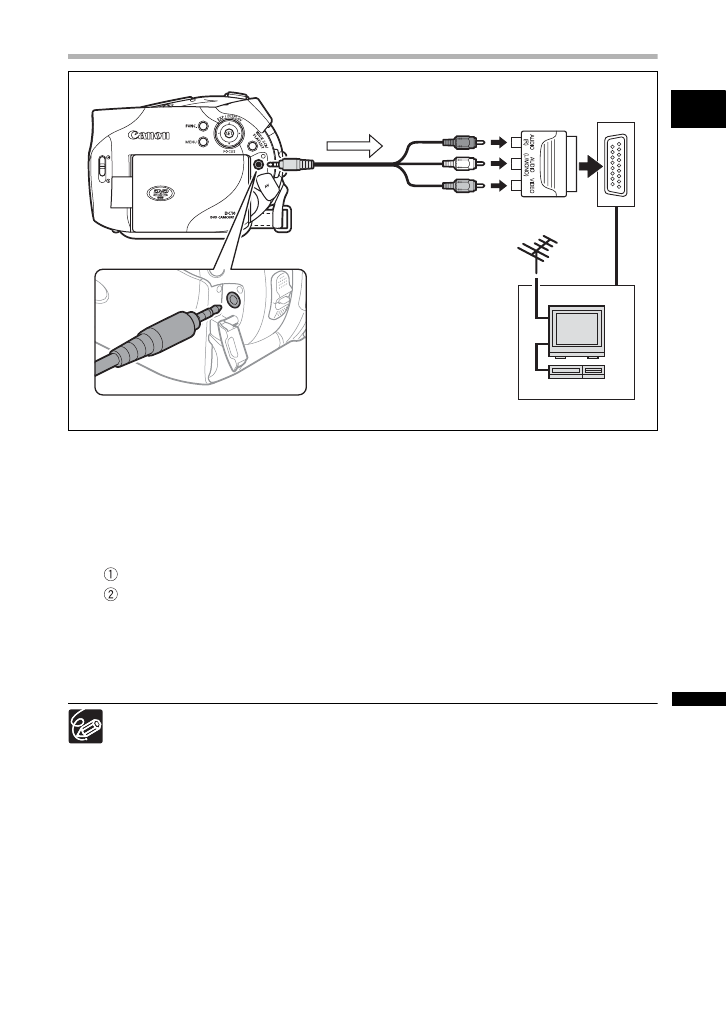

Схема подключения: телевизоры с разъемом SCART
1. Перед началом подключения выключите все устройства.
2. Подключите стереофонический видеокабель STV-250N к разъему AV видеокамеры
и к разъемам телевизора/видеомагнитофона.
• Телевизоры без разъема SCART: подсоедините белый штекер к белому аудиоразъему L (левый),
красный штекер к красному аудиоразъему R (правый) и желтый штекер к желтому разъему VIDEO.
• Телевизоры с разъемом SCART:
Вставьте адаптер PC-A10 SCART в разъем на телевизоре или видеомагнитофоне.
Посоедините стереофонический видеокабель к разъемам адаптера SCART: белый штекер
к разъему AUDIO (L) (левый), красный штекер к разъему AUDIO (R) (правый) и желтый штекер
к разъему VIDEO.
3. На телевизоре: установите переключатель входа в положение VIDEO. На видео-
магнитофоне: установите переключатель входа в положение LINE (IN).
¯
Для питания видеокамеры рекомендуется использовать компактный блок питания.
¯
Входящий в комплект поставки адаптер SCART PC-A10 предназначен только для вывода
сигнала.
Адаптер SCART PC-A10
Стереофонический
видеокабель STV-250N
(входит в комплект поставки)
Откройте крышку разъемов
Направление
передачи сигнала
