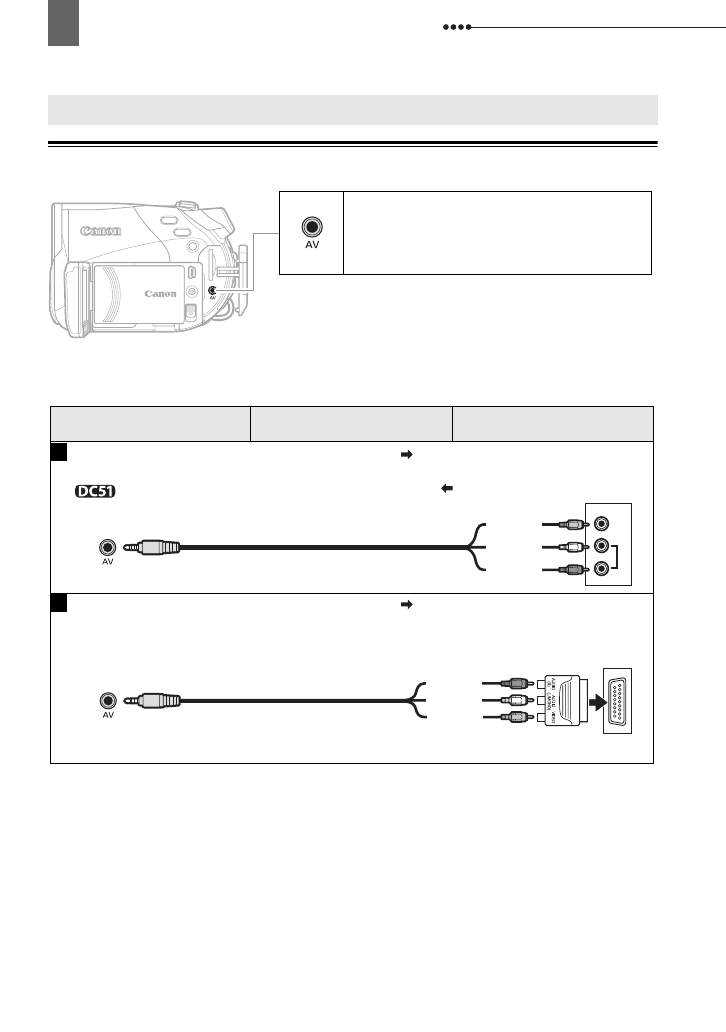

Подсоединение к телевизору или видеомагнитофону
78
Внешние соединения
Подсоединение к телевизору или видеомагнитофону
Схемы подключения
.
Подсоединение к телевизору или видеомагнитофону
Разъем AV
Когда к видеокамере подключен стереофони-
ческий видеокабель STV-250N, встроенный
громкоговоритель видеокамеры отключается.
Для доступа откройте
крышку разъемов
Разъем на видеокамере
Соединительный кабель
Разъем на подключенном
устройстве
1
VIDEO
AUDIO
R
L
Исходящее соединение (направление передачи сигнала
) к телевизору или видеомагнитофону
с разъемами AV.
Входящее соединение (направление передачи сигнала
) от телевизора, видеомагнито-
фона или другого источника аналогового видеосигнала с разъемами AV.
Стереофонический видеокабель STV-250N
(входит в комплект поставки)
Желтый
Белый
Красный
2
Исходящее соединение (направление передачи сигнала
) к телевизору или видеомагнитофону
с разъемом SCART.
Сначала подсоедините адаптер SCART к разъему SCART телевизора или видеомагнитофона, затем
подсоедините стереофонический видеокабель STV-250N к адаптеру.
Стереофонический видеокабель STV-250N
(входит в комплект поставки)
Желтый
Белый
Красный
Адаптер SCART
(приобретается отдельно)
