101
В
неш
ни
е с
оед
ин
ен
ия
Подсое
ди
нен
ие к
т
елевизор
у или
видеома
гни
то
фон
у
R

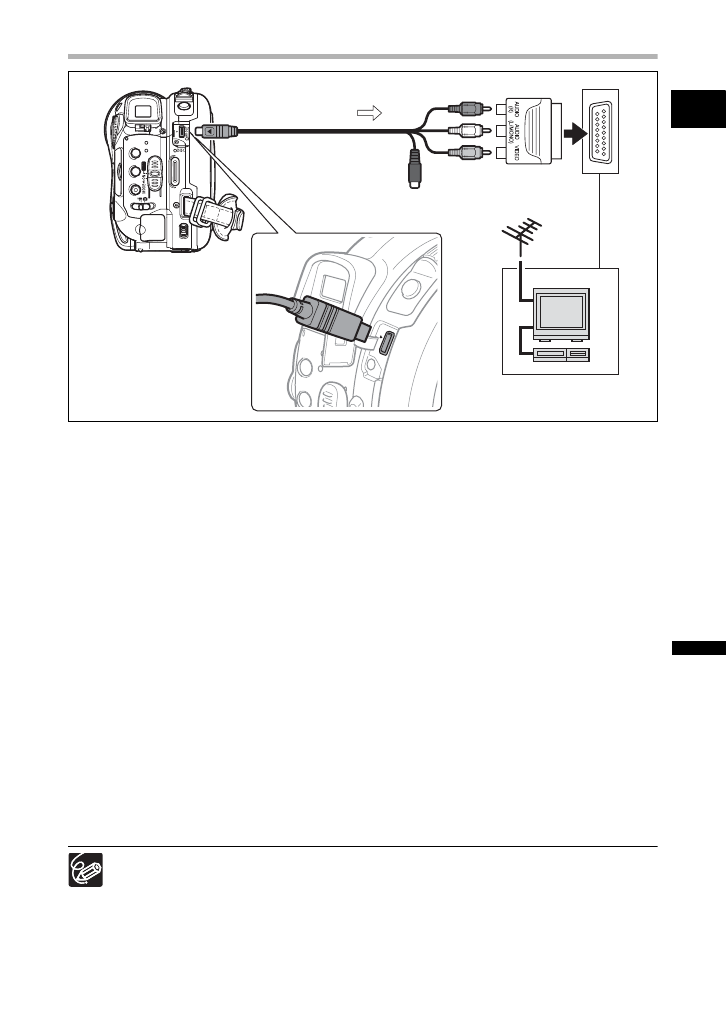

Схема подключения (телевизоры с разъемом SCART)
1. Перед началом подключения выключите все устройства.
Телевизоры без разъема SCART:
2. Подключите универсальный кабель MTC-100 к разъему AV OUT видеокамеры
и к аудио- и видеоразъемам телевизора или видеомагнитофона.
• Подключите белый штекер к белому аудиоразъему L (левый), а красный штекер – к красному
аудиоразъему R (правый).
• Если телевизор или видеомагнитофон оснащен входом S-VIDEO, подключите черный штекер
к разъему S-VIDEO и не подключайте желтый штекер. В противном случае подключите желтый
штекер к желтому видеоразъему (VIDEO).
Телевизоры с разъемом SCART:
2. Установите адаптер SCART PC-A10 на разъем телевизора или видеомагнитофона,
затем подсоедините универсальный кабель MTC-100 к разъему AV OUT видео-
камеры и к разъемам адаптера SCART.
Подсоедините белый штекер к белому аудиоразъему L (левый), красный штекер к красному
аудиоразъему R (правый) и желтый штекер к желтому разъему VIDEO.
3. При подключении к телевизору установите переключатель входа в положение
VIDEO. При подключении к видеомагнитофону установите переключатель входа
в положение LINE.
¯
Для питания видеокамеры рекомендуется использовать компактный блок питания.
¯
Телевизоры с разъемом S-Video обеспечивают более высокое качество изображения.
¯
Входящий в комплект поставки адаптер SCART PC-A10 предназначен только для вывода
сигнала.
Универсальный кабель MTC-100
(входит в комплект поставки)
Адаптер SCART
PC-A10
Направление
передачи сигнала
Откройте крышку разъемов
