13

8. СБОРКА

Виброплита поступает с завода - изгото-

вителя в практически собранном состоя-

нии.  Для  окончательной  сборки  требует-

ся установить рабочую рукоятку.
Для этого выполните следующее:
1.  Совместите  отверстия  в  нижней  ча-

сти  3  и  верхней  части  4  рабочей  ру-

коятки и вставьте с внутренней сторо-

ны  рукоятки  в  эти  отверстия  болты  1

(Рис. 2).

2.  С  внешней  стороны  установите  пло-

ские  шайбы  и  закрутите  гайки  -  ба-

рашки 2 до упора (Рис. 2).

1

2

2

4

5

6

3

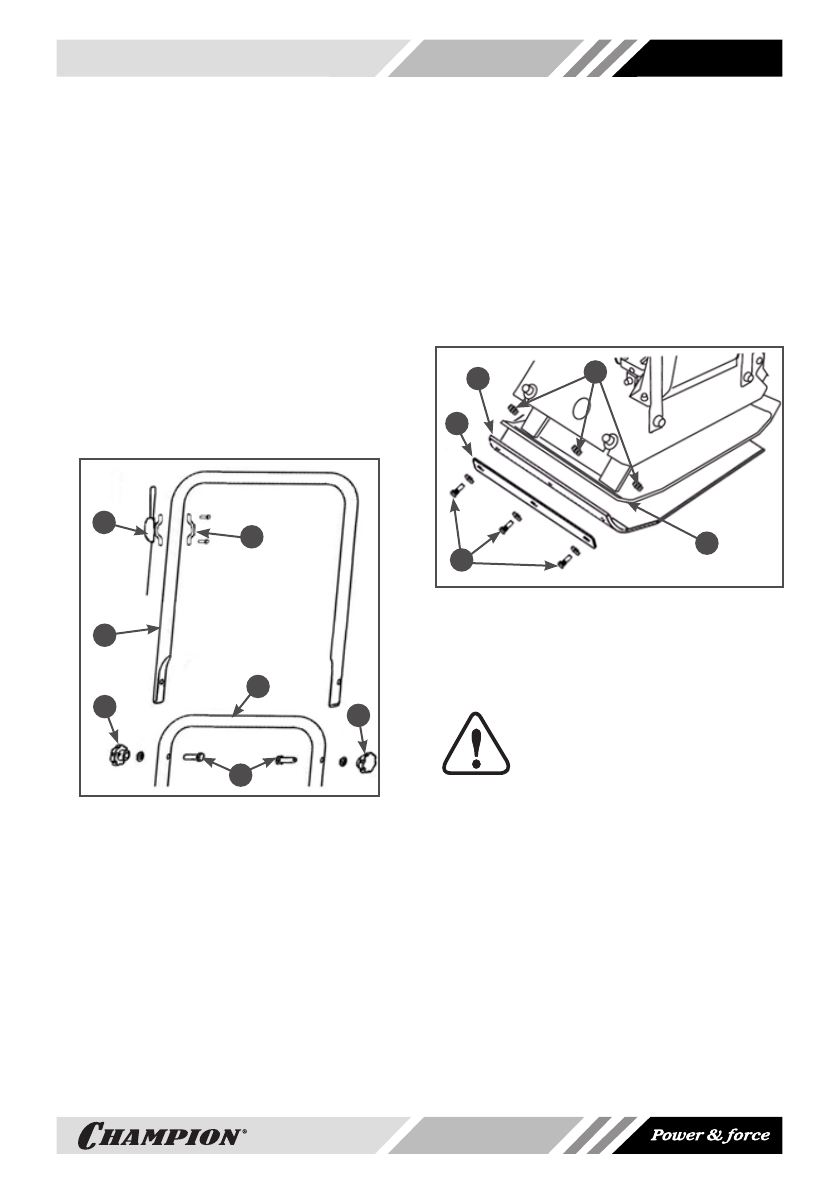

Рис. 2 Установка рабочей рукоятки

1. Болт

2. Гайка с плоской шайбой

3. Рукоятка рабочая нижняя часть

4. Рукоятка рабочая верхняя часть

5. Рычаг газа с тросом

6. Скоба крепления рычага газа с крепежом

3.  Установите  рычаг  газа  с  тросом  5  на

рабочую  рукоятку  и  закрепите  его  с

помощью скобы крепления 6 и крепе-

жа (Рис. 2).

Если Вам необходимо выполнить работу

по  уплотнению  материалов  дорожного

покрытия  из  тротуарной  плитки,  брус-

чатки,  плитняка  установите  резиновый

коврик.  Это  предотвратит  повреждение

поверхности.
Закрепите коврик на виброплите, как по-

казано  на  Рис.  3.  Совместите  отверстия

в виброплите, коврике и прижимной пла-

стине.  Закрепите  коврик  3  с  помощью

болтов  1,  прижимной  пластины  2  и  гаек

4 (Рис. 3).

3

5

2

1

4

Рис. 3 Установка резинового коврика

1. Болт с плоской шайбой (3 шт.)

2. Пластина прижимная

3. Коврик резиновый

4. Гайка (3 шт.)

5. Плита рабочая

ВНИМАНИЕ!

Не  используйте  резиновый

коврик  при  уплотнении  песка,

гравия (в том числе крупного),

битумно-гравийной  смеси  (средней  и

мелкой  зернистости).  Если  Вам  пред

-

стоит  выполнение  работ  по  уплотне

-

нию  данных  материалов  -  снимите  ре

-

зиновый  коврик  с  рабочей  плиты.  Это

существенно продлит срок его службы.
