18

РЭ МК_А

 (S)

(Редакция 1

9.2) 2016

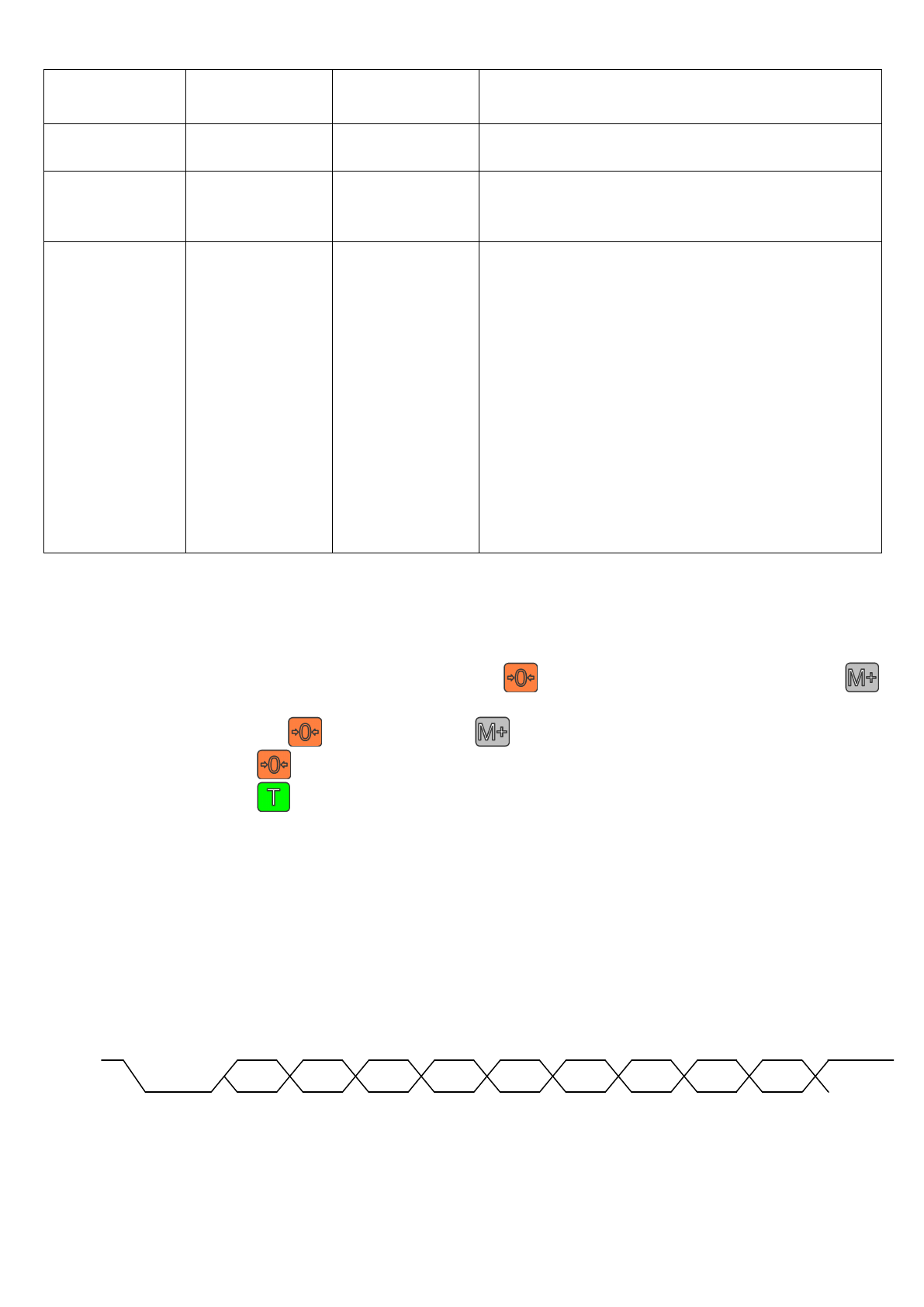

Табл.

8.1

Параметр

Наименование

параметра

Возможные

значения

Примечание

Звуковой

сигнал

Sound

On; OFF

Включение / отключение

звукового сигнала

Яркость

подсветки

LIGHt

0; 1; 2; 3

В  весах  МК_А11  регулирование

яркости

подсветки

.

0 -

подсветка отключена, 3

-

максимальная

Режим

энергосбере-

жения

EnErGY

On; OFF

В весах, МК_А

20:

On  -

гашение  индикации,  если  в  течение

20

секунд  не  производилось  взвешивания  то-

вара и не нажимались кнопки клавиатуры

В весах

МК_А11

/

МК_А

21:

On  -

при работе от аккумулятора, автомати-

ческое  гашение  подсветки

/

гашение  инди-

катора,

если  в  течение

2

0  секунд  не  произ-

водилось  взвешивания  товара  и  не  нажима-

лись кнопки клавиатуры


OFF -

отключение

режима

9

Описание интерфейса

Весы  оснащены  последовательным  интерфейсом  RS

-

232  и  поддерживают  три  прото-

кола обмена

для связи с компьютером: №2, №3 и 1С.

Установка номера протокола осуществляется следующим образом:

-

во время прохождения теста нажать кнопку

и, удерживая ее, нажать кнопку

.

Удерживать кнопки до появления сообщения «Int  №» (№

-

номер протокола), после чего

отпустить сначала кнопку

, а затем кнопку

;

-

нажатием кнопки

установить требуемый номер протокола;

-

нажатием кнопки

вернуться в тест.

Протокол № 2

Протокол  обеспечивает  двухстороннюю  передачу  данных  со  скоростью  обмена  4800

бод. Прием и передача байта осуществляется через универсальный асинхронный приемо-

передатчик последовательным потоком 11 бит (Рис.

9.1):

-

1 стартовый бит;

-

8 бит данных (D0

÷D7);

-

1 бит контроля по паритету (по четности)(P);

-

1 стоповый бит.

Рис.

9.1 -

Диаграмма приема/передачи байта

START

STOP

D0

D1

D2

D3

D4

D5

D6

D7

Р
