Cas WTM-300 - Инструкция по эксплуатации - Страница 9

9

соединительной

коробке

  (

причиной

может

быть

конденсация

или

попадание

воды

.

В

случае

наличия

влаги

высушите

или

замените

необходимые

компоненты

).

-

Значение

сопротивления

,

измеренное

между

положительным

и

отрицательным

сигнальными

контактами

,

должно

быть

равным

или

приблизительно

равным

указанному

в

документации

датчика

 (

параметр

 «

выходное

сопротивление

»).

-

Значение

сопротивления

,

измеренное

между

положительным

и

отрицательным

выходными

контактами

,

должно

быть

равным

или

приблизительно

равным

указанному

в

документации

датчика

 (

параметр

 «

входное

сопротивление

»).

-

Значение

сопротивления

между

экранирующим

кабелем

и

любым

из

контактов

датчика

 ,

а

также

между

любым

из

контактов

датчика

и

корпусом

датчика

,

должно

быть

не

ниже

 20

МОм

 (

мегаом

).

Измерение

напряжения

весовых

датчиков

 (

используя

цифровой

мультиметр

):

-

Извлеките

тестируемый

датчик

из

под

контейнера

или

поднимите

поддерживающую

контейнер

платформу

-

Убедитесь

в

том

,

что

напряжение

между

контактами

датчика

составляет

 5 Vdc +/- 3%.

-

Произведите

измерение

сигнала

напряжения

между

положительным

и

отрицательным

контактами

при

помощи

тестера

.

Значение

должно

находиться

в

пределах

от

 0

до

 0,5

мВ

 (

милливольт

).

-

Установите

груз

на

датчик

.

При

этом

значение

напряжения

должно

возрастать

.

ЕСЛИ

ОБОРУДОВАНИЕ

НЕ

УДОВЛЕТВОРЯЕТ

ХОТЯ

БЫ

ОДНОМУ

ИЗ

ВЫШЕУКАЗАННЫХ

УСЛОВИЙ

,

ОБРАТИТЕСЬ

В

СЛУЖБУ

ТЕХНИЧЕСКОЙ

ПОДДЕРЖКИ

ДАННОГО

ОБОРУДОВАНИЯ

.

2.6

ТЕСТИРОВАНИЕ

СВЯЗИ

С

ДАТЧИКОМ

(

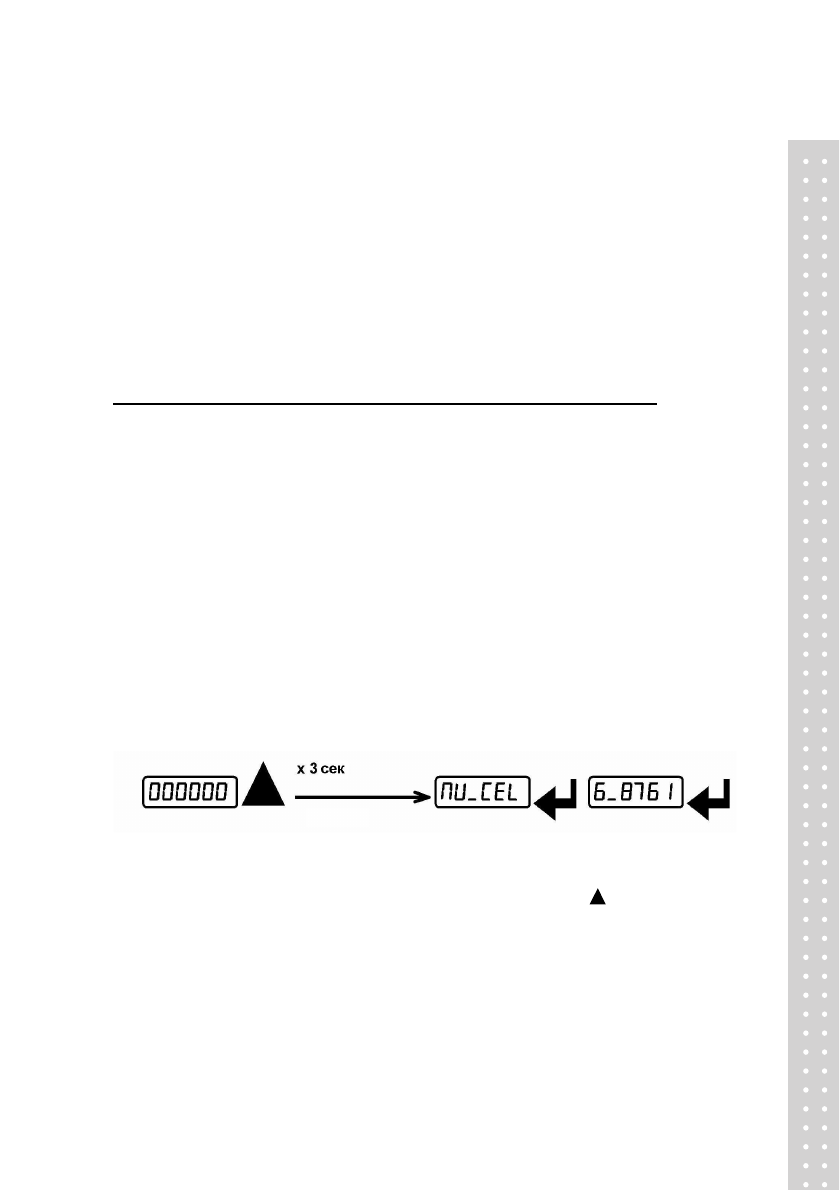

БЫСТРЫЙ

ДОСТУП

)

Находясь

в

режиме

взвешивания

,

нажмите

и

удерживайте

кнопку

в

течение

  3

секунд

;

на

дисплее

появится

ответный

сигнал

весовых

датчиков

,

выраженный

в

мВ

с

четырьмя

десятичными

знаками

.

2.7

ЭЛЕКТРИЧЕСКИЕ

СОЕДИНЕНИЯ

-

Рекомендуется

заземлить

отрицательный

полюс

питания

.

-

Допускается

подключение

до

 8

датчиков

 (350

Ом

)

-

Для

 4-

проводных

датчиков

,

переключатель

между

 EX-

и

 REF- ,

а

также

между

 EX+

и

REF+.
