16
5.
УСТАНОВКА
И
ПОДКЛЮЧЕНИЕ
5.1
ПОДКЛЮЧЕНИЕ
ВЕСОВОГО
ДАТЧИКА

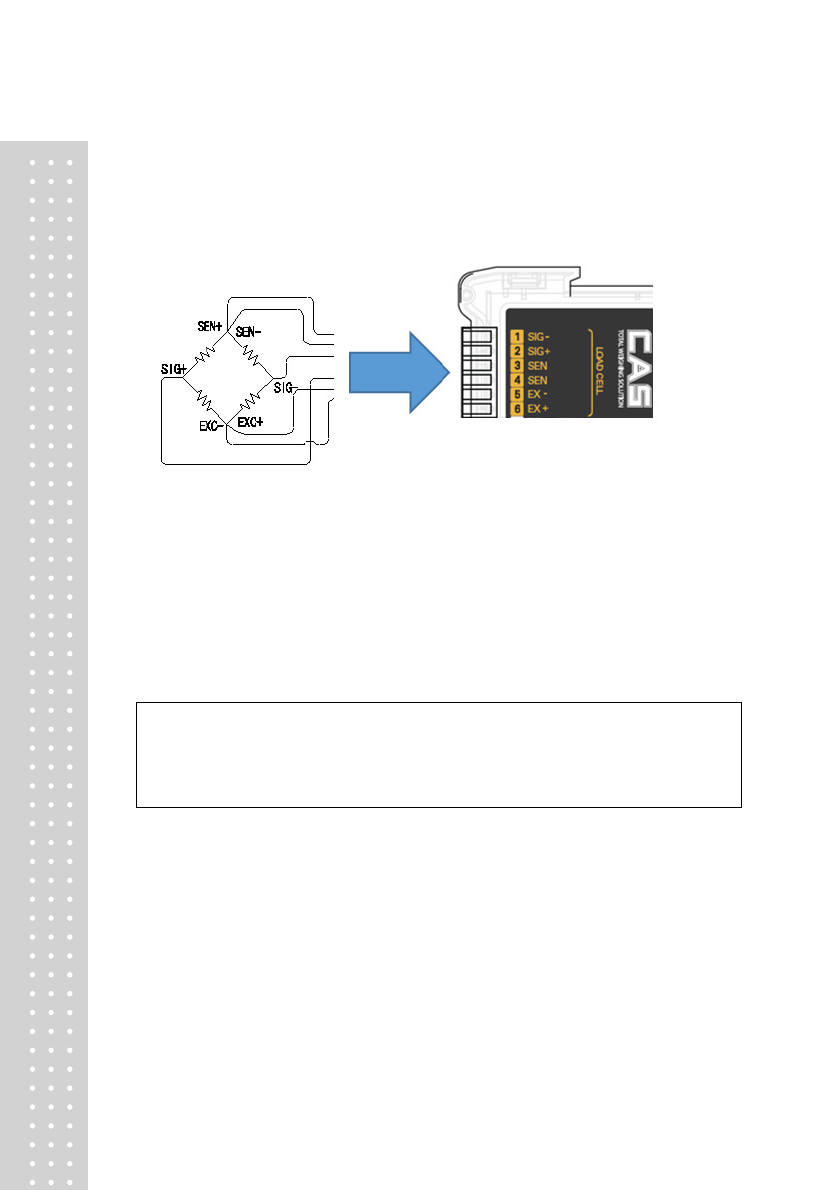

Подключите
кабель
весового
датчика
к
блоку
контактов
WTM
Весовой
датчик
(6
проводов
)
Примечание
1.
При
использовании
4-
проводного
подключения
датчика
подсоедините
контакт
EX+
к
контакту
SEN+,
а
контакт
EX- -
к
контакту
SEN-.
Примечание
2.
К
прибору
WTM
можно
одновременно
подключить
не
более
8
весовых
датчиков
(
с
сопротивлением
датчика
до
350
Ω
)
*
Отношение
выходной
и
входной
чувствительности
весового
датчика
.
Входная
чувствительность
прибора
составляет
0,3
мкВ
/
деление
или
более
.
Следующее
уравнение
описывает
общий
принцип
расчета
.
Пример
:
Количество
датчиков
: 4
шт
.
Максимальная
нагрузка
весового
датчика
: 500
кг
Макс
.
выходной
сигнал
датчика
: 2
мВ
/
В
Цена
деления
: 0.1
кг
Напряжение
питания
весового
датчика
: 10
В
(= 10 000
мВ
)
Согласно
уравнению
выше
(10000
мВ
* 2
мВ
* 0.1
кг
)/(500
кг
* 4) = 1
≥
0.3
мкВ
Учитывая
,
что
вычисленное
значение
превышает
0.3
мкВ
,
дизайн
весовой
системы
допустим
.
Примечание
.
Проверить
показания
АЦП
можно
в
тестовом
режиме
TEST 3.
5.2
РЕКОМЕНДАЦИИ
ПО
УСТАНОВКЕ
ПРИБОРА
Подаваемое
на
датчик
напряжение
x
Выходное
напряжение
датчика
x
Цена
деления
0.3
мкВ
≤
----------------------------------------------------------------------------------------------
--
Максимальная
нагрузка
датчика
x
Количество
датчиков
