СБОРКА
ВЕСОВ
СО
СТОЙКОЙ
При
помощи
винтов
,
входящих
в
комплект
поставки
,
соедините
крепление
индикатора
с
самим
индикатором
.
Проденьте
шнур
в
стойку
и
вставьте
его
в
гнездо
индикатора
.
Закрепите
заземляющий
провод
на
стойке
или
на
платформе
весов
(
крепление
заземляющего
провода
зависит
от
модели
весов
).
Закрепите
стойку
в
гнезде
при
помощи
2-
х
винтов
,
используя
6-
ти
гранный
ключ
,
входящий
в
комплект
поставки
(
см
.
вид
1,
рисунок
5.2).
Примечание
.
При
установке
стойки
в
гнездо
крепления
и
в
крепление
индикатора
следите
,
чтобы
не
пережать
шнур
индикатора
острыми
краями
металлической
стойки
.
Спрячьте
провод
,
выходящий
наружу
,
в
стойку
(
см
.
вид
2
и
3,
рисунок
5.2).
Установите
весы
на
ровную
поверхность
.
Проверьте
уровень
весов
и
при
необходимости
отрегулируйте
его
,
вращая
регулировочные
опоры
-
винты
и
контролируя
положение
воздушного
пузырька
в
ампуле
уровня
.

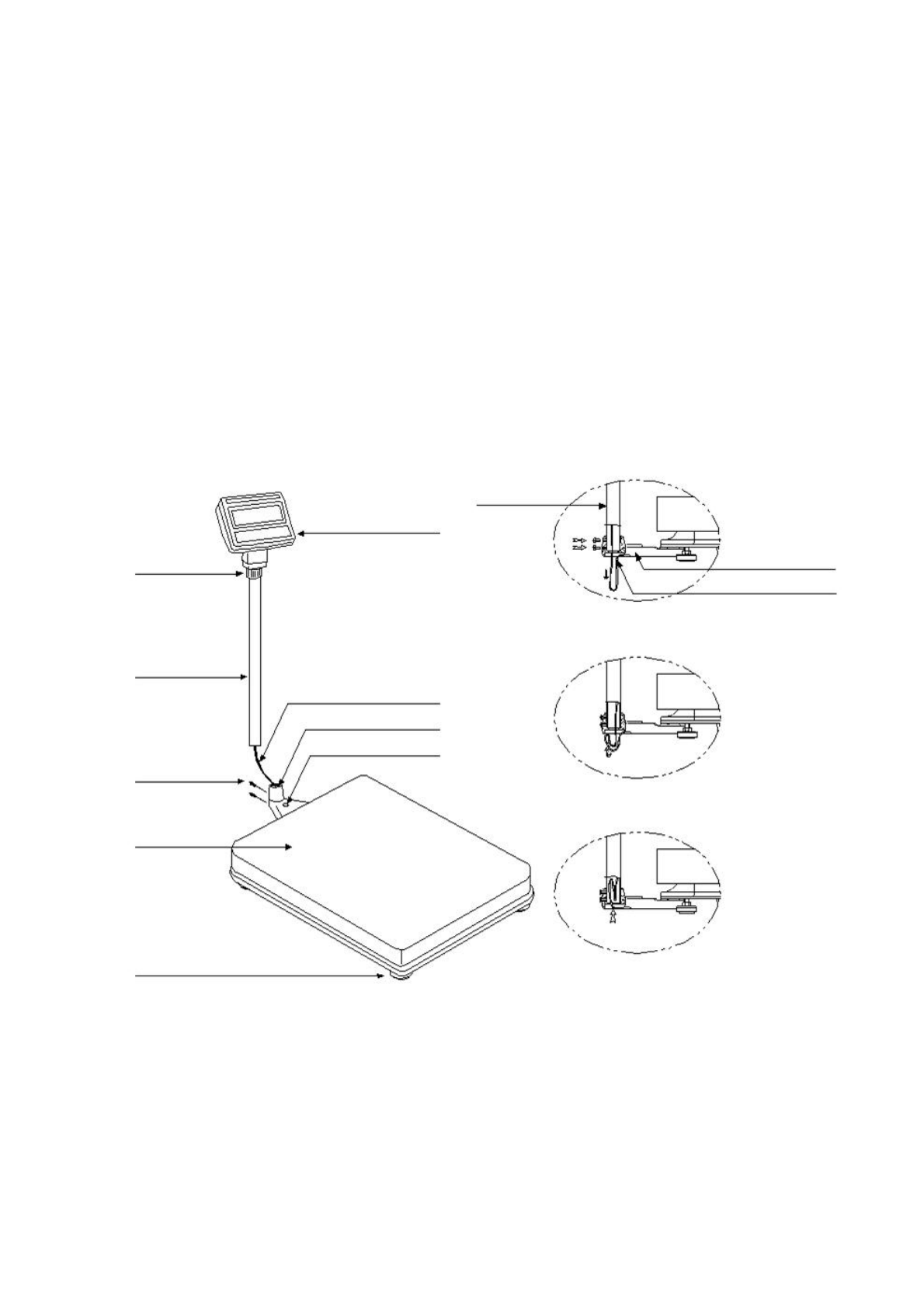

Рисунок
5.2 –
Схема
сборки
весов
со
стойкой
КРЕПЛЕНИЕ
ИНДИКАТОРА
СТОЙКА
ИНДИКАТОР
ТРУБА
СТОЙКИ
КРЕПЛЕНИЕ
СТОЙКИ
КРЕПЛЕНИЕ
СТОЙКИ
УРОВЕНЬ
ШНУР
ВЕСОИЗМЕРИТЕЛЬНО
О А
КА
ШНУР
ВЕСОИЗМЕРИТЕЛЬНОГО
ДАТЧИКА
РЕГУЛИРОВОЧНЫЕ
ОПОРЫ
-
ВИНТЫ
ПЛАТФОРМА
ВИД
1
ВИД
2
ВИД
3
ВИНТ
(
М
6
х
12)
