selected  with  the  button  (24)  and  indicated  with  the

indicators (21) «LOW, MID, HIGH».

–

«NATURE» - natural wind, the «SLP» indicator (19) is

off;  natural  wind  imitation  mode,  the  air  flow  speed

is  chaotically  changing:  from  soft  breeze  to  strong

gust of wind.

–

«SLEEP»  -  calming  wind,  the  «SLP»  indicator  (19)

glows  green;  the  air  flow  speed  is  changing  in

cycles, constantly increasing and decreasing.

–

«NORMAL»  – simple ventilation, the «SLP» indicator

(19)  glows  red;  the  blades  rotation  speed  mode  is

selected  with  the  button  (24)  and  indicated  with  the

indicators (21) «LOW, MID, HIGH».

•

To switch the fan off press the «ON/OFF» button (25).

•

You may change the position of the motor unit (9) of the

fan in accordance with the required air flow angle in the

vertical  position,  the  fan  slope  angle  is  set  manually.

To change the fan slope angle press with a slight effort

on  the  motor  unit  (9)  upwards  or  downwards.  Clicking

while the fan is being tilted is normal.

•

Insert  the  power  plug  into  the  socket,  you  will  hear  a

sound signal.

•

Press  the  «ON/OFF»  button  (28)  on  the  remote  con-

trol  (26),  the  air  flow  mode  indicator  (19)  «SLP»  (red)

and  the  blades  rotation  speed  indicator  (21)  «LOW»

will  light  up  on  the  control  panel  (10),  and  the  fan  will

start operating.

•

By pressing the «SPEED» button (30) again you may set

the  required  blades  rotation  speed  of  the  fan,  the  light

indicators  (19)  on  the  control  panel  (10)  inform  about

the selected speed:

–

«LOW» – low air flow speed

–

«MID» – medium air flow speed

–

«HIGH» – high air flow speed.

•

Press the «OSC» button (31) on the remote control (26)

to  switch  the  90°  oscillation  operation  mode  of  the

fan  on,  the  indicator  (18)  will  light  up  on  the  control

panel (10). To switch this function off or to set the unit

body  rotation  in  the  desired  direction  press  the  «OSC»

button (31) again.

•

Consequently  press  the  «MODE»  button  (29)  on

the  remote  control  (26)  to  select  the  air  flow  mode.

You may choose three operation modes, the operation

modes are indicated with a change of the «SLP» indica-

tor’s (19) color on the control panel (10):

–

«NORMAL»  –  simple  ventilation,  the  «SLP»  indica-

tor  (19)  glows  red;  the  blades  rotation  speed  mode

is  selected  with  the  button  (30)  and  indicated  with

the  indicators  (21)  «LOW,  MID,  HIGH»  on  the  con-

trol panel (10).

–

«NATURE» – natural wind, the «SLP» indicator (19) is

off;  natural  wind  imitation  mode,  the  air  flow  speed

is  chaotically  changing:  from  soft  breeze  to  strong

gust of wind.

–

«SLEEP»  –  calming  wind,  the  «SLP»  indicator  (19)

glows  green;  the  air  flow  speed  is  changing  in

cycles, constantly increasing and decreasing.

–

«NORMAL»  –  simple  ventilation,  the  «SLP»  indica-

tor  (19)  glows  red;  the  blades  rotation  speed  mode

is  selected  with  the  button  (30)  and  indicated  with

the  indicators  (21)  «LOW,  MID,  HIGH»  on  the  con-

trol panel (10).

•

Select  the  operation  time  of  the  automatic  switch-

off  timer  by  consequently  pressing  the  «TIMER»  but-

ton  (27)  on  the  remote  control  (26),  the  light  indica-

tors  (20)  on  the  control  panel  (10)  will  inform  about

the  set  operation  time.  You  can  set  the  fan  operation

time from 0.5 hours to 7.5 hours (with 0.5 hours setting

step).To  switch  the  timer  off  press  the  «TIMER»  but-

ton  (27)  repeatedly  until  all  the  indicators  (20)  on  the

control panel (10) go out.

•

To switch the fan off press the «ON/OFF» button (28).

Using the remote control (26)

To  use  the  remote  control  (RC)  (26)  open  the  battery

compartment  lid  (32)  and  insert  2  «AAA»  batteries  (not

supplied  with  the  unit)  into  the  battery  compartment

strictly following the polarity, close the battery compart-

ment lid (32).

If  you  do  not  use  the  unit  for  a  long  time,  remove  the

batteries  from  the  battery  compartment  of  the  remote

control (26).

Note:

–

Replace  the  batteries  in  the  remote  control  (26)  in

time,  to  avoid  damage  of  the  remote  control  (26)  do

not allow leaking of batteries.

–

Every  pressing  of  the  control  panel  (26)  buttons  is

accompanied by a sound signal.

•

Insert  the  power  plug  into  the  socket,  you  will  hear  a

sound signal.

•

Press  the  «ON/OFF»  button  (28)  on  the  remote  con-

trol  (26),  the  air  flow  mode  indicator  (19)  «SLP»  (red)

and  the  blades  rotation  speed  indicator  (21)  «LOW»

will  light  up  on  the  control  panel  (10),  and  the  fan  will

start operating.

•

By pressing the «SPEED» button (30) again you may set

the  required  blades  rotation  speed  of  the  fan,  the  light

indicators  (19)  on  the  control  panel  (10)  inform  about

the selected speed:

–

«LOW» – low air flow speed

–

«MID» – medium air flow speed

–

«HIGH» – high air flow speed.

•

Press the «OSC» button (31) on the remote control (26)

to  switch  the  90°  oscillation  operation  mode  of  the  fan

on,  the  indicator  (18)  will  light  up  on  the  control  panel

(10).  To  switch  this  function  off  or  to  set  the  unit  body

rotation  in  the  desired  direction  press  the  «OSC»  but-

ton (31) again.

•

Consequently  press  the  «MODE»  button  (29)  on  the

remote  control  (26)  to  select  the  air  flow  mode.  You

may  choose  three  operation  modes,  the  operation

modes are indicated with a change of the «SLP» indica-

tor’s (19) color on the control panel (10):

–

«NORMAL»  –  simple  ventilation,  the  «SLP»  indica-

tor  (19)  glows  red;  the  blades  rotation  speed  mode

is  selected  with  the  button  (30)  and  indicated  with

the  indicators  (21)  «LOW,  MID,  HIGH»  on  the  con-

trol panel (10).

–

«NATURE» - natural wind, the «SLP» indicator (19) is

off;  natural  wind  imitation  mode,  the  air  flow  speed

is  chaotically  changing:  from  soft  breeze  to  strong

gust of wind.

–

«SLEEP»  –  calming  wind,  the  «SLP»  indicator  (19)

glows  green;  the  air  flow  speed  is  changing  in

cycles, constantly increasing and decreasing.

–

«NORMAL»  –  simple  ventilation,  the  «SLP»  indica-

tor  (19)  glows  red;  the  blades  rotation  speed  mode

is  selected  with  the  button  (30)  and  indicated  with

the  indicators  (21)  «LOW,  MID,  HIGH»  on  the  con-

trol panel (10).

•

Select  the  operation  time  of  the  automatic  switch-off

timer  by  consequently  pressing  the  «TIMER»  button

(27)  on  the  remote  control  (26),  the  light  indicators

(20)  on  the  control  panel  (10)  will  inform  about  the  set

operation time. You can set the fan operation time from

0.5  hours  to  7.5  hours  (with  0.5  hours  setting  step).

To  switch  the  timer  off  press  the  «TIMER»  button  (27)

repeatedly  until  all  the  indicators  (20)  on  the  control

panel (10) go out.

•

To switch the fan off press the «ON/OFF» button (28).

MAINTENANCE AND CARE

•

Before  cleaning  the  fan  switch  it  off  by  pressing  the

«ON/OFF»  button  (25)  on  the  control  panel  (10)  or

the  «ON/OFF»  button  (28)  on  the  remote  control  (26)

and unplug it.

•

Do  not  use  abrasive  cleaners  and  solvents  to  clean

the unit.

•

Clean the motor unit (9) with a slightly damp cloth, and

then wipe it dry.

•

If you need to clean the blades (4), unscrew the nut on the

ring (3), remove the ring (3), remove the front grid (1), and

then wipe the blades with a slightly damp cloth.

•

Install the front grid (1) and the ring (3) back to its place.

•

You  may  clean  the  fan  blades  with  a  vacuum  cleaner

using a proper attachment.

•

Do not immerse the motor unit (9) of the fan into water

or  any  other  liquids.  Make  sure  that  no  liquids  get  into

the  motor  unit  (9)  of  the  fan  to  avoid  its  damage  and

prevent risk of electric shock.

Storage

–

Unplug the fan and clean it.

–

Disassemble the fan, if needed.

–

Remove  the  ring  (3),  the  front  grid  (1),

unscrew  the

blade clamp (2) by turning it clockwise

, remove the

blades  (4),  unscrew  the  fixing  nut  of  the  rear  grid  (5)

and remove the grid (6).

–

Unscrew the clamp (11) and remove the motor unit (9)

from the telescopic bar (12).

–

Unscrew  4  nuts  and  remove  the  telescopic  bar  (12)

from the supports (15).

–

Pack  the  fan  into  the  original  package  and  put  it  away

for storage in a dry cool place away from children.

DELIVERY SET

Motor unit – 1 pc.

Front grid – 1 pc.

Clamp ring with the screw and nut – 1 pc.

Blade clamp – 1 pc.

Blades – 1 pc.

Rear grid – 1 pc.

Telescopic bar with clamp and decorative

panel – 1 pc.

Supports – 2 pcs.

Screw – 4 pcs.

Remote control – 1 pc.

Instruction manual – 1 pc.

TECHNICAL SPECIFICATIONS

Power supply: 220-240 V ~ 50/60Hz

Maximum power: 55 W

Blades diameter: 40 cm (16»)

The manufacturer reserves the right to change the speci-

fications of the unit without a preliminary notification.

Service life of the fan is 3 years

Guarantee

Details  regarding  guarantee  conditions  can  be  obtained

from the dealer from whom the appliance was purchased.

The bill of sale or receipt must be produced when making

any claim under the terms of this guarantee.

2

3

STAND FAN VT-1949 W

The fan is intended for artificial ventilation of the room.

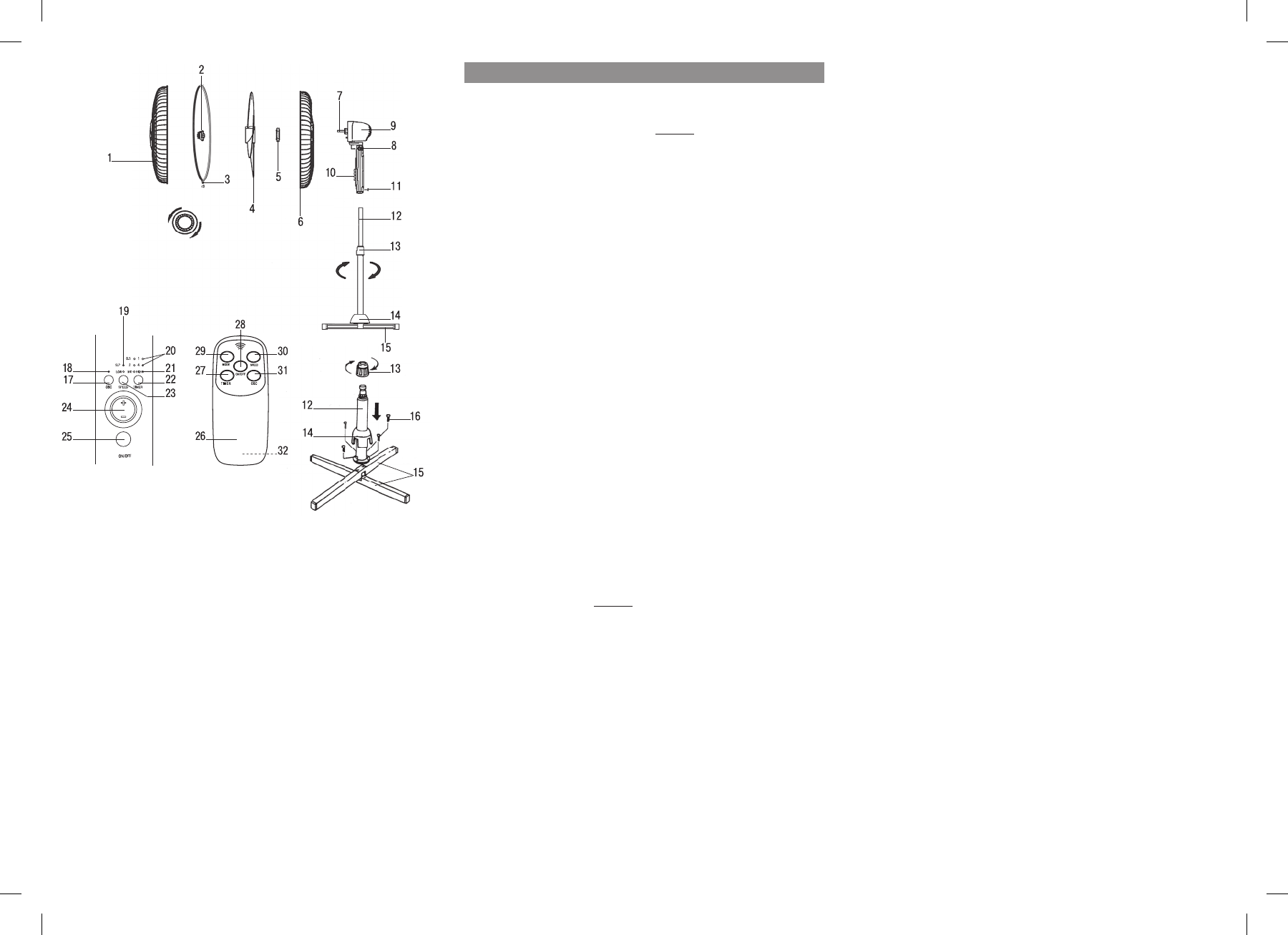

Description

1.  Front safety grid

2.  Blade clamp

3.  Clamp ring with screw and nut

4.  Blades

5.  Rear grid fastening nut

6.  Rear grid with carrying handle

7.  Motor axis

8.  Slope angle adjuster

9.  Motor unit

10.  Control panel

11.  Motor unit clamp

12.  Telescopic bar

13.  Telescopic bar clamp

14.  Decorative panel

15.  Supports

16. Fastening screws

Control panel (10)

17.  «OSC» rotation mode button

18. Rotation mode power indicator «OSC»

19.  Air flow mode indicator «SLP»

20. Automatic switch-off timer operation time indicators

«0,5-1-2-4»

21.  Blades rotation speed indicators «LOW, MID, HIGH»

22. «TIMER» timer operation time selection button

23. Speed operation mode selection button «SPEED»

24. Operation mode setting button

25. Fan on/off button «ON/OFF»

Remote control (26)

27.  «TIMER» timer operation time selection button

28.  «ON/OFF» button

29.  «MODE» air flow mode selection button

30. Speed operation mode selection button «SPEED»

31.  «OSC» rotation mode button

32.  Battery compartment lid

SAFETY MEASURES

Before using the electrical appliance, read this instruction

manual carefully, and keep it for further reference.

Use  the  unit  for  intended  purposes  only,  as  specified  in

this manual. Mishandling the unit can lead to its breakage

and cause harm to the user or damage to his/her property.

•

Before  switching  the  unit  on  for  the  first  time,  make

sure that your home mains voltage corresponds to unit

operating voltage.

•

Before  using  the  unit,  examine  the  power  cord  closely

and  make  sure  that  it  is  not  damaged.  If  you  find  that

the power cord is damaged, do not use the unit.

•

Do not use the fan outdoors.

•

Place  the  unit  on  a  flat,  dry  and  steady  surface  away

from sources of heat or open flame.

•

Do  not  use  the  unit  near  containers  filled  with  water,

next  to  a  kitchen  sink,  in  wet  basements  or  near  a

swimming pool.

•

Do  not  immerse  the  fan,  power  cord  and  power  plug

into water or any other liquids.

•

Do  not  touch  the  unit  body  and  the  power  plug  with

wet hands.

•

If  the  fan  falls  into  water,  unplug  it  before  touching  it

and only then you may take the fan out of water. Apply

to  the  nearest  authorized  service  center  for  testing  or

repairing the unit at the contact addresses given in the

warranty certificate and on the website www.vitek.ru.

•

Make  sure  that  the  power  cord  does  not  contact  with

hot surfaces and sharp furniture edges.

•

Do not switch the unassembled fan on.

•

Do  not  insert  any  foreign  objects  into  the  openings

of  the  fan  protective  grids  to  avoid  injuries  or  unit

damage.

•

Do not touch the rotating blades during the fan opera-

tion.

•

Do not place the fan near curtains or house plants.

•

It  is  not  recommended  to  stay  under  the  air  flow  com-

ing from the fan for a long time (especially for children

and elderly people).

•

Do not leave the operating unit unattended.

•

Unplug  the  fan  before  cleaning  and  when  you  do  not

use the unit or before moving it to a new place.

•

When unplugging the fan, pull the plug but not the cord.

•

Clean the unit regularly.

•

Do  not  leave  children  unattended  to  prevent  using  the

unit as a toy.

•

For  children  safety  reasons  do  not  leave  polyethylene

bags, used as packaging, unattended.

ATTENTION!  Do  not  allow  children  to  play  with  polyeth-

ylene bags or packaging film. Danger of suffocation!

•

Do  not  allow  children  to  touch  the  unit  body  and  the

power cord during the unit operation.

•

The unit is not intended for usage by physically or men-

tally  disabled  persons  (including  children)  or  by  per-

sons  lacking  experience  or  knowledge  if  they  are  not

under  supervision  of  a  person  who  is  responsible  for

their  safety  or  if  they  are  not  instructed  by  this  person

on the usage of the unit.

•

Do  not  use  the  fan  if  the  blades,  power  cord  or  power

plug  are  damaged,  if  the  fan  works  improperly,  after

it was dropped or was damaged in some other way.

•

Do  not  attempt  to  repair  the  unit.  Do  not  disassemble

the  unit  by  yourself,  if  any  malfunction  is  detected  or

after  it  was  dropped,  unplug  the  unit  and  apply  to  any

authorized  service  center  at  the  contact  addresses

given  in  the  warranty  certificate  and  on  the  website

www.vitek.ru.

•

Transport the unit in the original package.

•

For  environment  protection  do  not  discard  the  unit

with usual household waste after its service life expira-

tion; apply to a specialized center for further recycling.

•

Keep the unit in a dry cool place out of reach of children

and disabled persons.

THIS UNIT IS INTENDED FOR HOUSEHOLD USAGE ONLY

BEFORE THE FIRST USE

After  unit  transportation  or  storage  at  low  temperature

keep it for at least three hours at room temperature before

switching on.

Fan assembling

•

Unpack the unit and remove any stickers that can pre-

vent its operation.

•

Check  the  unit  for  damages,  do  not  use  it  in  case  of

damages.

•

Set the supports (15) crosswise on a flat dry surface.

•

Set the telescopic bar (12) on the supports (15) and fix

it with four fastening screws (16).

•

Unscrew and remove the clamp (13) by rotating it coun-

terclockwise, set the decorative panel (14) on the tele-

scopic bar (12). Set the clamp (13) back to its place by

turning it clockwise for several times.

•

Extend  the  bar  (12)  to  the  desired  height  and  fix  it  by

tightening  the  clamp  (13)  with  a  slight  effort  as  you

turn it clockwise.

•

Install  the  motor  unit  (9)  on  the  telescopic  bar  (12)

until  bumping  and  fix  it  with  the  clamp  (11),  do  not

apply excessive effort when screwing the clamp of the

motor unit (11).

•

Set the rear grid (6) on the motor unit (9) matching the

guides  on  the  motor  unit  (9)  with  the  corresponding

openings  on  the  grid  (6).  The  carrying  handle  on  the

rear grid (6) should be turned upwards.

•

Fix the rear grid (6) on the motor unit (9) with the plastic

nut (5) by screwing it clockwise until bumping.

•

Put  the  blades  (4)  on  the  motor  axis  (7)  matching  the

groove  on  the  blades  with  the  clamp  on  the  motor

axis  and  fix  them  with  the  plastic  clamp  (2)  rotating  it

counterclockwise

  and  holding  the  blades  (4)  with

your free hand.

•

Set the nut and the fixing screw into the clamp ring (3)

sockets.

•

Match  the  front  grid  (1)  and  the  rear  grid  (6),  fix  them

with the clamp ring (3) and tighten up the clamp ring (3)

by turning the fixing screw tight.

Note!  For  easy  assembling  of  the  fan  grids  first  install

the clamp ring (3) on the rear grid (6) and tighten up the

fastening screw slightly. Install the bottom part of the front

grid (1) on the clamp ring (3). Then press the bottom part

of  the  front  grid  (1)  to  the  clamp  ring  (3)  and  squeezing

both grids on the both sides install the grid (1) under the

clamp ring (3). Tighten the fastening screw (4).

•

The fan is ready for operation.

USAGE

•

Before  using  the  unit  for  the  first  time,  make  sure  that

the voltage in your mains corresponds to the unit oper-

ating voltage.

•

Insert  the  power  plug  into  the  socket,  you  will  hear  a

sound signal.

Note: every pressing of the control panel buttons (17, 22,

23, 24, 25) is accompanied by a sound signal.

•

Press  the  «ON/OFF»  button  (25),  there  will  be  a  sound

signal, the air flow mode indicator (19) «SLP» (red) and

the blades rotation speed indicator (21) «LOW» will light

up, and the fan will start operating.

•

Press  upper  or  lower  part  of  the  button  (24)  again  to

select  the  blades  rotation  speed;  the  light  indicators

(21) inform about the selected blades rotation speed:

–

«LOW» – low air flow speed

–

«MID» – medium air flow speed

–

«HIGHT» – high air flow speed.

•

Press  the  «OSC»  button  (17)  to  switch  the  90°  oscilla-

tion  operation  mode  of  the  fan  on,  the  indicator  (18)

will light up.

•

To stop the rotation mode, press the «OSC» button (17)

again, the indicator (18) will go out.

•

Automatic  switch-off  timer  operation  time  is  selected

by the «TIMER» button (22), the light indicators (20) will

inform  about  the  set  time.  You  can  set  the  fan  opera-

tion  time  from  0.5  hours  to  7.5  hours  (with  0.5  hours

setting step).

•

To  switch  the  timer  off  press  the  «TIMER»  button  (22)

repeatedly until all the indicators (20) go out.

•

Consequently press the «SPEED» button (23) to select

the  air  flow  mode.  You  may  choose  three  operation

modes,  the  operation  modes  are  indicated  with  a

change of the «SLP» indicator’s (19) color:

–

«NORMAL» – simple ventilation, the «SLP» indicator

(19)  glows  red;  the  blades  rotation  speed  mode  is

ENGLISH

IM VT-1949.indd   1

01.11.2016   16:53:43
