Nous vous remercions pour l’achat de ce produit de haute qualité. Nos ventilateurs ont été réalisés et conçus

soigneusement pour répondre aux exigences les plus élevées relatives à la qualité et la sécurité.

Pour une utilisation sans danger de cet appareil, veuillez lire attentivement ce mode d’emploi.

SPÉCIFICATIONS

•  3 niveaux de vitesse pour FA-5551/FA-5552/FA-5562

•  2 niveaux de vitesse pour FA-5550

•  Grille de protection

•  Tête pivotante 90° (FA-5550/FA-5551: 80°)

•  220-240V • 50Hz

•  Puissance max. :

  • 5550: 20W

  • 5551: 40W

  • 5552: 45W

  • 5562: 45W

INDICATIONS DE SÉCURITÉ IMPORTANTES

Lors  de  l’utilisation  d’appareils  électriques,  veuillez  toujours  respecter  les  indications  fondamentales  de

sécurité suivantes:

•   Lisez attentivement le mode d’emploi et conservez-le bien.

•   Pour  éviter  un  choc  électrique,  ne  plongez  jamais  le  câble,  la  fiche  ou  votre  appareil  dans  l’eau  ou  dans

d’autres liquides.

•   N’utilisez l’appareil que pour l’utilisation prévue.

•   Ne  raccordez  l’appareil  qu’à  une  prise  adaptée  avec  la  même  tension  réseau  que  celle  indiquée  sur  la

plaque signalétique sous l’appareil. (220-240V/50Hz)

•   Retirez la fiche de la prise lorsque l’appareil ne fonctionne pas et avant de le nettoyer.

•   Ne tirez jamais sur le câble électrique sur des angles aigus et ne le coincez pas.

•   Ne tirez jamais la fiche de la prise en tirant sur le câble.

•   N’utilisez pas l’appareil à l’extérieur.

•   N’utilisez pas de rallonge non contrôlée par un personnel qualifié.

•   Soyez particulièrement vigilants lorsque l’appareil est utilisé par des enfants ou en leur présence.

•   Utilisez toujours l’appareil sur des surfaces planes et sèches.

•   N’utilisez pas l’appareil à proximité d’eau, dans un endroit ou de l’eau peut pénétrer ou être introduite dans

l’appareil.  Ne  saisissez  pas  l’appareil  s’il  est  tombé  dans  l’eau.  Éteignez  l’interrupteur  FI  et  retirez  ensuite

immédiatement la fiche de la prise de courant.

  N’introduisez jamais d’objets par la grille de protection lorsque le ventilateur fonctionne.

•   Retirez toujours la fiche de la prise de courant avant d’utiliser l’appareil à un autre endroit.

•   N’utilisez pas l’appareil si le câble ou la fiche est endommagé(e), s’il ne fonctionne pas conformément aux

prescriptions ou s’il a été endommagé d’une quelconque manière.

•   Ne couvrez jamais la grille de protection.

•   Si vous utilisez rarement le ventilateur ou pas du tout pendant une longue période, conservez l’appareil dans

son emballage d’origine et dans un endroit sec et propre. Lorsque vous reprenez alors l’appareil, assurez-

vous que celui-ci est propre et sec et que le rouet tourne librement.

•   Cet appareil n‘est pas destiné aux personnes (enfants inclus) ayant des capacités physiques, sensorielles

ou mentales réduites ou un manque d‘expérience et de connaissance du produit, à moins qu‘elles ne soient

mises sous la garde d‘une personne pouvant les surveiller.

•   Les enfants doivent être surveillés afin de s‘assurer qu‘ils ne jouent pas avec cet appareil.

DESCRIPTION DES PIÈCES

(

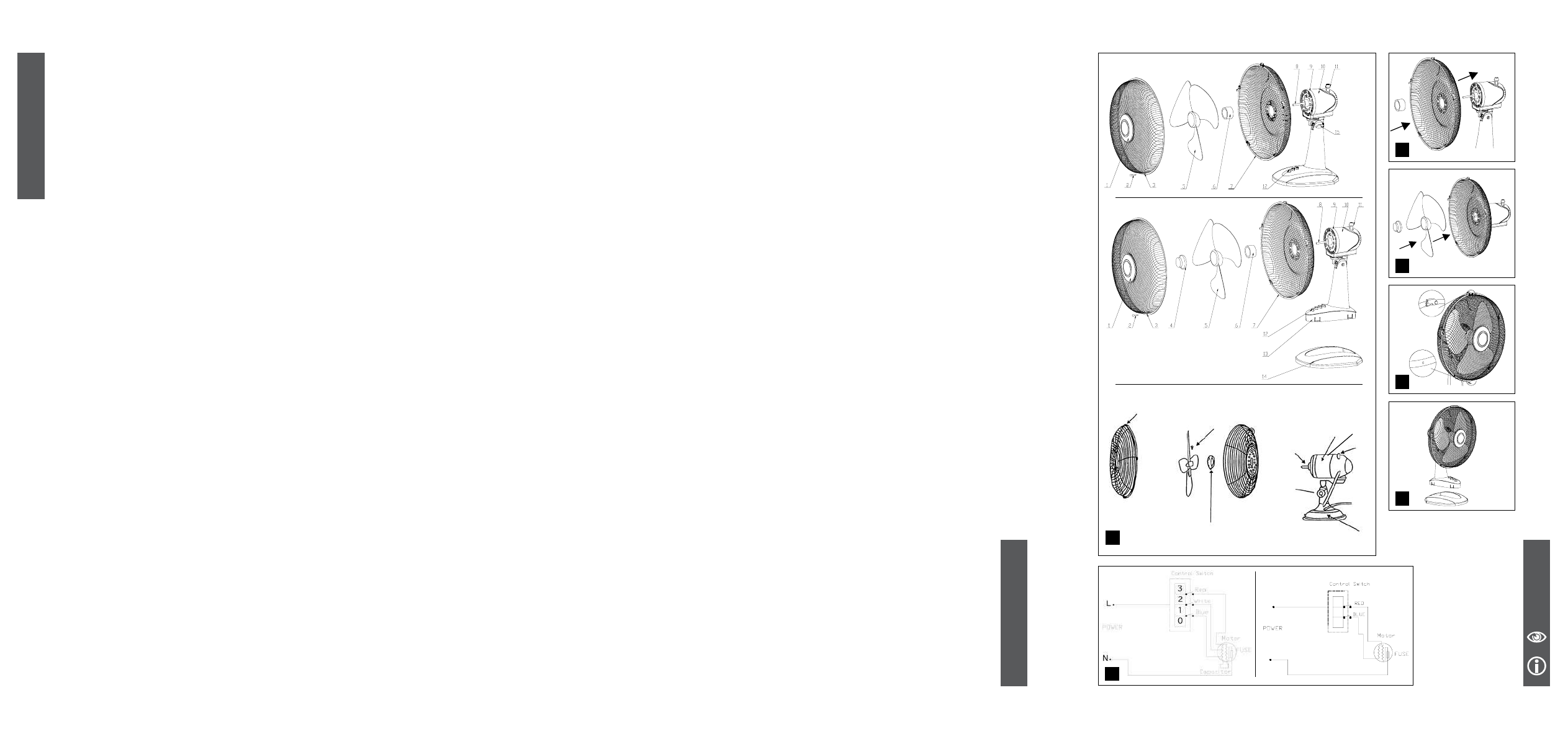

ill. 1)

MONTAGE

Veuillez suivre lors du montage les instructions suivantes.

1.  INSTALLATION DE LA GRILLE DE PROTECTION ARRIÈRE : (

illustration 2)

•   Enlevez la vis de l’ailette en la tournant dans le sens des aiguilles d’une montre. Tournez la vis de serragede

la grille de protection dans le sens contraire.

•   Placez la grille de protection arrière sur les trois tiges de la partie avant du moteur.

•   Vissez la vis de serrage de la grille de protection dans le sens des aiguilles d’une montre.
2.  FIXATION DES AILETTES (

illustration 3)

•   Placez l’ailette au milieu de l’axe. Poussez-la ensuite en arrière jusqu’à ce que les deux creux de l’ailette

soient correctement enclenchés dans les deux pivots sur l’axe.

•    Fixez  ensuite  l’ailette  en  tournant  la  vis  de  serrage  de  l’ailette  dans  le  sens  contraire  des  aiguilles  d’une

montre.

3.  FIXATION DE LA GRILLE DE PROTECTION AVANT : (

illustration 4)

•   Placez la grille de protection afin que le fermoir de l’anneau se trouve en haut de la grille arrière.

•    Joignez la partie arrière avec l’anneau de la partie avant jusqu’à ce qu’elle soit entièrement encliquetée.

•   Fixez la vis sur la partie inférieure de l’anneau.
4.  ASSEMBLAGE DE LA BASE D‘APPUI (

illustration 5) pour FA-5551/FA-5552

•   Insérez  la  base  d‘appui  dans  le  corps  principal,  elle  doit  toucher  le  fond  de  ce  dernier.  Ils  doivent  être

totalement marqués.

•  Serrez les vis dans le corps principal.

OPERATING INSTRUCTIONS

1.    Le bouton rotatif doit être enclenché si vous voulez que la tête du ventilateur se déplace dans un mouvement

pivotant. Si vous voulez que le ventilateur souffle seulement dans une direction, tirez le bouton rotatif vers le

haut.

2.    Desserrez la fixation pour plier ou lever la tête du ventilateur, positionnez-la à la hauteur souhaitée et revissez

la fixation.

3.    Pour régler la vitesse, appuyez sur la touche du niveau de vitesse souhaité. (1 = lent, 3 = rapide)

SCHÉMA DE BRANCHEMENT ÉLECTRIQUE

Voir fig. 6

Power = Alimentation

Control switch = Interrupteur de commande

Red = Rouge

Blue = Bleu

White = Blanc

Motor = Moteur

Fuse = Fusible

Capacitor = Condensateur

Mise au rebut dans le respect de l‘environnement

Vous pouvez contribuer à protéger l‘environnement ! Il faut respecter les règlementations locales. La mise en rebut

de votre appareil électrique usagé doit se faire dans un centre approprié de traitement des déchets.

1.  Grille de protection avant

2.   Vis de fixation de la grille de

protection

3.  Attache grille de protection

4.  Vis de serrage ailette

5. Ailette

6.   Vis de serrage grille de

protection

7.  Grille de protection arrière

8.  Centre de l’arbre électrique

9.  Façade boîtier

10. Arrière du boîtier

11. Bouton pour fonction oscillante

12. Interrupteur voyant de contrôle

13. Corps principal

14. Base d‘appui

15.  Bouton de réglage d‘inclinaison
