СБОРКА

1.  Извлеките все комплектующие из упаковки и проведите наружный осмотр.

⚠ Вентилятор поставляется в разобранном виде. Перед началом сборки убедитесь, что

комплект поставки полный и комплектующие не повреждены.

⚠ После распаковки проверьте, что между элементами вентилятора нет остатков поли-

стирола или другого упаковочного материала, для удаления которых может потребо-
ваться пылесос.

2.  Соберите два элемента в крестообразное основание, как показано на рисунке 2.
3.  Установите телескопическую стойку в центр крестообразного основания и закре-

пите четырьмя винтами.

4.  Открутите  и  снимите  кольцо  регулировки  высоты  с  нижней  трубки  телескопиче-

ской  стойки.  Наденьте  на  нижнюю  трубку  декоративное  пластиковое  кольцо  и
опустите его до опоры.

5.  Выдвиньте верхнюю внутреннюю трубку телескопической стойки на желаемую вы-

соту, затем установите кольцо регулировки высоты на место и затяните его.

6.  Установите двигатель вентилятора в сборе с блоком управления на верхнюю труб-

ку до упора и закрепите крепежным винтом.

7.  Установите  заднюю  решетку  вентилятора  на  вал  двигателя  и  закрепите  гай-

кой-фиксатором.

8.  Установите  лопасти  вентилятора  на  вал  электродвигателя  и  закрепите  фиксато-

ром лопастей.

⚠  Закручивайте фиксатор лопастей в направлении, указанном на рисунке 1.

⚠   Не  прикладывайте  значительных  усилий  при  закручивании  резьбовых  соедине-

ний пластиковых деталей.

9.  Откройте фиксатор решетки на передней решетке, соедините переднюю и заднюю

решетки и закройте фиксатор.

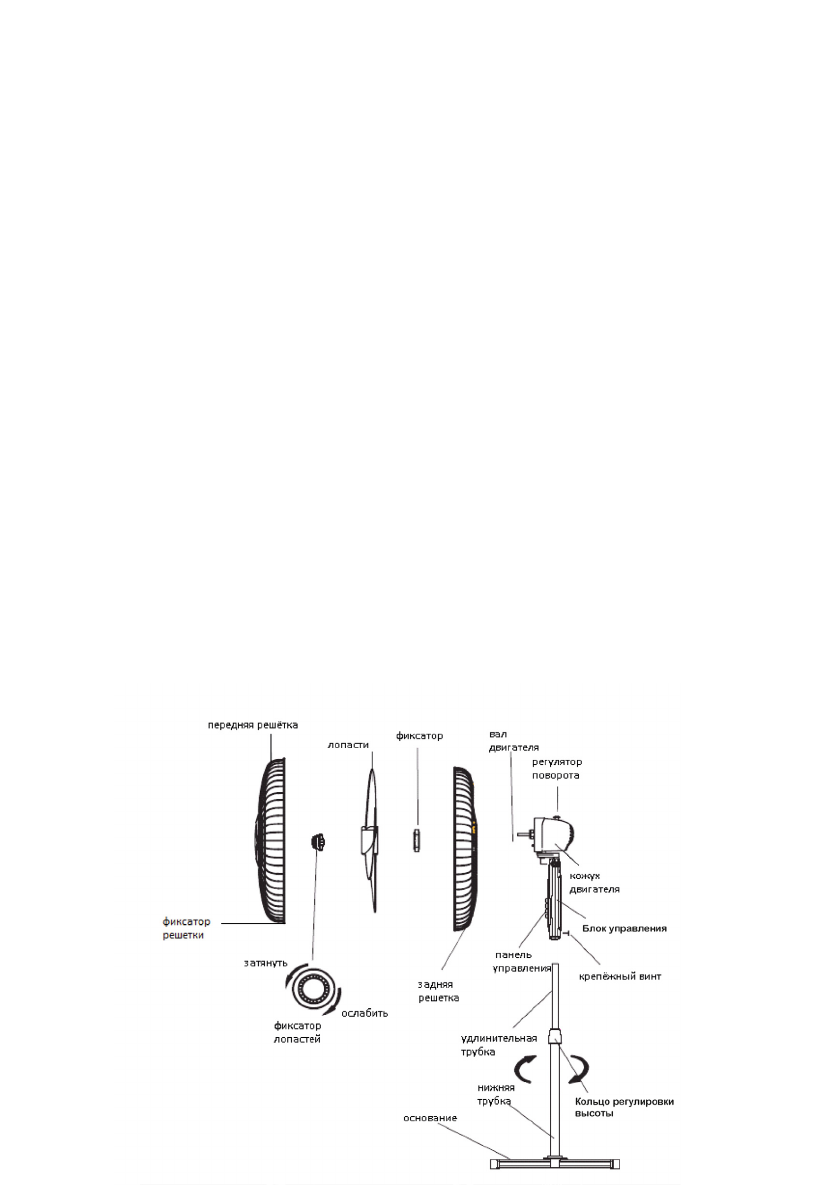

Рисунок 1
