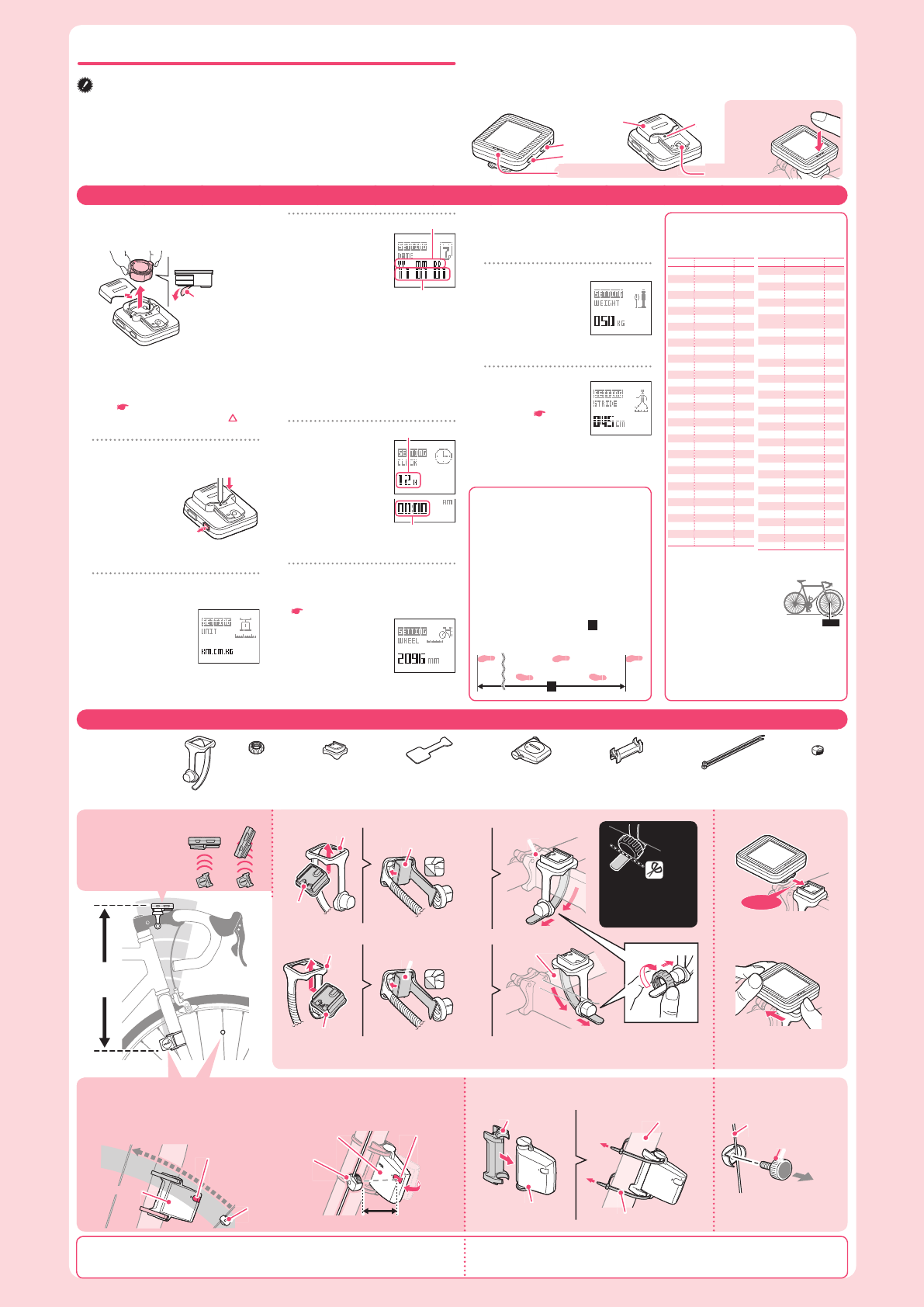

CatEye Fit CC PD100W - Инструкция по эксплуатации

   Как измерить периметр колеса (L)

Для обеспечения наиболее точных измерений сделайте

следующее. Давление в шинах должно быть

нормальным. Поверните колесо так, чтобы

ниппель находился в нижней части колеса.

Отметьте это точку на полу и прокатите

велосипед так, чтобы колесо проделало

расстояние, равное одному обороту колеса, т.е. ниппель

должен находиться снова в нижней части колеса. Снова

отметьте точку расположения ниппеля и измерьте расстояние

между двумя точками в миллиметрах. Этот показатель и будет

являться периметром колеса в мм.

* Обычно размер покрышек и ETRTO указан на торце покрышек.

На нашем веб-сайте можно ознакомиться с подробными инструкциями и учебными

видеоматериалами, а также загрузить руководство пользователя. (www.cateye.com)

Перед эксплуатацией велокомпьютера полностьюпрочтите настоящее руководство

 и сохраните егодля дальнейшего использования.

.

Условия установки

Задняя панель ком-

•

пьютера должна

быть обращена к дат-

чику

1

Выньте изоляционный ярлык

Снимите крышку батарейки и придержите

фиксатор батареек, чтобы вытащить

                                                              батарейки.

Фиксатор батареек поднимается при извле-

чении ярлыка. Выньте изоляционный ярлык

под батарейками.

Выньте батарейки и вставьте их правиль-

*

но. (

Вставьте фиксатор батареек с

*

 значком

по напралению к передней стороне

2

Нажмите

AC

 кнопку, пока нажата и

удерживается кнопка

MENU

(операция обнуления)

У б е д и т е с ь ,   ч т о

дисплей включился

на 5 секунд.

Нажмите и удерживайте кнопку

*

MENU

в течение 3 секунд, когда отпустили кно-

AC

3

Выберите единицы измерения

(скорость, длину шага и вес)

Когда нажата кнопка

1.

MODE

  “

разятся KM, CM, KG или

MILE, INCH, LB для вы-

бора единиц.
Выберите единицы измерения и

2.

нажмите кнопку

MENU

.

  4

Установка даты

Нажмите кнопку

1.

MODE,

замигают

YY/MM/DD

(Год,  Месяц,  День)

Выберите то, что необ-

ходимо.
Нажмите и удерживайте

2.

MODE

кнопку              , появятся опции для выбора.

Замигает цифра “11” (год).
При нажатии кнопки              можно менять

значение, а чтобы настроить данные, наж-

3.

MODE

мите и удерживайте кнопку. Настройте

месяц и день по той же схеме.
Нажмите

4.

MENU

, чтобы настроить часы.

При неправильной настройке появится

ERROR

*

5

Установка часов

Чтобы переключить фор

мат 12ч и 24ч, а так же

занчения часов и ми-

нут, выполните про-

цедуру, как описано в

4.

Нажмите

пункте

MENU

чтобы ввести данные

периметра колеса.

При формате часов 12H, выберите

*

AM

(до полудня

)

или PM

(после полудня)

6

Ввод периметра колеса.

Введите периметр колеса вашего вело-

сипеда (расстояние за один поворот)в мм.

(

компьютера

пку

на дисплее от-

 См. таблицу периметра колес)

Нажмите

1.

MODE,

чтобы

ввести данные, нажмите

и удерживайте, чтобы

перейти к следующей

цифре. Вводить можно

по одной цифре до 4-хзначного числа

так же, как описано выше.

Нажмите

2.

MENU

 , чтобы ввести данные о

весе “Enter the weight”.
При ошибочном вводе данных на дисп-

лее появится ”

ERROR

”.

*

7

Введите вес

Введите свой вес в фор-

мате, как описано в пун-

кте

 3

(KG или LB).

Повторите процедуру,

как указана в п.

6

Нажмите

MENU

  ,чтобы настроить ша-

гометр “Enter the stride”.

8

Настройка шагометра

Введите длину шага в

выбранном формате

(CM илиINCH)

 (

  Как из-

мерить шаг).

Повторите процедуру, как

указано в пункте

6

.

Нажмите

MENU

 , чтобы подвердить настрой-

ки. Теперь компьютер готов к эксплуатации.

AC

MENU

SENSOR ZONE

SENSOR ZONE

SENSOR ZONE

SENSOR ZONE

5 mm

5 mm

Пластмассовые стяжки

(x 2)

Зона датчика

Датчик

скорости

Дачик

скорости

Зона датчика

Магнит

Магнит

Максим.

70 см

ДА!

Затяните

надежно

Пластмассовые стяжки

Зона датчика

скорости

При установке крепежа на руль

Установите крепеж на вносе или руле

и вставьте компьютер

Комплекатция

Демонтаж/установка ком-

пьютера

Установите датчик скорости

Установите магнит:

магнит

на колесо можно установить в лю-

бом месте на спице с соблюдением

указанных выше условий установки.

Чтобы обеспечить хорошую передачу сигнала, убедитесь, что задняя панель компьютера обращена кдатчику скорости.

*

При установке крепежа на руль или вынос с трубой большего диаметра используйте пластмассовую стяжку, которая не входит

                                                                                                                                                                        в комплект и приобретается дополнительно.

*

Щелчок

Удерживая велокомпьютер

рукой, нажмите на него слег-

ка вперед и вверх

Установите надежно: должен

прозвучать щелчок

Отрезать

ВНИМАНИЕ:

во избежа-

ние травм и порезов при

необходимости закруг-

лите острый край

ETRTO

Размер покрышек

L (mm)

47-203 12x1.75

935

54-203 12x1.95

940

40-254 14x1.50

1020

47-254 14x1.75

1055

40-305 16x1.50

1185

47-305 16x1.75

1195

54-305 16x2.00

1245

28-349 16x1-1/8

1290

37-349 16x1-3/8

1300

32-369 17x1-1/4 (369) 1340
40-355 18x1.50

1340

47-355 18x1.75

1350

32-406 20x1.25

1450

35-406 20x1.35

1460

40-406 20x1.50

1490

47-406 20x1.75

1515

50-406 20x1.95

1565

28-451 20x1-1/8

1545

37-451 20x1-3/8

1615

37-501 22x1-3/8

1770

40-501 22x1-1/2

1785

47-507 24x1.75

1890

50-507 24x2.00

1925

54-507 24x2.125

1965

25-520 24x1(520)

1753

24x3/4 Tubuler 1785

28-540 24x1-1/8

1795

32-540 24x1-1/4

1905

25-559 26x1(559)

1913

32-559 26x1.25

1950

37-559 26x1.40

2005

40-559 26x1.50

2010

47-559 26x1.75

2023

50-559 26x1.95

2050

54-559 26x2.10

2068

Подготовка компьютера(

Обнулите данные, как описано ниже, при первом использовании компьютера или для сброса до заводских установок).

Как установить устройство на велосипед

Названия элементов

Крепеж

Крепеж

Датчик скорости

Резиновая прокладка

                   датчика

Резиновая прокладка для

                   крепежа

Резиновая прокладка для

крепежа

Снимите

подложку

Снимите

подложку

Фиксатор крепежа

Фиксатор

            крепежа

Руль

Dial

Установите датчик на

    внешнюю сторону

                       вилкуи, как

                       можно выше

Спица

Магнит

Режим настройки даты

Дисплей форматов часов

Hour/   Minute

Часы/   Минуты

YY/MM/DD

Фиксатор крепежа

Крепеж

дисковый

регулятор

Датчик

Магнит

Резиновая проклад-

ка для крепежа

Резиновая про-

кладка датчика

AC

MODE

MODE

MENU

Зона зажима

Крышка

бата-

рейки

Расстояние межд датчиком скорости и

•

магнитом должно быть 5 мм или менее.

После утсановки датчика скорости проверьте, что скорость отображается при враще-

нии переднего колеса, при этом компьютер должен быть установлен на крепеж. Если

скорость не отображается, то проверьте положение магнита и датчика скорости.

ВНИМАНИЕ:

Компьютер в велорежиме измеряет скорость только тогда, когда установлен на

крепеже.

НЕТ!

Этот компьютер может использоваться для измерения скорости и дистанции, как только будет

установлен на велосипед, а также шагомер для измеренияas затраченных калорий и количества

шагов в течение дня, если компьютер всегда с Вами. Прежде прочтите «Подготовка компьютера»

и «Установка компьютера на велосипед».

Периметр колеса

Обычно размер покрышки указан на

*

боковой стороне.

ETRTO

Размер покрышек

L (mm)

57-559 26x2.125

2070

58-559 26x2.35

2083

75-559 26x3.00

2170

28-590 26x1-1/8

1970

37-590 26x1-3/8

2068

37-584 26x1-1/2

2100

650C Tubuler

26x7/8

1920

20-571 650x20C

1938

23-571 650x23C

1944

25-571 650x25C

26x1(571)

1952

40-590 650x38A

2125

40-584 650x38B

2105

25-630 27x1(630)

2145

28-630 27x1-1/8

2155

32-630 27x1-1/4

2161

37-630 27x1-3/8

2169

18-622 700x18C

2070

19-622 700x19C

2080

20-622 700x20C

2086

23-622 700x23C

2096

25-622 700x25C

2105

28-622 700x28C

2136

30-622 700x30C

2146

32-622 700x32C

2155

700C Tubuler

2130

35-622 700x35C

2168

38-622 700x38C

2180

40-622 700x40C

2200

42-622 700x42C

2224

44-622 700x44C

2235

45-622 700x45C

2242

47-622 700x47C

2268

54-622 29x2.1

2288

60-622 29x2.3

2326

L mm

При установке крепежа на выносе

Установите магнит на переднем колесе, а датчик на вилке или пере

Как измерить шаг

Шаг - это расстояние между больши-

ми пальцами ног. Отметьте точку опоры

при начале движения и после прохожде-

10 шагов. Затем замерьте дистанцию

между ними.

При быстрой ходьбе шаги становятся

*

быстрее. Измеряте шаги при нормальном

темпе ходьбы. Чтобы получить среднюю

шага, разделите расстояние на 10 (кол-во

шагов).

        Расстояние

A

 /

10 (кол-во шагов) = длина шага

1

3

2

10

A

Условия установки

Расстояние между датчиком и компюте-

•

ром дожно быть менее 70 см.
Магнит и датчик должны находится на

одинаковом расстоянии от оси вращения

колеса.

•

Click

Когда компьютер

утсановлен на

крепеже

Отсек Батареек

Изоляционный

ярлык

CATEYE FIT

CC-PD100W

 РУС

Это устройство удовлетворяет требованиям 15 статье  Постановления Федеральной Ко-

миссии Связи (США). Работа устройства характеризуется двумя условиями: 1. Устройство

не вызвыает помех, 2.  Устройства может принимать помехи, которые могут вызывать

сбой работы. Модификация: Все модификации, произведенные пользователем самостоя-

тельно, лишают владельц легального использования устройства и гарантии.

Замените батарейки)

Вынос
