16
ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ К СЕТИ
Установка данного оборудования и подключение к электрической сети должны
выполнятся только квалифицированным специалистом в соответствии с действующими
нормами и стандартами.
После встраивания оборудования, необходимо обеспечить защиту от воздействия
напряжения.
Необходимые данные для подключения оборудования находятся на наклейках на
корпусе варочной панели рядом с клеммной коробкой.
Подключение к сети электропитания должно быть выполнено с помощью заземленной
штепселя или с помощью омниполярного устройства для отключения цепи с контактным
отверстием не менее 3 мм.
Электрическая цепь должна быть отделена от сети с помощью специальных устройств,
таких, как предохранители и силовые замыкатели.
Если устройство не оснащено штепселем, при установке необходимо предусмотреть
возможность отключения оборудования в соответствии с действующими правилами
Воздушный шланг должен быть расположен так, чтобы он не касался горячих частей
варочной панели или плиты.
Внимание
!
Данное оборудование должно быть подключено
только к электрической сети со следующими
параметрами 220/240 В ~ 50/60 Гц.
Всегда подключайте заземляющий провод.
Необходимо следовать схеме подключения.
Клеммная коробка расположена под задней частью корпуса варочной панели. Чтобы открыть
крышку, используйте среднюю отвертку. Поместите её в щели и откройте крышку.
Сеть
Соединение Сечение кабеля
Кабель
Класс защиты
220 / 240В~ 50/60Гц
1 фаза +
нейтраль
3 x 2.5 мм²
H 05 VV - F
H 05 RR - F
25 A *
400В~ 50/60Гц
2 фазы +
нейтраль
4 x 1.5 мм²
H 05 VV - F
H 05 RR - F
16 A *
* рассчитывается с понижающим коэффициентом, соответствующим стандарту EN 60 335-2-6
Подключение варочной панели:

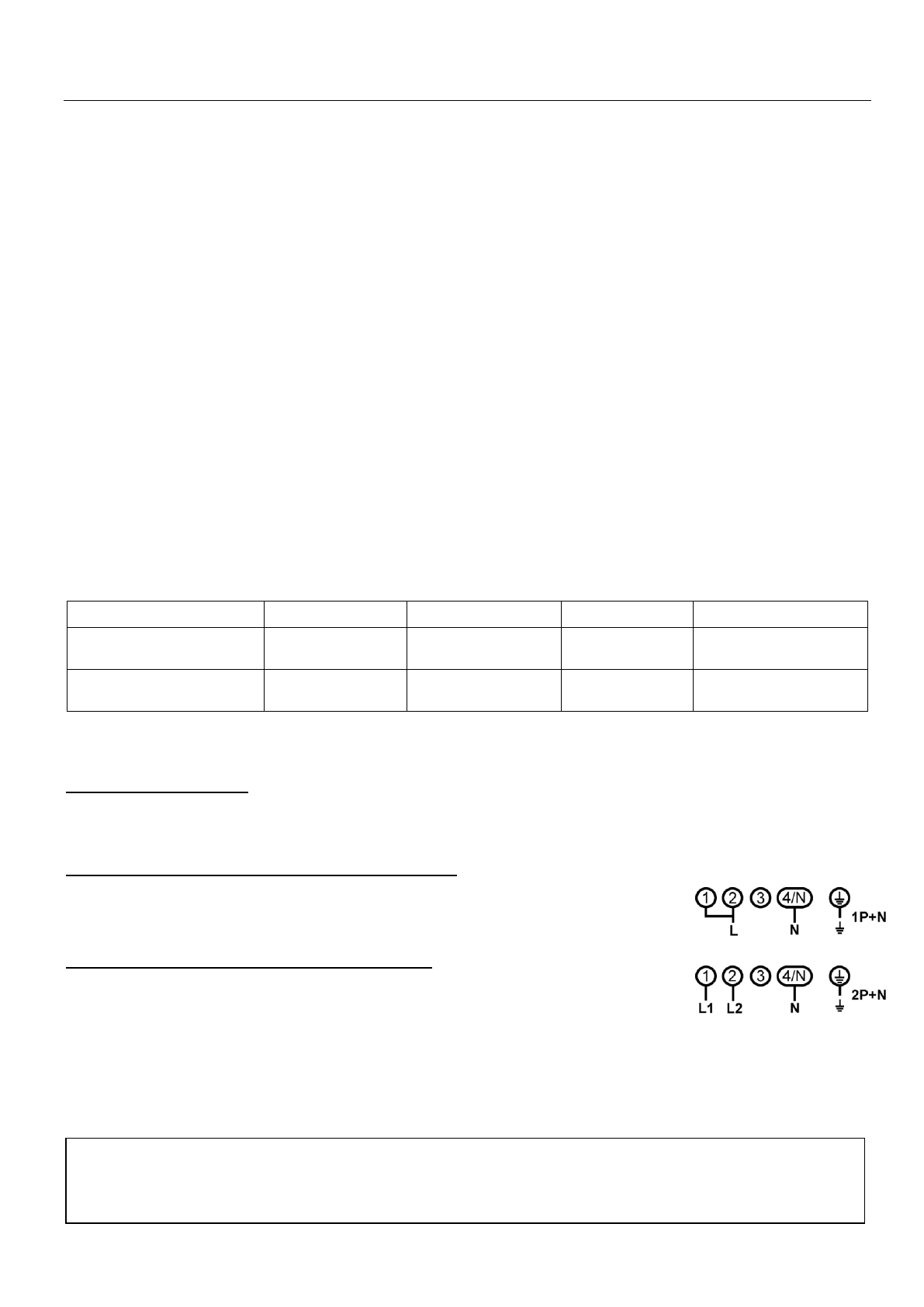

Установочные схемы:
Для различных видов соединения используйте латунные параллельные соединения, которые
находятся в коробке рядом с клеммами.
Однофазный 220/240В
~1 фаза+нейтраль:
Установите параллельное соединение между клеммами 1 и 2.
Подключите заземление к клемме «земля», нейтраль N к
клемме 4/N и
фазу L к клемме 1 или 2.
Двуфазный 400В~2 фазы+нейтраль:
Подключите заземление к клемме «земля», нейтраль N к
клемме 4/N,
фазу L1 к клемме 1 и фазу L2 к клемме 2.
Внимание!
Частое ослабление и завинчивание винтов на клеммной коробке могут
привести к снижению качества герметичности. Поэтому рекомендуется
свести завинчивание и отвинчивание до минимума.
Убедитесь, что провода
правильно подключены и закреплены.
Производитель не несёт ответственность за несчастные случаи, которые могут
возникнуть вследствие неправильного подключения или при использовании
незаземлённого оборудования, а также при неисправном заземлении.
