Встраивание и крепление к
мебели

Варочную панель можно установить

в   м е б е л ь ,   в   к о т о р о й   и м е е т с я

с п е ц и а л ь н о е   о т в е р с т и е   д л я

в с т р а и в а е м о г о   о б о р у д о в а н и я   с

указанными на Рис. 12 размерами.

Отверстие для встраивания должно

находиться на расстоянии, по крайней

мере, 55 мм от задней стенки. В случае

если левая или правая боковая стенка

в ы ш е   в а р о ч н о й   п а н е л и ,   т о   е е

р а с с т о я н и е   о т   к р а е в   о т в е р с т и я   в

столешнице должно составлять не

менее 150 мм.

Панель необходимо прикрепить к

мебели следующим образом:

• нанесите специальный герметик-

п р о к л а д к у ,   в х о д я щ и й   в

комплектацию, на передний край

о т в е р с т и я ,   н а   р а с с т о я н и и   1 1

миллиметров от боковых краев и на

расстоянии 10 мм от заднего края,

следя за тем, чтобы концы плотно

п р и л е г а л и   д р у г   к   д р у г у   и   н е

накладывались (см. рис. 13);

• установите панель в отверстие в

мебели, следя за центровкой;

• прикрепите панель к мебели при

помощи специальных скоб, входящих

в комплектацию (см. рис. 14).
Натяжение винтов достаточное,

чтобы выступил герметик, избыток

которого можно легко удалить.
В   к р о м к е   п а н е л и   у с т а н о в л е н о

д в о й н о е   у п л о т н е н и е ,   к о т о р ы й

полностью исключает возможность

проникновения жидкостей.

)

)

)

)

)

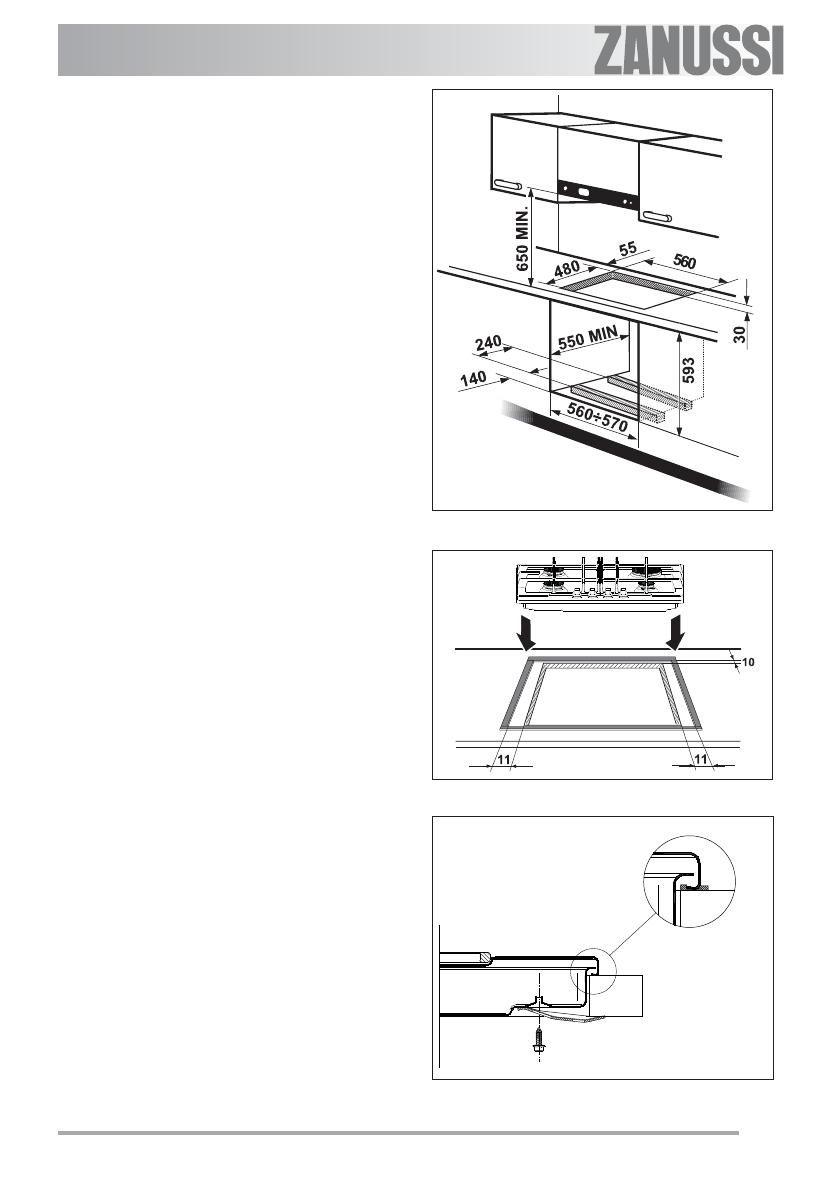

Рис. 12

Рис. 13

Рис. 14

герметик
