Подключение с помощью гибкого неметаллического шланга

При использовании гибкого шланга в соответствии с действующими

правилами необходимо обеспечить легкую возможность его осмотра и
контроля его состояния на всем его протяжении. Гибкий шланг должен быть
плотно закреплен с помощью хомутов в соответствии с действующими
нормами и правилами.

 Обязательно вставляйте прокладку «

B

». После этого переходите к

подключению подачи газа. Гибкий шланг должен соответствовать следующим
требованиям:
%

температура ни одной из его частей не должна превышать комнатную более
чем на 30°C; если гибкий шланг, для того, чтобы достичь панели, следует
удлинить, сделать это надо, как показано на рис. 3;

%

он не должен быть длиннее 1500 мм;

%

он не должен иметь сужений;

%

он не должен быть изогнут или перекручен;

%

он не должен касаться острых кромок или углов;

%

обеспечена возможность осмотра шланга для оценки его состояния.
Проверка сохранности гибкого шланга состоит в следующем:

%

нет ли трещин, разрезов или следов выгорания % как на концах, так и по
всей длине шланга;

%

материал шланга не стал жестким, а
сохранил свою нормальную
эластичность;

%

на хомутах крепления отсутствует
ржавчина;

%

срок годности шланга не истек.
В случае обнаружения одного или

нескольких несоответствий не ремонтируйте
шланг, а замените его.

Важно правильно установить
коленчатый патрубок, так, чтобы его
фланец на конце резьбы крепился к
патрубку панели.
Неверная сборка вызовет утечку газа.

ВНИМАНИЕ

После завершения монтажа проверьте
качество уплотнения на каждом
фитинге шланга с помощью мыльного
раствора, но ни в коем случае не
пламени.

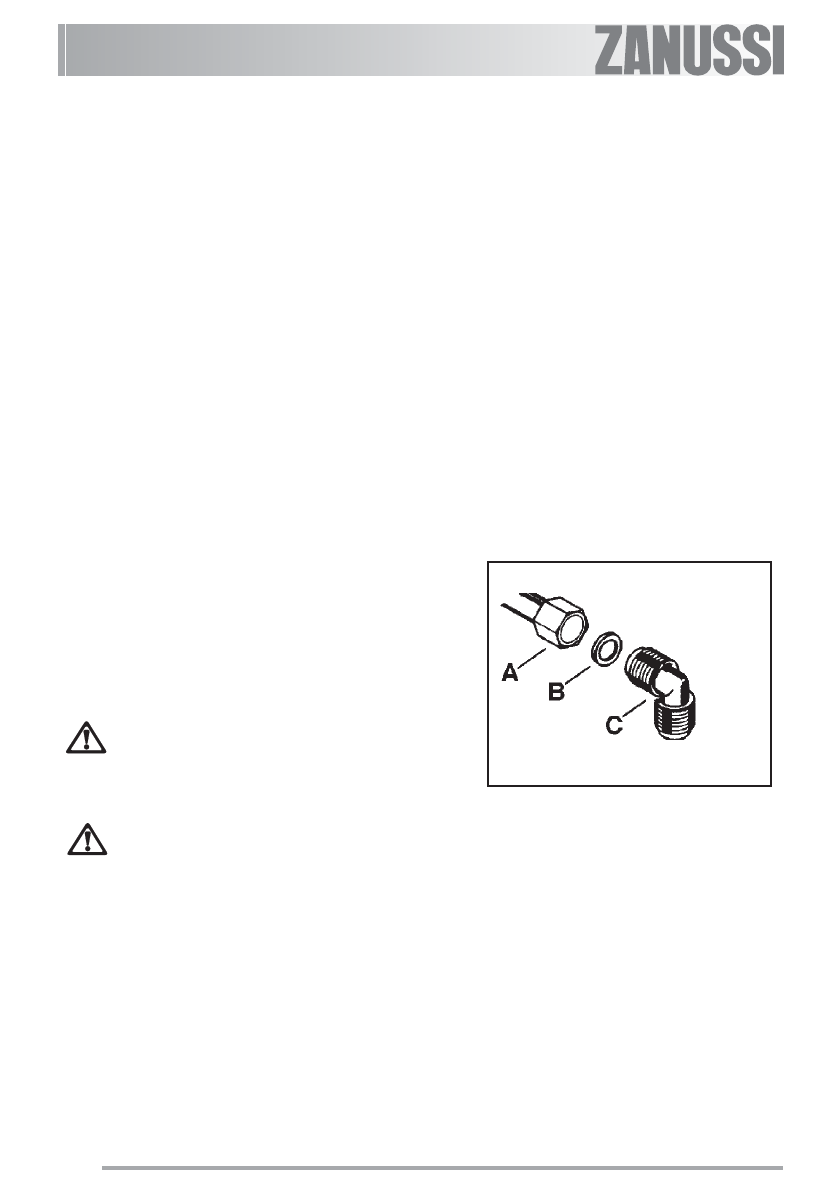

Рис. 3

A)

Соединитель с концевой
гайкой

B)

Уплотнение

C)

Регулировочный
соединитель

Природный газ
