З’єднувальний кабель

Щоб замінити з’єднувальний кабель,

використовуйте тільки спеціальний кабель

або його еквівалент. Тип кабелю: H03V2V2-

FT90.
Переконайтеся в тому, що перетин кабелю

може застосовуватися до передбаченої

напруги й робочої температури. Жовтий

або зелений дріт заземлення повинен бути

приблизно на 2 см довший, ніж коричневий

або чорний дріт фази.

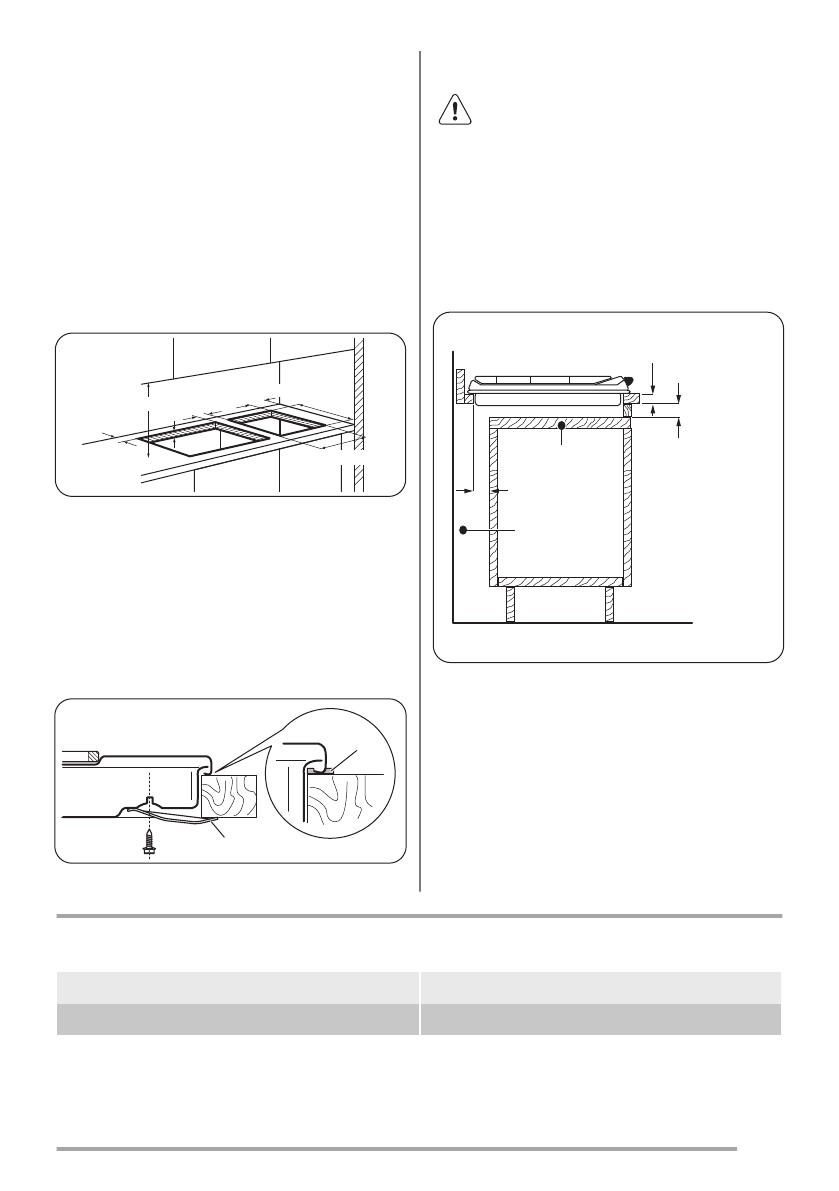

Вбудовування в кухонні меблі

40-50 mm

55 mm

30 mm

min. 650 mm

490 mm

min. 100 mm

270 mm

Якщо декілька 30-сантиметрових

варильних поверхонь необхідно

встановити в ряд в одному отворі,

придбайте в будь-якому з сервісних

центрів комплект для монтажу, до складу

якого входять бічна підкладка і додаткові

ущільнювачі. До комплекту також входять

відповідні інструкції з установки.

A

B

A) ущільнювач, що постачається

B) скоби, що постачаються

ОБЕРЕЖНО!

Встановлюйте прилад лише на

стільниці із плоскою поверхнею.

Варіанти вбудовування

Панель, яка встановлюється під варильною

поверхнею, повинна легко зніматися для

забезпечення доступу в разі проведення

технічного обслуговування.
Кухонна секція з дверцятами

min 20 mm

(max 150 mm)

30 mm

60 mm

B

A

A) Знімна панель

B) Місце для під’єднання

Кухонна секція з духовою шафою

З міркувань безпеки, а також для

полегшення від’єднання духової шафи від

кухонної секції варильну поверхню й

духову шафу слід під’єднувати до джерела

електроживлення окремо.

Технічна інформація

Розміри варильної поверхні

Ширина

290 мм

Товщина

510 мм
