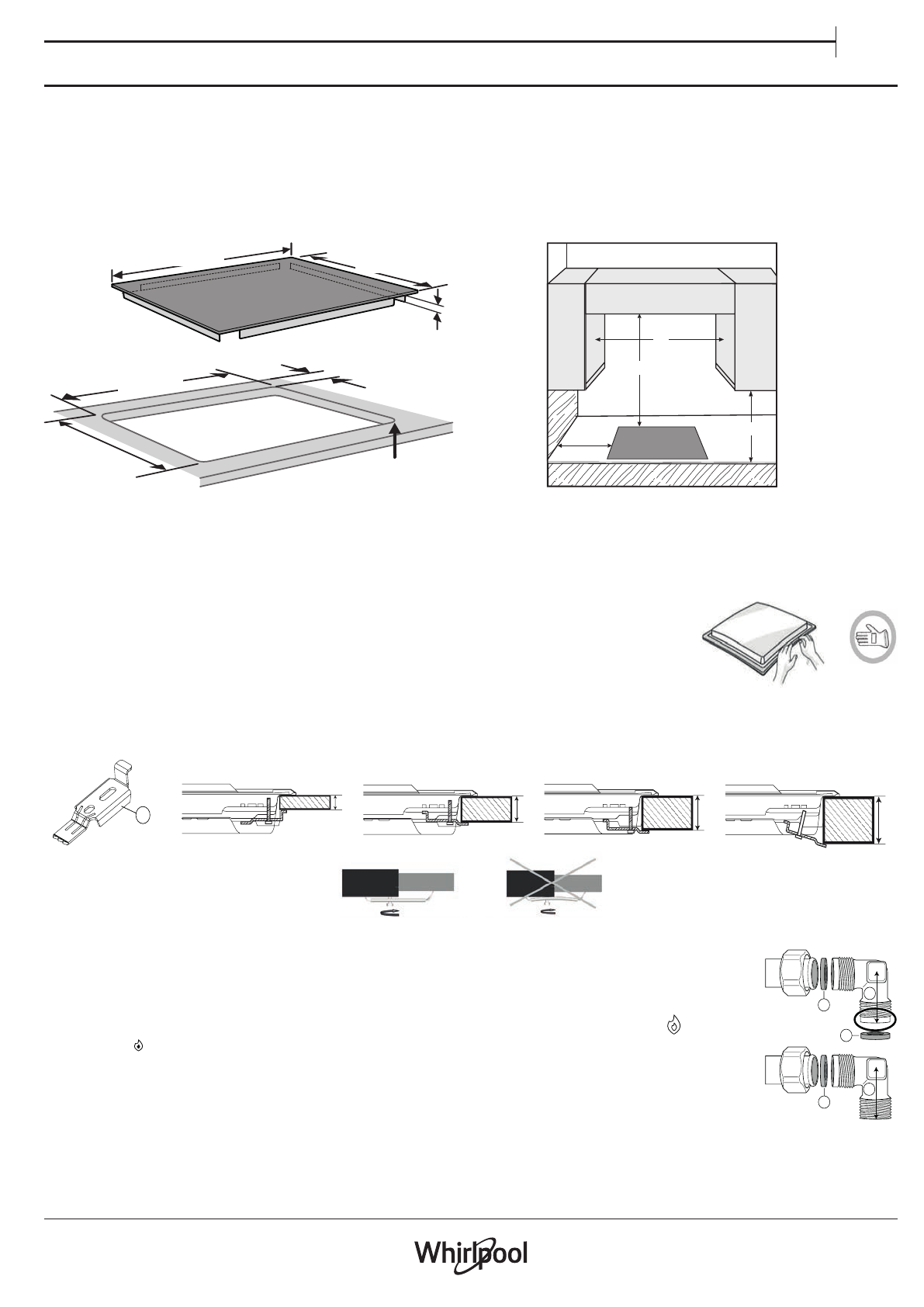

УСТАНОВЛЕННЯ
UK
ТЕХНІЧНА ІНФОРМАЦІЯ ДЛЯ МОНТАЖУ
• Під час обслуговування приладу, його підготовки до роботи та встановлення використовуйте захисні рукавиці.
• Для вбудування цього продукту підійдуть робочі поверхні завтовшки 20–60 мм.
• Якщо під варильною панеллю немає духової шафи, вставте піддон щонайменше такого ж розміру, як і отвір на робочій поверхні. Цей піддон
слід розмістити максимум на 150 мм нижче верхньої частини робочої поверхні, але в жодному разі не ближче 20 мм від дна варильної панелі.
Якщо ви плануєте встановлювати під варильною панеллю духову шафу, вона має бути оснащена системою охолодження.
РОЗМІРИ ТА ВІДСТАНІ, ЯКИХ СЛІД ДОТРИМУВАТИСЯ
510 mm
580 mm
0
+ 2
560 mm
R
= Min. 6.5 mm
Max. 8 mm
38 mm
0
+ 2
480 mm
70 mm
min. 750mm
min. 100mm
B
A
ПРИМІТКА. Якщо відстань «A» між настінними шафами має значення в діапазоні від 600 до 730 мм, висота «Б» повинна мати значення
принаймні 530 мм.
Якщо відстань «A» між настінними шафами більша за ширину варильної поверхні, висота «Б» повинна мати значення принаймні 400 мм.
У разі встановлення витяжки над варильною панеллю див. інструкції виробника витяжки, щоб визначити правильну відстань.
МОНТАЖ
Очистивши поверхню по периметру, застосуйте до варильної панелі прокладку з комплекту
постачання (див. рисунок).
Розмістіть варильну панель в отворі робочої поверхні, зробленого відповідно до вказаних у цих інструкціях
розмірів.
ПРИМІТКА. Кабель живлення має бути достатньо довгим, щоб його можна було витягнути нагору.
Закріпіть варильну панель за допомогою скоб (
А
), що входять до комплекту. Припасуйте скоби відповідно до отворів, як показано стрілками на
малюнку, а тоді затягніть їх за допомогою шурупів відповідно до товщини робочої поверхні (див. малюнки нижче).
20
30
60
40
20 mm
40 mm
30 mm
60 mm
A
ПІДКЛЮЧЕННЯ ГАЗУ
• З’єднайте колінчастий патрубок (
А
)* або (
В
)*, що входить до комплекту варильної панелі, з головною впускною
трубою, поставивши між ними прокладку (
C
), що входить до комплекту та відповідає стандарту EN 549.
* Використовуйте патрубок А у Франції, а патрубок В для всіх інших країн.
• Підключивши варильну панель до газової мережі, за допомогою мильної води перевірте, чи немає витоку газу.
Запаліть конфорки та поверніть відповідні ручки керування потужністю конфорок у максимальне , а тоді в
мінімальне положення, щоб перевірити рівномірність полум’я.
C
B
C
C
A
