ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
ВАЖНО: данные по напряжению и потребляемой мощности указаны на паспортной табличке.
МОНТАЖ
ПЕРЕОБОРУДОВАНИЕ НА РАЗЛИЧНЫЕ ТИПЫ ГАЗА
Если предполагается эксплуатировать прибор на газе, тип которого отличается от типа газа, указанного на паспортной табличке и этикетке, приклеенной
сверху варочной панели, то необходимо заменить инжекторы.
Снимите этикетку с данными и храните ее вместе с Руководством по эксплуатации.
Используйте регуляторы давления, пригодные для значений давления газа, указанных в Руководстве.
•
Замену газовых инжекторов должен выполнять сотрудник сервисного центра или квалифицированный специалист.
•
Инжекторы, не входящие в комплект поставки, необходимо заказать в сервисном центре.
•
Отрегулируйте положение кранов, соответствующее минимальной подаче газа.
ПРИМЕЧАНИЕ: при использовании сжиженного нефтяного газа (G30/G31), винт, регулирующий минимальную подачу газа, должен быть затянут до
упора.
ВАЖНО: если поворот ручек горелок требует усилий, обратитесь в сервисный центр для замены неисправного крана горелки.
ВАЖНО: при пользовании газовым баллоном его необходимо правильно установить (вертикально).
ЗАМЕНА ИНЖЕКТОРОВ (см. таблицу “Инжекторы” в Руководстве)
РЕГУЛИРОВКА ПОЛОЖЕНИЯ КРАНОВ, СООТВЕТСТВУЮЩЕГО МИНИМАЛЬНОЙ ПОДАЧЕ ГАЗА
НАЦИОНАЛЬНЫЕ НОРМЫ
Проследите за тем, чтобы прибор был установлен и подключен к электрической сети/сети газоснабжения квалифицированным техническим специалистом в
соответствии с инструкциями изготовителя и действующими местными правилами техники безопасности.
СЕРВИСНЫЙ ЦЕНТР
ПРЕДУПРЕЖДЕНИЕ
Эта операция должна выполняться квалифицированным техническим специалистом.
ПРЕДУПРЕЖДЕНИЕ
•
Подключение к электрической сети должно
выполняться с соблюдением местных норм.
•
Заземление прибора согласно действующим нормам
является обязательным.
•
Запрещается пользоваться удлинителями.

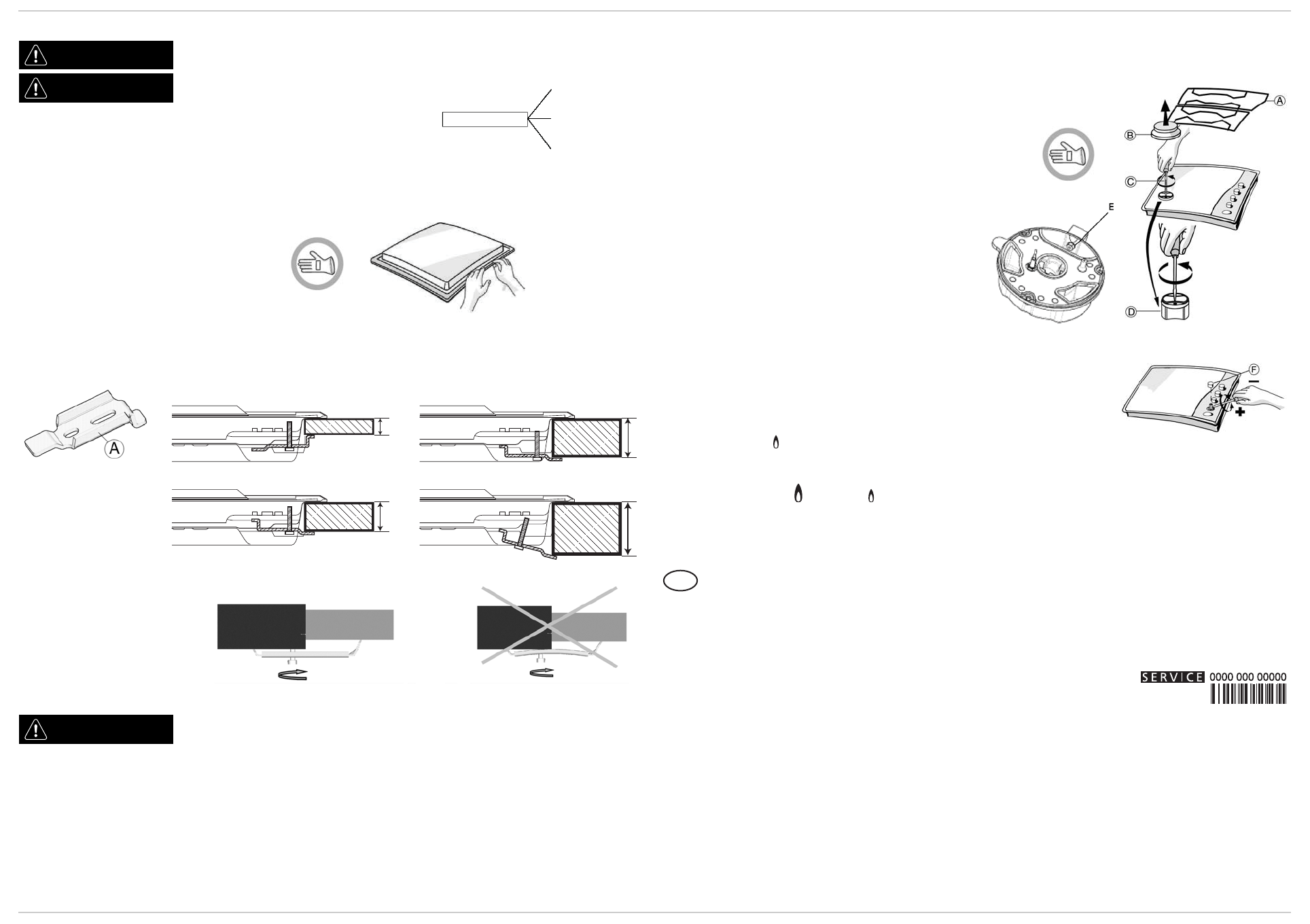

Очистите поверхность варочной панели по всему
периметру и проложите вдоль него входящую в комплект
поставки прокладку, как показано на рисунке.
Установите варочную панель в выемку в столешнице, вырезанную по размерам, указанным в Руководстве.
ПРИМЕЧАНИЕ: длина сетевого шнура должна быть достаточной для того, чтобы панель можно было снять через верх.
Для крепления варочной панели используйте скобы (
A
), входящие в комплект поставки. Вставьте скобы в соответствующие отверстия (они обозначены
стрелкой) и закрепите их винтами в соответствии с толщиной столешницы (см. рисунки ниже).
ПРЕДУПРЕЖДЕНИЕ
Эта операция должна выполняться квалифицированным техническим специалистом.
L
N
Земля
(желто-зеленый)
20
30
60
40
Столешница толщиной 20 мм
Столешница толщиной 40 мм
Столешница толщиной 30 мм
Столешница толщиной 60 мм
НЕТ
•
Снимите решетки (
A
).
•
Выньте горелки (
B
).
•
Пользуясь торцевым гаечным ключом нужного размера, открутите
инжектор (
C
), подлежащий замене.
•
Замените его инжектором, пригодным для нового типа газа.
•
Установите новый инжектор в гнездо (
D
).
•
Если на варочной панели есть горелка с несколькими рядами пламени,
используйте для замены инжектора (
E
) гаечный ключ с открытым
зевом.
Прежде чем устанавливать варочную панель, не забудьте прикрепить
прилагаемую к инжекторам табличку с данными, касающимися нового типа
газа, таким образом, чтобы она закрыла собой табличку, относящуюся к
предыдущему типу газа.
Для того чтобы правильно отрегулировать минимальное пламя, снимите ручку крана и выполните следующие
действия:
•
затяните винт для уменьшения высоты пламени (-);
•
ослабьте винт для увеличения высоты пламени (+).
Такая регулировка должна выполняться, когда кран находится в положении, соответствующем минимальной
подаче газа (малое пламя) .
•
Регулировка подачи первичного воздуха на горелки не требуется.
•
После этого выполните розжиг горелок и для проверки стабильности пламени переведите ручки из
максимального положения в минимальное .
Закончив регулировку, поставьте новую пломбу, пользуясь сургучом или аналогичным материалом.
Перед тем как обращаться в сервисный центр, подготовьте следующие данные:
-
описание неисправности или проблемы;
-
точное название модели (указано на этикетке, вклеенной в Руководство или в гарантийный талон);
-
сервисный номер (число, указанное после слова Service на находящейся с нижней стороны варочной панели
паспортной табличке, а также на этикетке, наклеенной на Руководство или гарантийную книжку);
-
ваш полный адрес и номер телефона.
Если необходим ремонт прибора, обращайтесь в авторизованную мастерскую послереализационного
обслуживания в соответствии с указаниями в гарантии.
RU
