ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ПОЛЬЗОВАНИЮ ГОРЕЛКАМИ
ВАЖНО: ПРИ ПОЛЬЗОВАНИИ ВАРОЧНОЙ ПАНЕЛЬЮ ВСЯ ЗОНА, ЗАНИМАЕМАЯ ЕЮ, СИЛЬНО НАГРЕВАЕТСЯ.
•
Чтобы зажечь газ на одной из горелок, поворотом против часовой стрелки переведите соответствующую ручку в положение, соответствующее
максимальному пламени.
•
Чтобы зажечь газ на горелке, следует прижать ручку к панели управления.
•
После того как горелка загорится, не отпускайте ручку еще 5–10 секунд для обеспечения правильного срабатывания предохранительного устройства.
Если пламя горелки внезапно гаснет (из-за сквозняка, прекращения подачи газа, пролившейся жидкости и т.д.), это предохранительное устройство
немедленно прекращает подачу газа на горелку.
•
Не следует нажимать на ручку более 15 секунд. Если по истечении этого времени горелка не зажглась, подождите не менее одной минуты,
прежде чем повторять попытку зажечь ее.
ПРИМЕЧАНИЕ:
Если какие-либо особенности подаваемого местного газа создают трудности при зажигании горелки, рекомендуется повторить
операцию и установить при этом ручку в положение, соответствующее малому пламени.
После отпускания нажатой ручки горелка может погаснуть.
Это означает, что предохранительное устройство не успело достаточно нагреться. В этом
случае еще раз повторите вышеописанные действия.

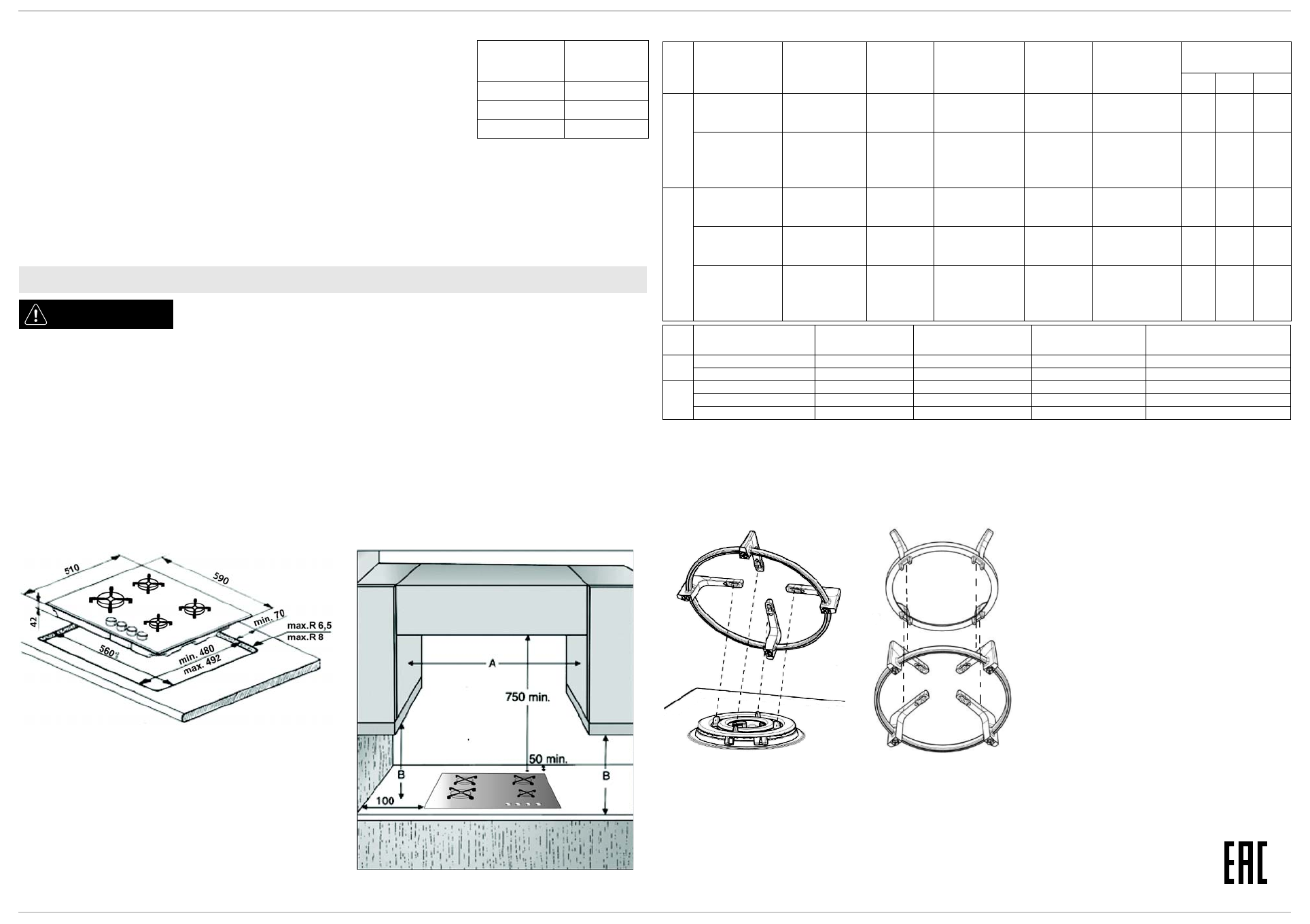

НЕОБХОДИМЫЕ РАЗМЕРЫ И РАССТОЯНИЯ (мм)
АДАПТЕР ДЛЯ ВОКА
(в комплект не входит; эти принадлежности можно приобрести дополнительно в сервисном центре).
Данная варочная панель имеет горелки различного диаметра. Для того чтобы результаты пользования
горелками оказались более эффективными, придерживайтесь следующих правил:
-
Пользуйтесь кастрюлями и сковородами, диаметр дна которых равен или немного превосходит диаметр
горелки (см. таблицу справа).
-
Пользуйтесь только кастрюлями и сковородами с плоским дном.
-
Готовьте пищу в соответствующем количестве воды, не снимая при этом крышку.
-
Следите, чтобы кастрюля не выступала за края варочной панели.
-
Сковороды с выпуклым дном (например, китайские WOK) используйте вместе с опорной решеткой,
которую следует устанавливать только на 4-контурную горелку.
ВАЖНО: неправильное использование решеток может привести к повреждению варочной панели: не
устанавливайте решетки обратной стороной вверх и не сдвигайте их по варочной панели.
Нельзя использовать:
-
чугунные жаровни, плиты из сланцевого камня, керамические кастрюли и сковороды;
-
рассекатели типа металлических решеток или иные;
-
нельзя одновременно ставить на две горелки одну емкость (например, кастрюлю для варки рыбы).
Попадание жидкостей на горячую поверхность варочной панели может привести к повреждению стекла.
Горелка
Диаметр
кастрюли
Быстрая
от 24 до 26 см
Средняя
от 16 до 22 см
Вспомогательная
от 8 до 14 см
ИСПОЛЬЗОВАНИЕ ВАРОЧНОЙ ПАНЕЛИ
ПРЕДУПРЕЖДЕНИЕ
Не допускайте, чтобы пламя горелки выходило за края дна посуды.
ПРИМЕЧАНИЕ: Если расстояние A между настенными шкафчиками
составляет от 600 мм до 730 мм, то высота B должна быть не
менее 530 мм.
Если расстояние “A“ между корпусами настенной мебели больше ширины
варочной панели, то высота “B” должна быть не менее 400 мм.
В случае установки над варочной панелью вытяжки необходимо
соблюдать размеры, указанные в руководстве по эксплуатации вытяжки
ТАБЛИЦА ИНЖЕКТОРОВ
КАТЕГОРИЯ II2H3B/P II2HS3B/P (HU)
Тип используемого
газа
Тип горелки
Маркировка
инжекторов
Номинальная
тепловая мощность
Номинальный
расход
Пониженная
тепловая мощность,
кВт
Давление газа
мбар
кВт
мин. номин. макс.
ПРИРОДНЫЙ ГАЗ
(метан)
G20
Сильная горелка
128 B
3,00
286 л/час
0,60
17
20
25
Средняя
95
1,65
157 л/ч
0,35
Вспомогательная
78 A
1,00
95 л/ч
0,30
СЖИЖЕННЫЙ
НЕФТЯНОЙ ГАЗ (бутан)
G30
(Пропан)
G31
Сильная горелка
87
3,00
218 г/час
0,60
25
30
35
Средняя
67
1,65
120 г/ч
0,35
Вспомогательная
50
1,00
73 г/ч
0,30
HU*
ПРИРОДНЫЙ ГАЗ
(метан)
G20
Сильная горелка
122 A
3,00
286 л/час
0,70
20
25
33
Средняя
92
1,65
157 л/ч
0,40
Вспомогательная
74
1,00
95 л/ч
0,35
ПРИРОДНЫЙ
ГАЗ
G25.1
Сильная горелка
131
3,00
332 л/ч
0,60
18
25
33
Средняя
102 A
1,65
183 л/ч
0,35
Вспомогательная
81
1,00
111 л/ч
0,30
СЖИЖЕННЫЙ
НЕФТЯНОЙ ГАЗ (бутан)
G30
(Пропан)
G31
Сильная горелка
87
3,00
218 г/час
0,60
20
30
35
Средняя
67
1,65
120 г/ч
0,35
Вспомогательная
50
1,00
73 г/ч
0,30
Тип используемого газа
Конфигурация
модели
Номинальная тепловая
мощность, кВт
Общий номинальный
расход газа
Воздух (м
3
), необходимый для
сгорания 1 м
3
газа
G20
20 мбар
1 R - 2 SR - 1 AUX
7,30
695 л/ч
9,52
G30/G31
30 мбар
1 R - 2 SR - 1 AUX
7,30
531 г/ч
30,94
HU*
G20
25 мбар
1 R - 2 SR - 1 AUX
7,30
695 л/ч
9,52
G25.1
25 мбар
1 R - 2 SR - 1 AUX
7,30
809 л/ч
8,187
G30/G31
30 мбар
1 R - 2 SR - 1 AUX
7,30
531 г/ч
30,95
ЭЛЕКТРОПИТАНИЕ: 220–240 В ~ 50/60 Гц - 0,6 Вт
*Если прибор предназначен для использования в Венгрии, находящиеся в сборке инжекторы (G20 - 20 мбар) необходимо заменить на другие, соответствующие венгерским
нормативам, как описано в Инструкции по эксплуатации.
Заменные инжекторы входят в комплект. См. Руководство пользователя.
Эта операция должна выполняться квалифицированным техническим специалистом.
Виерлпул Юроп с.р.л. – Виале Гвидо Борги, 27 –
21025, Комерио (Варезе) ИТАЛИЯ
Завод: Виерлпул Юроп с.р.л.
Адрес: (21024) Бьяндронно Лок. Кассинетта (ВА) – Италия
Для России и стран Таможенного союза:
ООО «Виерлпул Си-Ай-Эс»
117105, г. Москва, Варшавское шоссе,
дом 9, стр.1Б, 3 эт.
Телефон горячей линии в РФ: 8-800-100-57-31
Сделано в Италии
