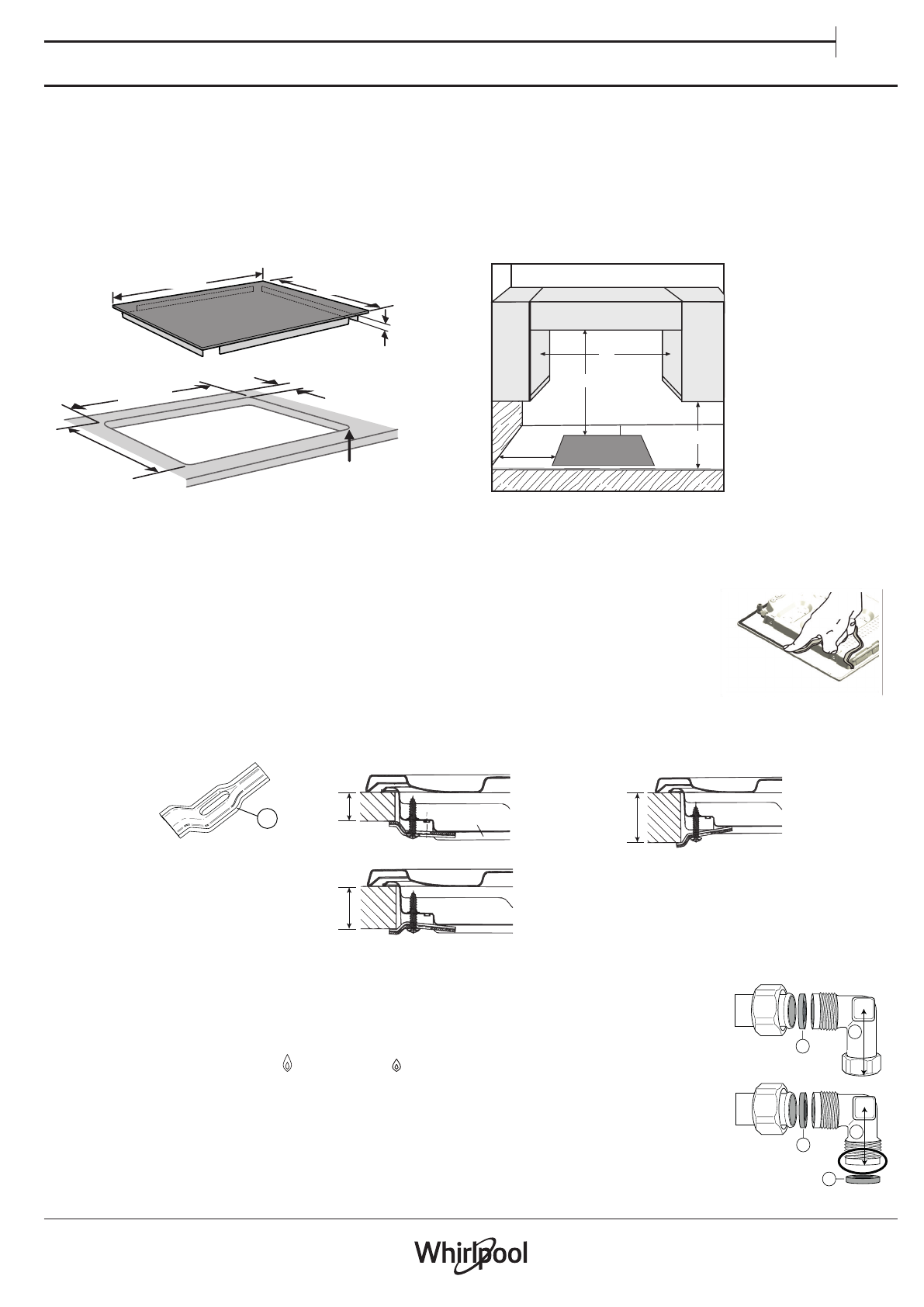

МОНТАЖ
RU
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ Д ЛЯ ПЕРСОНАЛА, ВЫПОЛНЯЮЩЕГО УСТАНОВК У
• При распаковке и установке прибора пользуйтесь защитными перчатками.
• Это изделие можно встраивать в столешницу толщиной от 20 до 60 мм.
• Если под варочной панелью нет духовки, установите разделительную перегородку, размер которой должен примерно соответствовать
размеру проема в столешнице. Разделительная перегородка должна находиться ниже верхней поверхности столешницы на расстоянии
не более 150 мм, но в любом случае не менее 20 мм от нижней части варочной панели. Если под варочной панелью предполагается
установить духовку, то эта духовка должна быть оборудована системой охлаждения. Изготовитель снимает с себя всякую ответственность
за возможный ущерб, если под варочной панелью будет установлена духовка другой марки.
НЕОБХОДИМЫЕ РАЗМЕРЫ И РАССТОЯНИЯ (ММ)
510 mm
590 mm
0
+ 2
560 mm
R
= Min. 6.5 mm
Max. 8 mm
Min. 70 mm
min. 480 mm
max. 492 mm
min. 38 mm
max. 42 mm
750mm
100mm
B
50mm
A
ПРИМЕЧАНИЕ: Если расстояние A между настенными шкафчиками составляет от 600 мм до 730 мм, то высота B должна быть
не менее 530 мм. Если расстояние “A“ между корпусами настенной мебели больше ширины варочной панели, то высота “B”
должна быть не менее 400 мм. В случае установки над варочной панелью вытяжки необходимо соблюдать размеры, указанные
в руководстве по эксплуатации вытяжки
МОНТАЖ
Очистите поверхность варочной панели по всему периметру и проложите вдоль него входящую в
комплект поставки прокладку, как показано на рисунке.
Установите варочную панель в выемку в столешнице, вырезанную по размерам, указанным в Руководстве.
ПРИМЕЧАНИЕ: длина сетевого шнура должна быть достаточной для того, чтобы панель можно
было снять через верх.
Для крепления варочной панели используйте скобы (
A
), входящие в комплект поставки. Вставьте скобы в соответствующие отверстия (они
обозначены стрелкой) и закрепите их винтами в соответствии с толщиной столешницы (см. рисунки ниже).
20 mm
40 mm
30 mm
20
40
30
A
ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ПОДАЧИ ГАЗА
• Подсоедините входящее в комплект поставки колено (
A
)* или (
B
)* ко входному патрубку варочной панели,
установив входящую в комплект поставки шайбу (
C
) в соответствии со стандартом EN 549.
* Используйте колено (A) в случае Франции и колено (B) в случае всех остальных стран.
• После подключения к системе подачи газа проверьте отсутствие утечек газа, пользуясь мыльным
раствором. После этого выполните розжиг горелок и для проверки стабильности пламени переведите
ручки из максимального положения в минимальное
.
C
A
C
C
B
