20

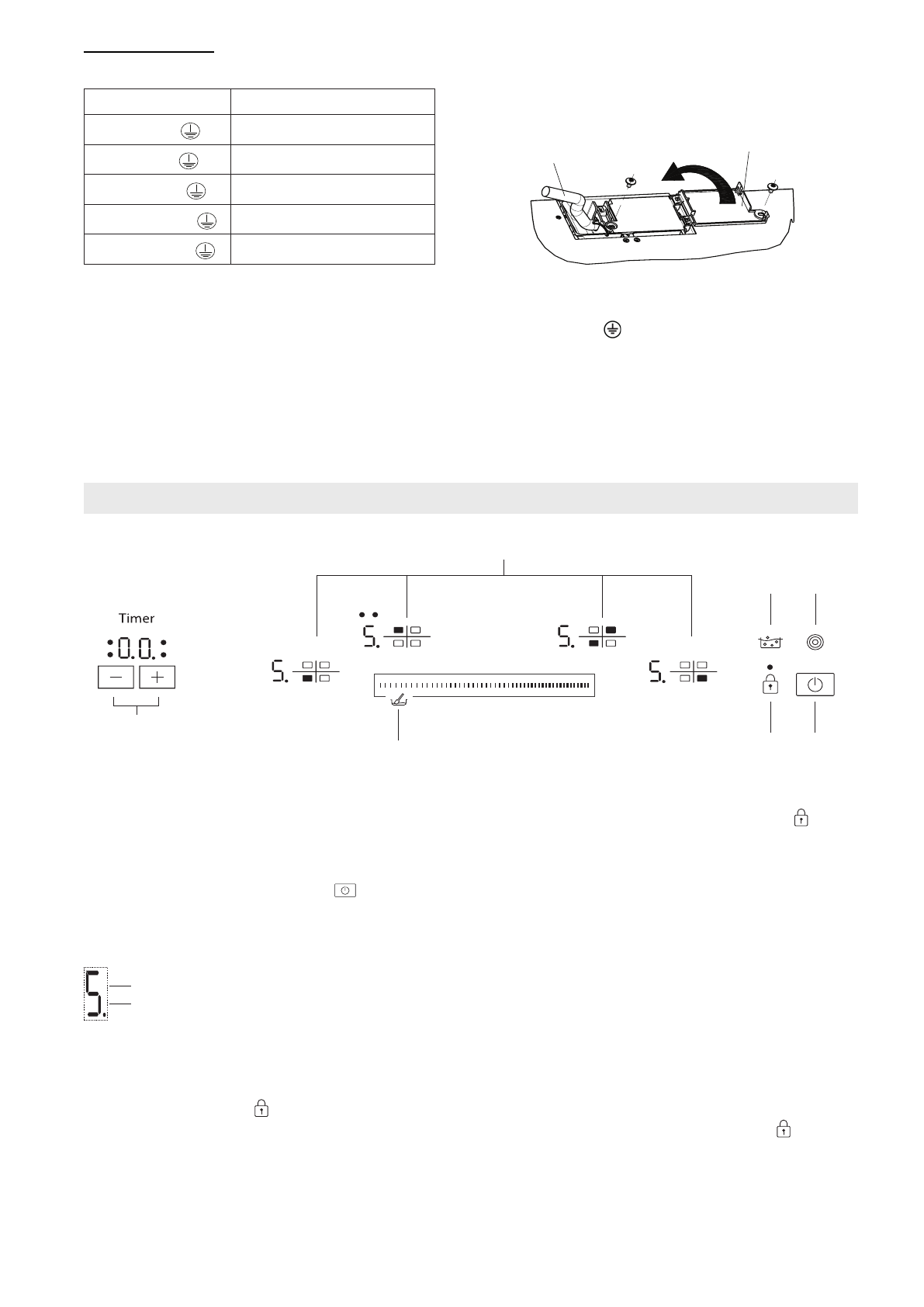

Připojení ke svorkovnici

Pro připojení spotřebiče k síti použijte kabel typu H05RR-F podle následující tabulky:

Vodiče

Počet x velikost

220-240V ~ +

230-240V ~ +

380-425V 2N~ +

220-240V 3~ +

380-415V 3N~ +

3 x 4 mm2

3 x 4 mm2 (pouze Austrálie)

4 x 1,5 mm2

5 x 1,5 mm2

4 x 1,5 mm2

A

B

Spotřebič musí být k elektrické síti připojen pomocí všepólového spínače s minimální vzdáleností mezi kontakty 3 mm.

DŮLEŽITÉ UPOZORNĚNÍ: Žlutozelený zemnicí vodič musí být připojen ke svorce označené symbolem   a musí být delší než ostatní vodiče.

•  Prostudujte si schéma připojení na spodní straně varné desky a podle typu připojení vložte či odeberte příslušné můstky.

•  Z napájecího kabelu odstraňte asi 70mm dlouhou část pláště (B).

•  Z kabelů odstraňte plášť v délce přibližně 10 mm. Potom napájecí kabel zasuňte do kabelové svorky a podle schématu připojení vyznačeného v blízkosti

svorkovnice připojte kabely ke svorkovnici.

•  Napájecí kabel (B) zajistěte pomocí použité kabelové svorky.

•  Nasaďte na desku svorkovnice kryt (A) a upevněte jej přiloženým šroubem.

•  Až bude varná deska připojena k elektrické síti, usaďte ji do výřezu v pracovní desce.

POPIS OVLÁDACÍHO PANELU

Ovládací panel

Ovlada

č

e

č

asova

č

e

s displejem

Ovlada

č

e zón s displejem

Zapnutí/

vypnutí

Rozpoušt

ě

ní

Funkce

Va

ř

ení

Uzamknutí

ovládacího

panelu

Dvojitá/trojitá

zóna

První uvedení do činnosti / po výpadku proudu

Po zapojení varné desky do elektrické sítě je ovládací panel zablokovaný. Pro odblokování ovládacího panelu stiskněte na 2 sekundy ovladače

.

 Ukazatel

blokování ovládacího panelu se vypne a varná deska je připravena k použití. Podrobnější informace naleznete v oddíle „Zablokování ovládacího panelu“.

Zapnutí a vypnutí varné desky

Chcete-li varnou desku zapnout, stiskněte ovladač

 a podržte jej, dokud se nerozsvítí displeje varných zón. Stisknutím tohoto ovladače varnou desku také

vypnete. V tomto případě jej podržte, dokud displeje nezhasnou. Všechny varné zóny se deaktivují. Pokud do 30 sekund od zapnutí varné desky nezvolíte

žádnou funkci, deska se automaticky vypne.

Zapnutí a nastavení varných zón

Postavte  hrnec  na  varnou  plochu,  zapněte  varnou  desku  a  pomocí  příslušného  tlačítka  „-“  nebo  „+“  aktivujte

požadovanou varnou zónu: Na displeji se zobrazí číslo „5“. Pomocí tlačítek „-“ a „+“ můžete nastavit potřebný teplotní

stupeň, přičemž nejnižší stupeň je 0 a nejvyšší 9.

Deaktivace varných zón

Chcete-li varnou zónu vypnout, stiskněte současně tlačítka „-“ a „+“ nebo pomocí tlačítka „-“ nastavte teplotní stupeň „0“.

Varná zóna se vypne. Je-li stále horká, na příslušném displeji se rozsvítí písmeno „H“.

Zablokování ovládacího panelu

Tato funkce zablokuje ovladače, aby se zabránilo nahodilému uvedení varné desky do činnosti. Ovládací panel se zablokuje stisknutím tlačítka

; zablokování

ovladačů potvrdí zvukové znamení a světelný ukazatel na displeji. Ovládací panel je nyní zablokován s výjimkou funkce vypnutí blokování. Pro vypnutí

blokování zopakujte postup aktivace panelu.

Voda nebo jiné kapaliny rozlité z nádobí nebo jiné předměty na ovladačích mohou způsobit nahodilou aktivaci nebo dezaktivaci blokování ovládacího panelu.

Ukazatel teplotního stupně

Vyznačení zvolené varné zóny
(je-li pro danou zónu aktivován časovač, kolečko bude blikat)
