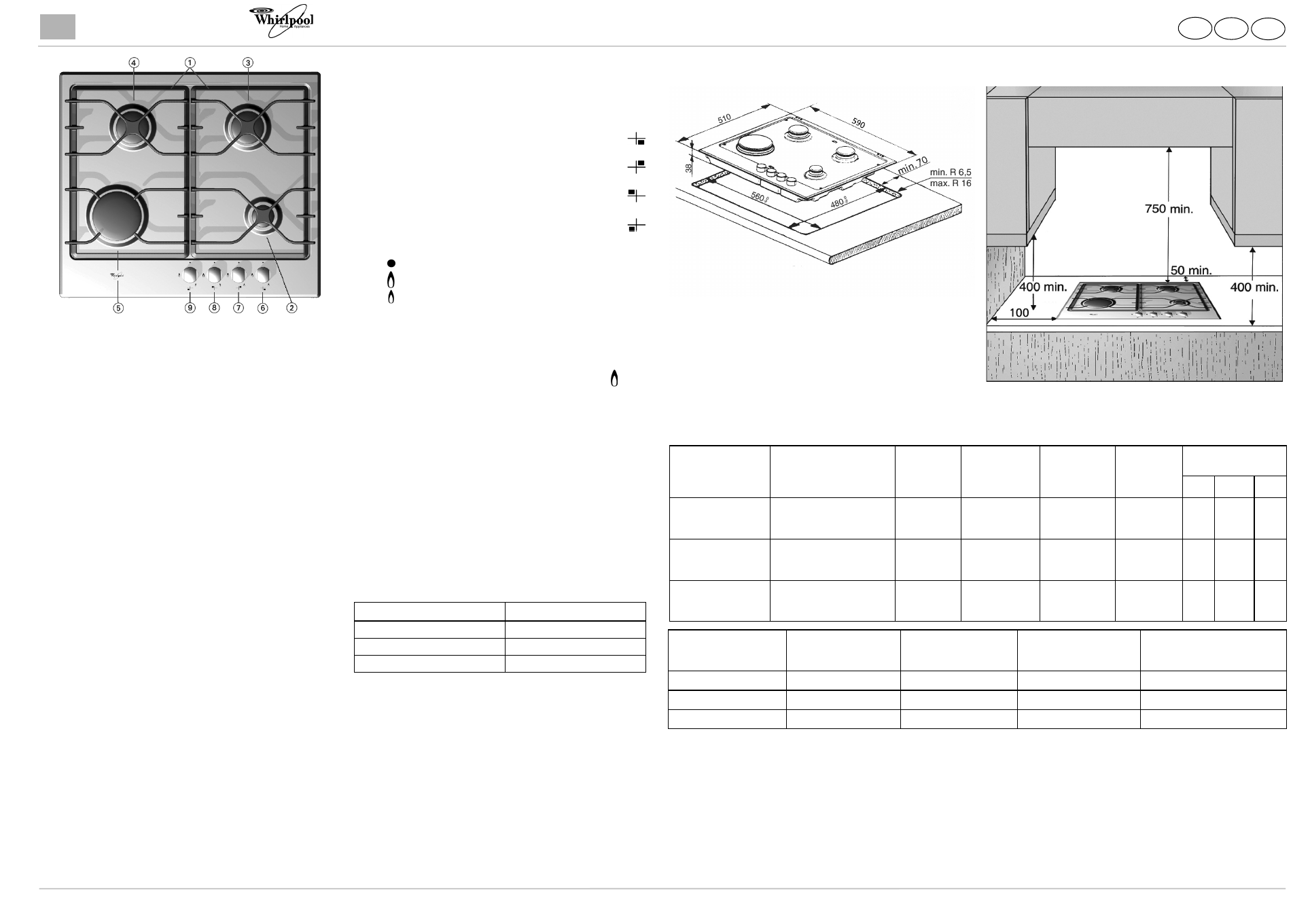

 AKT 697

ЛИСТОК ОПИСАНИЯ ИЗДЕЛИЯ

RU



5019 319 01461

Для того, чтобы результаты использования варочной панели оказались максимально эффективными, внимательно прочитайте

настоящее руководство и сохраняйте его для консультаций в будущем.

RU

GB

IT

РОЗЖИГ ГОРЕЛОК

Чтобы зажечь газ на одной из горелок, поворотом против часовой стрелки переведите

соответствующую ручку управления в положение, соответствующее максимальному пламени

.

Чтобы зажечь газ на горелке, вдавите ручку в панель управления.

После того, как газ на горелке воспламенится, продолжайте удерживать ручку нажатой еще примерно

5 секунд, чтобы дать нагреться термопаре.
Если пламя горелки внезапно гаснет (изза сквозняка, прекращения подачи газа, пролившейся
жидкости и т.д.), подача газа немедленно прекращается.

Ручку нельзя удерживать нажатой дольше 15 секунд. Если по истечении этого времени газ на

горелке не воспламенится, следующую попытку розжига можно произвести не раньше, чем
через минуту.

После отпускания нажатой ручки горелка может погаснуть. Причиной является недостаточный нагрев
термопары.
В  этом случае еще раз повторите вышеописанные действия.

ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ОБРАЩЕНИЮ С ГОРЕЛКАМИ

Для того чтобы результаты использования горелок
оказались более эффективными, придерживайтесь
следующих правил:

Используйте кастрюли и сковороды размерами,
соответствующими размерам горелок (см.
таблицу справа).

Пользуйтесь только кастрюлями и сковородами
с плоским дном.

Готовьте пищу в надлежащем количестве воды,
не снимая с кастрюли крышку.

1.

Съемные решетки для кухонной посуды

2.

Вспомогательная горелка

3.

Горелка ускоренного действия

4.

Горелка ускоренного действия

5.

Горелка сверхбыстрого действия

6.

Ручка управления вспомогательной горелкой

7.

Ручка управления горелкой ускоренного
действия

8.

Ручка управления горелкой ускоренного
действия

9.

Ручка управления горелкой сверхбыстрого
действия

СИМВОЛЫ

 Кран закрыт

 Максимальное пламя

 Минимальное пламя

Горелка

Ø

 кастрюли

сверхбыстрого действия

от 24 до 26 cm

ускоренного действия

от 16 до 22 cm

вспомогательная

от 8 до 14 cm

НЕОБХОДИМЫЕ РАЗМЕРЫ И РАССТОЯНИЯ (mm)

ПРИМЕЧАНИЕ:  В случае установки над рабочим столом варочной панели вытяжного зонта,

устанавливайте расстояния согласно указаниям изготовителя вытяжки.

ИНЖЕКТОРЫ

КАТЕГОРИЯ

II

2H3+

ЭЛЕКТРОПИТАНИЕ: 230 V ~ 50 Hz

Тип
используемого
газа

Тип горелки

Маркировка
инжекторов

Номинальная
теплоемкость,
kW

Номинальный
расход

Пониженная
тепловая
мощность,
kW

 Давление газа

(mbar)

мин. номин. макс.

ПРИРОДНЫЙ
ГАЗ(Метан)

G20

сверхбыстрого действия
ускоренного действия
вспомогательная

136

95
78

3,50
1,65
1,00

333 l/h
157 l/h

  95 l/h

0,60
0,35
0,30

17

20

25

СЖИЖЕННЫЙ
НЕФТЯНОЙ ГАЗ
(Баллон)

G30

сверхбыстрого действия
ускоренного действия
вспомогательная

94
67
50

3,50
1,65
1,00

254 g/h
120 g/h

  73 g/h

0,60
0,35
0,30

20

2830

35

СЖИЖЕННЫЙ
НЕФТЯНОЙ ГАЗ
(Пропан)

G31

сверхбыстрого действия
ускоренного действия
вспомогательная

94
67
50

3,50
1,65
1,00

250 g/h
118 g/h

  71 g/h

0,60
0,35
0,30

25

37

45

Тип
используемого газа

Конфигурация
модели

Номинальная
теплоемкость,
kW

Полный
номинальный расход

Объем воздуха (m

),

необходимый для
сжигания 1 m

3

 газа

G20 20

mbar

4 горелки

7,80

742 l/h

9,52

G30 2830

mbar

4 горелки

7,80

567 g/h

30,94

G31 37

mbar

4 горелки

7,80

557 g/h

23,8
