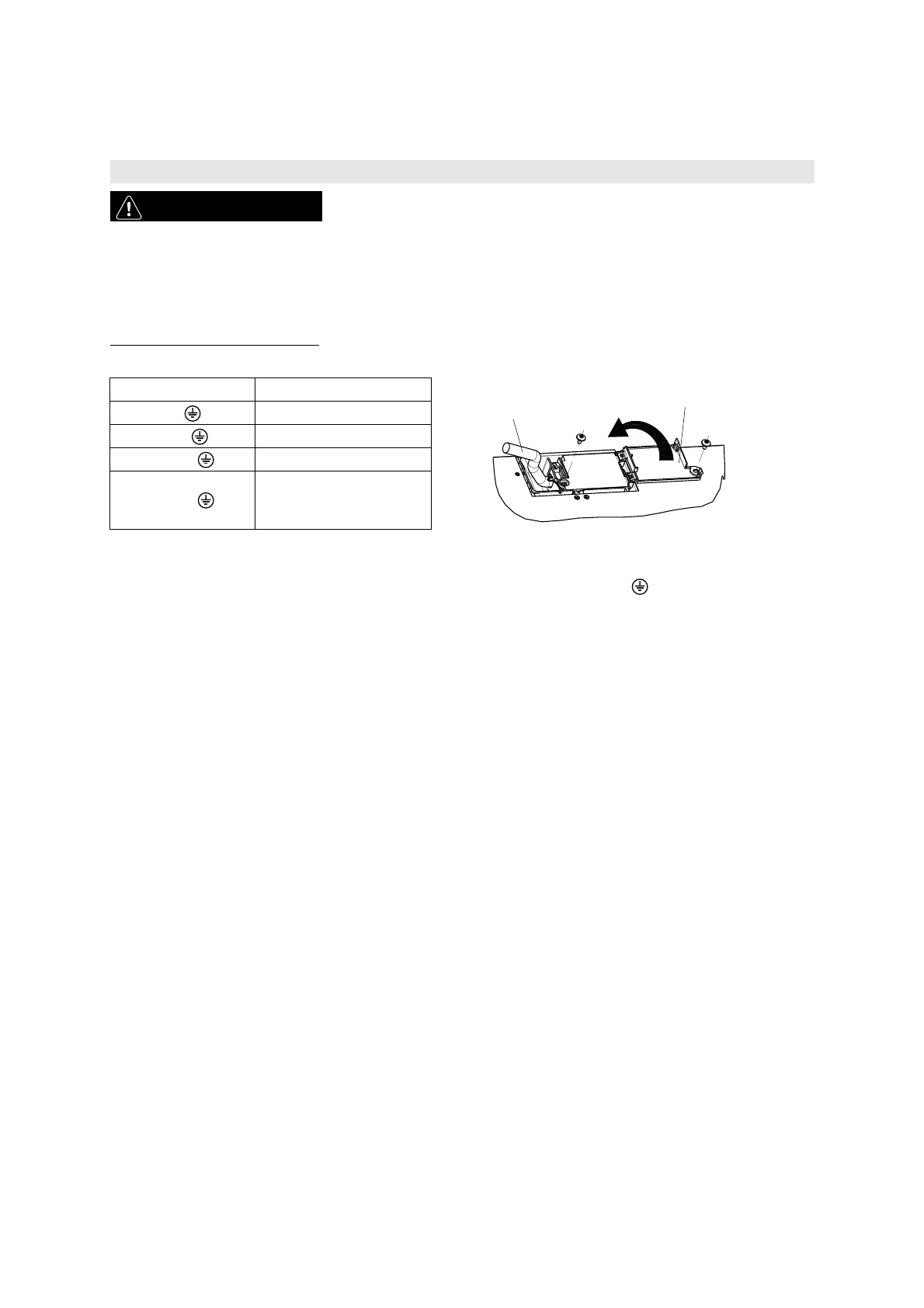

Подсоединение к клеммной колодке
При подключении к электрической сети используйте кабель типа H05RR-F в соответствии с приведенной ниже таблицей
Выполните подсоединение к сети электропитания через многополюсный выключатель с минимальным расстоянием между контактами 3 мм.
ВАЖНО: желто-зеленый заземляющий провод должен быть подсоединен к клемме с соответствующим символом
и должен быть длиннее других
проводов.
•
Проверьте схему подключения снизу варочной панели и установите/снимите перемычки в соответствии с типом подключения;
•
Удалите около 70 мм оболочки кабеля электропитания (B);
•
Удалите около 10 мм оболочки проводников. Вставьте кабель электропитания в кабельный зажим и подсоедините провода к клеммной колодке в
соответствии с находящейся рядом с ней схемой.
•
Закрепите кабель электропитания (B) с помощью кабельного зажима.
•
Закройте клеммную коробку крышкой (A), закрепив ее прилагаемым в комплекте винтом.
•
По завершении подсоединения электрических компонентов вставьте варочную панель в предназначенное для нее место.
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
-
Отключите прибор от электросети.
-
Установка прибора должна выполняться квалифицированным специалистом с
соблюдением действующих правил техники безопасности и установки оборудования
-
Изготовитель снимает с себя всякую ответственность за повреждения предметов или травмы людей и животных, явившиеся результатом
несоблюдения правил, изложенных в этой главе.
-
Длина кабеля электропитания должна быть достаточной для того, чтобы варочную панель можно было снять с рабочего стола.
-
Проверьте, чтобы напряжение, указанное на паспортной табличке, расположенной на нижней стороне прибора, соответствовало
напряжению сети в помещении, где будет установлен прибор.
Провода
Число x размер
220-240 В ~ +
3 x 4 мм
2
220-240 В 3 ~ +
4 x 1,5 мм
2
380-415 В 3N ~ +
5 x 1,5 мм
2
380-415 В 2N ~ +
4 x 1,5 мм
2
A
B
